在UG（现NX）软件中，草图是三维建模的基础，掌握草图命令的快捷键能显著提升绘图效率，以下是常用草图命令的快捷键详解，涵盖基础绘制、编辑、约束等核心功能，并附表格汇总方便查阅。

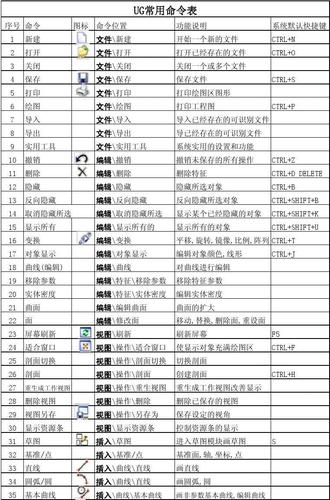

（图片来源网络，侵删）
草图环境与基础命令
进入草图环境是创建草图的第一步,通常通过“插入”→“草图”或直接点击“草图”按钮（快捷键S），进入草图后，需掌握视图和工具栏的快速切换：
- 快捷键
Ctrl+M：进入建模环境，若当前在草图界面，可通过此键快速切换至建模界面进行其他操作。 - 快捷键
Ctrl+Q：直接进入草图任务环境，跳过传统建模界面的步骤，适合快速创建草图。 - 快捷键
Ctrl+Shift+K：显示/隐藏草图坐标系，便于定位草图原点。
草图绘制命令
绘制几何元素是草图的核心,常用命令及快捷键如下：
- 直线：快捷键
L，点击后可绘制直线，支持输入长度、角度等参数。 - 圆弧：快捷键
A，包含“三点圆弧”和“中心起点圆弧”两种模式，按Tab键切换。 - 圆：快捷键
C，点击后指定圆心和半径绘制圆，或选择“相切、相切、半径”模式绘制切圆。 - 矩形：快捷键
R，支持“两点矩形”“三点矩形”“从中心矩形”三种方式，按Tab键切换。 - 多边形：快捷键
Y，可设置边数（3-1024）、内切圆/外接圆半径等参数。 - 轮廓线：快捷键
O，连续绘制直线和圆弧，自动切换相切约束，适合快速勾勒复杂形状。 - 艺术样条：快捷键
S（需注意与“草图”快捷键区分，通过工具栏选择“艺术样条”），通过控制点绘制平滑曲线，支持阶数调整（默认3阶）。 - 点：快捷键（主键盘），在指定位置创建点，可用于标注位置或作为参考几何体。
- 椭圆/椭圆弧：快捷键
E，指定中心点后设置长半轴、短半轴和旋转角度，椭圆弧可指定起始角和终止角。
草图编辑命令
绘制完成后,需通过编辑命令调整几何形状，常用快捷键包括：
- 修剪延伸：快捷键
X，选择“修剪”模式可裁剪多余曲线，“延伸”模式可将曲线延伸至边界，按Shift键可临时切换模式。 - 快速修剪：快捷键
T，直接点击要修剪的曲线即可快速删除，无需选择边界，效率极高。 - 拐角修剪：快捷键
F，选择两条相交曲线，可修剪至交点或延伸至交点，支持“延伸”或“修剪”选项。 - 倒角：快捷键
D，可创建“对称倒角”或“非对称倒角”，支持“角度-距离”“距离-距离”两种参数输入方式。 - 圆角：快捷键
F（与“拐角修剪”快捷键相同，需通过工具栏选择“圆角”），设置半径后选择两条曲线创建圆角，支持“修剪”或“不修剪”选项。 - 镜像：快捷键
I，选择要镜像的曲线和镜像中心线（需先绘制中心线），可快速生成对称几何体。 - 阵列：快捷键
Ctrl+Shift+A，包含“线性阵列”和“圆形阵列”，设置数量、间距等参数后选择目标曲线和方向即可。 - 偏置曲线：快捷键
O（需注意与“多边形”快捷键区分），选择曲线后输入偏置距离，可生成平行曲线，支持“修剪延伸”选项。 - 投影曲线：快捷键
Ctrl+Shift+P，将实体边缘、曲线或草图投影至当前草图平面，常用于提取已有轮廓。 - 派生直线：快捷键
Ctrl+L，选择参考直线后可生成平行线、中线或角平分线，自动保持尺寸约束。
草图约束与尺寸
约束是确保草图形状和位置的关键,分为几何约束和尺寸约束：

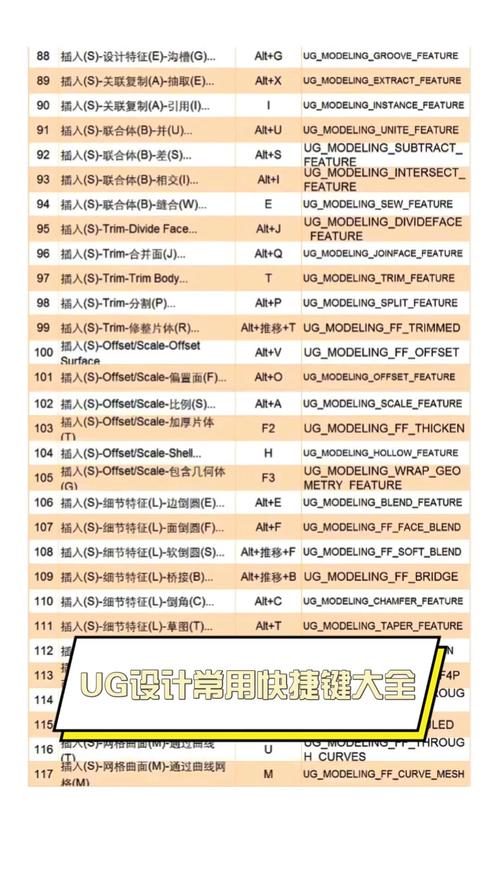

（图片来源网络，侵删）
- 几何约束：
- 快捷键
Ctrl+G：显示/隐藏几何约束符号，便于查看约束状态。 - 快捷键
Shift+C：创建“重合”约束，选择点/曲线使其重合。 - 快捷键
Ctrl+Shift+T：创建“相切”约束，使曲线与圆弧/圆相切。 - 快捷键
Ctrl+Shift+P：创建“平行”约束，使两直线平行。 - 快捷键
Ctrl+Shift+L：创建“垂直”约束，使两直线垂直。 - 快捷键
Ctrl+Shift+R：创建“同心”约束，使两个圆/圆弧同心。
- 快捷键
- 尺寸约束：
- 快捷键
D：进入“水平”尺寸标注模式，选择曲线后拖动鼠标放置尺寸。 - 快捷键
Ctrl+D：进入“竖直”尺寸标注模式，标注垂直方向的尺寸。 - 快捷键
Shift+D：进入“平行”尺寸标注模式，标注曲线的长度或距离。 - 快捷键
Alt+D：进入“角度”尺寸标注模式，选择两条直线标注夹角。 - 快捷键
Ctrl+Shift+D：进入“直径/半径”标注模式，选择圆或圆弧标注直径或半径。
- 快捷键
草图管理与显示
草图的管理和显示优化同样重要,常用快捷键如下：
- 快捷键
Ctrl+J：编辑草图样式，可设置线条颜色、线型等显示属性。 - 快捷键
Ctrl+Shift+B：显示/隐藏所有草图对象，适合查看模型整体效果。 - 快捷键
Ctrl+Alt+B：仅显示当前活动草图，隐藏其他草图，避免干扰。 - 快捷键
Ctrl+K：重命名草图，通过草图导航器选择草图后按此键可快速修改名称。 - 快捷键
Ctrl+Shift+K：删除草图，需先退出草图环境，在建模界面选择草图后按此键删除。
常用草图命令快捷键汇总表
| 功能分类 | 命令名称 | 快捷键 | 功能说明 |
|---|---|---|---|
| 环境切换 | 进入草图 | S |
快速进入草图绘制环境 |
| 建模环境 | Ctrl+M |
从草图切换至建模环境 | |
| 绘制命令 | 直线 | L |
绘制直线，支持参数输入 |
| 圆弧 | A |
绘制圆弧，三点/中心起点模式 | |
| 圆 | C |
绘制圆，指定圆心和半径 | |
| 矩形 | R |
绘制矩形，多种方式可选 | |
| 艺术样条 | S（工具栏选择） |
绘制平滑曲线，支持控制点调整 | |
| 编辑命令 | 快速修剪 | T |
快速删除不需要的曲线 |
| 修剪延伸 | X |
修剪或延伸曲线至边界 | |
| 倒角 | D |
创建直线倒角 | |
| 圆角 | F |
创建圆角，支持修剪选项 | |
| 镜像 | I |
对称生成几何体 | |
| 约束命令 | 几何约束 | Ctrl+G |
显示/隐藏几何约束 |
| 水平尺寸 | D |
标注水平方向尺寸 | |
| 竖直尺寸 | Ctrl+D |
标注竖直方向尺寸 | |
| 角度尺寸 | Alt+D |
标注两直线夹角 | |
| 管理命令 | 重命名草图 | Ctrl+K |
修改草图名称 |
| 显示/隐藏草图 | Ctrl+Shift+B |
切换草图显示状态 |
相关问答FAQs
问题1：如何快速修改已标注的草图尺寸？
解答：在草图环境中，直接双击已标注的尺寸数值，会弹出“编辑表达式”对话框，输入新尺寸后按Enter键，草图会自动更新形状，若需批量修改，可选中多个尺寸后右键选择“编辑值”，依次修改。
问题2：草图中的“完全固定”和“几何约束”有什么区别？
解答：“完全固定”是对草图施加所有自由度的约束（包括位置和形状），草图无法移动或缩放；“几何约束”仅控制几何元素之间的相对关系（如平行、垂直、相切等），不限制草图整体的位置和大小，通常建议优先使用几何约束，仅在需要精确定位草图时使用“完全固定”。

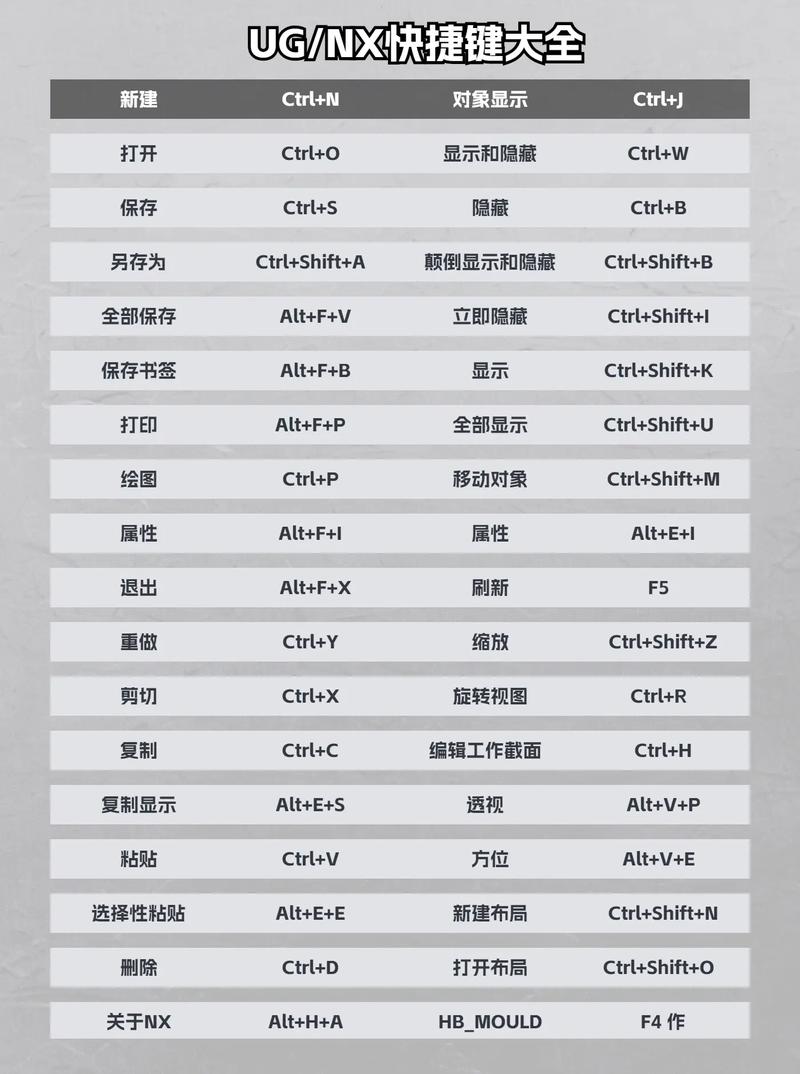

（图片来源网络，侵删）
