华为S5700系列交换机是华为公司推出的新一代全千兆以太网交换机,主要面向企业网、园区网接入层，提供高密度千兆接入、灵活扩展能力和丰富的业务特性，支持VLAN、STP、RSTP、MSTP、QoS、ACL、端口安全等多种协议和功能，适用于构建高效、安全、可扩展的网络环境，以下从基本配置、VLAN配置、STP配置、QoS配置、ACL配置及常用维护命令等方面详细介绍华为S5700的常用操作，并结合表格形式展示关键命令参数，帮助用户快速掌握设备配置方法。

基本配置命令

基本配置是设备管理的基础,包括设备名称、登录权限、管理IP地址及接口参数设置。

• 设备名称配置：

  system-view                   // 进入系统视图
  sysname Switch-S5700          // 设置设备名称为Switch-S5700

• 用户登录权限配置：

  aaa                          // 进入AAA视图
  local-user admin password cipher Huawei@123  // 创建本地用户admin，密码为Huawei@123
  local-user admin privilege level 15         // 设置用户权限为15级（最高权限）
  local-user admin service-type terminal ssh  // 设置登录类型为SSH和终端

• 管理IP地址配置：

  interface vlanif1             // 进入VLANIF1接口视图（默认管理VLAN）
  ip address 192.168.1.1 24     // 配置管理IP地址为192.168.1.1/24

• 接口参数配置（以GE0/0/1为例）：

  interface GigabitEthernet 0/0/1  // 进入接口视图
  description Link-To-PC          // 设置接口描述为“Link-To-PC”
  port link-type access            // 设置接口为接入类型
  port default vlan 10             // 将接口加入VLAN 10
  speed 1000                       // 设置接口速率为1000Mbps
  duplex full                      // 设置接口为全双工模式

VLAN配置

VLAN（虚拟局域网）用于隔离广播域，提升网络安全性，以下是VLAN创建、端口划分及验证命令。

• 创建VLAN：

  vlan batch 10 20              // 批量创建VLAN 10和VLAN 20

• 端口加入VLAN（以接入端口为例）：

  interface GigabitEthernet 0/0/2
  port link-type access
  port default vlan 10          // 将GE0/0/2加入VLAN 10

• Trunk端口配置（允许指定VLAN通过）：

  interface GigabitEthernet 0/0/3
  port link-type trunk
  port trunk allow-pass vlan 10 20  // 允许VLAN 10和20通过Trunk端口

• VLAN验证命令：

  display vlan                  // 查看所有VLAN信息
  display port vlan             // 查看端口VLAN成员关系

STP配置

STP（生成树协议）可防止网络中出现环路，通过阻塞冗余链路确保网络拓扑无环。

• 开启STP：

  stp mode rstp                 // 设置STP模式为RSTP（快速生成树协议）
  stp enable                    // 全局开启STP

• 配置端口角色（可选）：

  interface GigabitEthernet 0/0/4
  stp edge-port                 // 将端口配置为边缘端口（不参与STP计算，建议连接终端设备时使用）

• STP验证命令：

  display stp brief             // 查看STP简要信息（端口状态、角色等）
  display stp interface GigabitEthernet 0/0/1  // 查看指定接口的STP状态

QoS配置

QoS（服务质量）用于保障关键业务流量，通过流量分类、标记、整形和拥塞管理实现带宽分配。

• 创建流分类（基于ACL）：

  traffic classifier voice operator or    // 创建流分类voice，逻辑关系为“或”
  if-match acl 3001                       // 匹配ACL 3001（假设ACL 3001定义了语音流量）

• 创建流行为：

  traffic behavior voice                 // 创建流行为voice
  priority 7                              // 设置优先级为7（高优先级）

• 应用流策略：

  traffic policy voice-policy           // 创建流策略voice-policy
  classifier voice behavior voice        // 将流分类voice与流行为voice绑定
  interface GigabitEthernet 0/0/5        // 进入接口视图
  traffic-policy voice-policy inbound    // 在入方向应用流策略

ACL配置

ACL（访问控制列表）用于控制数据报文的转发，实现网络安全过滤。

• 创建基本ACL（基于源IP）：

  acl number 2000                       // 创建基本ACL 2000
  rule 5 permit source 192.168.1.0 0.0.0.255  // 允许192.168.1.0/24网段通过

• 创建高级ACL（基于源IP、目标IP、协议等）：

  acl number 3001                       // 创建高级ACL 3001
  rule 5 permit tcp source 192.168.1.0 0.0.0.255 destination 10.0.0.0 0.0.0.255 destination-port eq 80  // 允许192.168.1.0/24访问10.0.0.0/24的HTTP服务

• ACL应用（在接口下过滤流量）：

  interface GigabitEthernet 0/0/6
  traffic-filter inbound acl 2000        // 在入方向应用ACL 2000

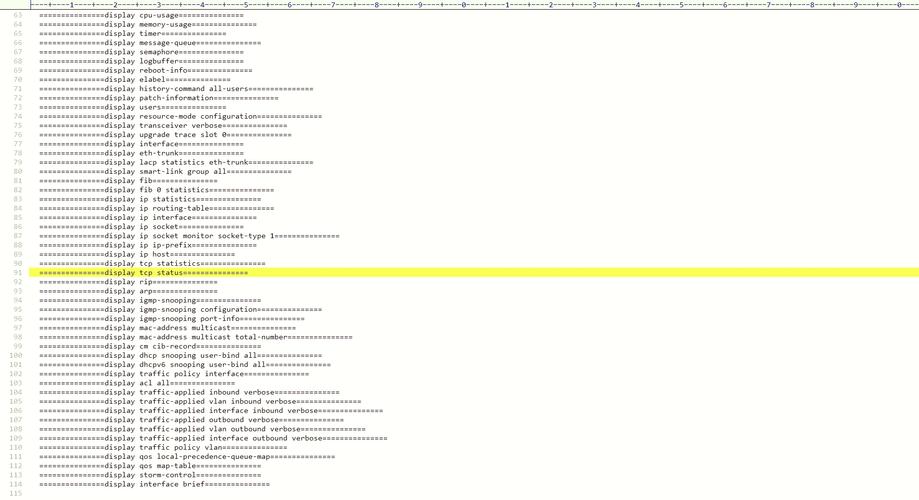

常用维护命令

• 设备信息查看：

  display version                      // 查看设备版本信息
  display device                       // 查看设备硬件信息
  display cpu-usage                    // 查看CPU使用率
  display memory-usage                 // 查看内存使用率

• 接口状态查看：

  display interface                    // 查看所有接口状态
  display interface GigabitEthernet 0/0/1  // 查看指定接口详细信息

• 文件管理：

  save                                // 保存当前配置
  delete startup-config                // 删除启动配置（慎用）
  reboot                              // 重启设备

关键命令参数速查表

相关问答FAQs

Q1: 如何将华为S5700交换机的接口设置为 hybrid 类型？
A: Hybrid端口可同时传输多个VLAN的流量，支持Tag和Untag标记，配置步骤如下：

system-view
interface GigabitEthernet 0/0/1
port link-type hybrid                 // 设置接口类型为hybrid
port hybrid pvid vlan 10             // 设置接口PVID为VLAN 10（未标记流量默认属于VLAN 10）
port hybrid tagged vlan 20             // 允许VLAN 20流量以Tag标记通过
port hybrid untagged vlan 30          // 允许VLAN 30流量以Untag标记通过

Q2: 交换机无法通过SSH登录，如何排查？
A: 可按以下步骤排查：

1. 检查SSH服务状态：执行display ssh server status，确认SSH服务已开启（状态应为“Enabled”）。
2. 检查用户配置：执行display local-user admin，确认用户admin存在且权限级别为15，登录类型包含“SSH”。
3. 检查VLANIF接口IP：确认管理VLAN（如VLAN 1）对应的VLANIF接口配置了正确的IP地址，且客户端与设备IP可达。
4. 检查防火墙策略：执行display acl interface，确认未在接口下配置阻止SSH流量（默认端口号22）的ACL规则。
5. 检查AAA配置：确认AAA认证方式为local-user，非remote或其他认证方式。
