在CAD绘图过程中，垂直命令（即垂直关系绘制命令）是确保图形精准对齐的关键工具，掌握其快捷键能显著提升绘图效率，CAD中垂直关系的绘制主要通过“垂直”对象捕捉、构造线、垂足捕捉等功能实现，不同版本的CAD（如AutoCAD、浩辰CAD等）快捷键设置基本一致，核心功能围绕“垂直”展开。
垂直命令的核心快捷键与功能
-

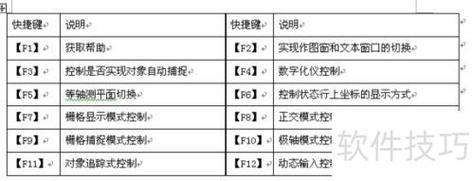

对象捕捉快捷键（F3）
这是实现垂直绘制的基础，开启F3后，在绘制或编辑对象时，将光标靠近目标线段，系统会自动捕捉“垂足”点，绘制一条直线垂直于已知直线时，先输入直线命令（L），开启F3，当光标移动到已知直线附近时，会显示“垂足”标记，此时单击即可确定垂直点。 -
构造线快捷键（XL）
构造线可绘制无限长的直线，常用于辅助垂直线绘制，输入XL后，命令行提示“指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]”，选择“垂直（V）”选项，可通过指定点绘制垂直于X轴的直线；若需垂直于某条斜线，则需结合对象捕捉：先选构造线起点，再捕捉目标线段的垂足。 -
垂足捕捉（PER）
在命令行输入“PER”或开启“垂足”对象捕捉（在草图设置中勾选），可在绘制过程中强制捕捉到垂直点，用圆命令（C）绘制圆时，若圆心需位于某直线的垂直线上，可先指定圆心，输入“FROM”基点，捕捉直线上一点，再输入“PER”，捕捉垂足即可。 -
正交模式（F8）
虽然正交模式主要用于绘制水平或垂直线，但与垂直命令配合使用时，可确保绘制的直线严格垂直于当前坐标系，开启F8后，直线命令（L）绘制的直线会自动与X轴或Y轴垂直，适用于规则图形的快速绘制。
（图片来源网络，侵删）
垂直命令操作流程示例
以绘制“过直线外一点P的垂直线”为例：
- 输入直线命令（L），点击直线外一点P作为起点；
- 开启对象捕捉（F3），确保“垂足”捕捉已启用；
- 移动光标至目标直线附近，待系统显示“垂足”标记时单击，完成垂直线绘制。
若需绘制“两垂直线交点到第三条直线的垂直线”：
- 用“交点”（INT）捕捉两垂直线的交点作为起点；
- 开启“垂足”（PER）捕捉，移动光标至第三条直线，捕捉垂足即可。
垂直命令的注意事项
- 对象捕捉优先级：若同时开启多种捕捉（如端点、中点、垂足），需将“垂足”捕捉置于高优先级，或在绘制时临时按住Shift+右键选择“垂足”。
- 动态输入（DYN）影响：开启动态输入时，坐标提示可能干扰垂足捕捉，建议复杂操作时关闭DYN（F12）。
- 3D绘图中的垂直：在三维空间中，垂直关系需结合“平面视图”（PLAN）或“UCS”坐标系调整，确保捕捉方向与目标平面垂直。

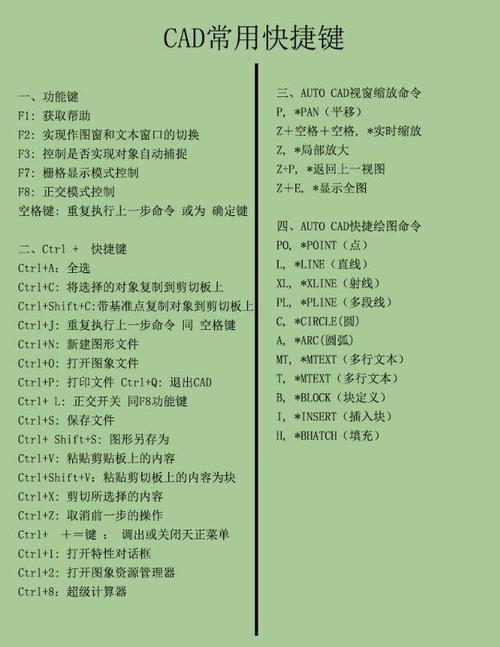

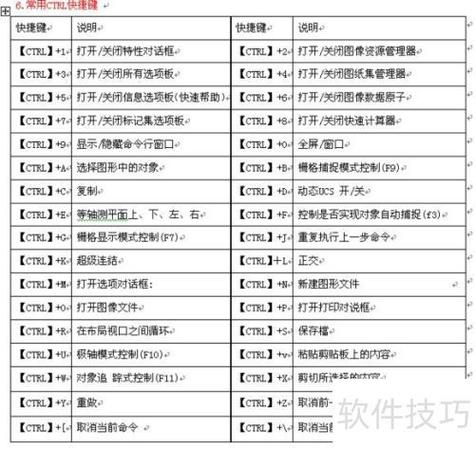

垂直命令相关快捷键速查表
| 功能 | 快捷键/命令 | 说明 |
|---|---|---|
| 对象捕捉开关 | F3 | 开启/关闭所有对象捕捉，含垂足 |
| 垂足捕捉 | PER | 命令行输入，强制捕捉垂足 |
| 构造线（垂直选项） | XL → V | 绘制垂直于X轴的构造线 |
| 正交模式 | F8 | 确保直线与当前坐标系水平/垂直 |
| 临时追踪点 | TT | 结合垂足捕捉，辅助定位垂直点 |
相关问答FAQs
Q1：为什么开启了垂足捕捉，却无法捕捉到垂直点？
A：可能原因有三：① 目标线段为非直线（如圆弧、椭圆），垂足捕捉仅适用于直线或圆弧的切线方向；② 对象捕捉被其他高优先级捕捉（如端点）覆盖，需按住Shift+右键手动选择“垂足”；③ 绘图时未正确触发捕捉，需将光标缓慢移动至目标线段附近，等待系统显示“垂足”标记后再单击。
Q2：如何快速绘制多条相互垂直的辅助线？
A：可结合构造线（XL）和偏移（O）命令：① 输入XL，选择“垂直（V）”绘制一条垂直构造线；② 输入偏移命令（O），设置偏移距离，将垂直构造线偏移至所需位置，生成多条平行垂直线；③ 若需水平垂直线，重复上述步骤，选择“水平（H）”选项绘制水平构造线，再偏移即可，通过此方法可快速生成网格状辅助线,适用于复杂图形的定位。
