在ANSYS中进行自由网格划分是有限元分析中常用的技术,尤其适用于复杂几何形状或不规则边界的模型,自由网格划分不需要用户预先定义网格的拓扑结构,而是由程序自动生成四面体(3D)或三角形(2D)单元,具有灵活性和简便性,以下是关于ANSYS自由网格划分命令的详细说明,包括操作步骤、关键参数及注意事项。

自由网格划分的核心命令主要在ANSYS Mechanical APDL(MAPDL)或Workbench环境中实现,在MAPDL中,用户可通过命令流控制网格划分过程;在Workbench中,则通过图形界面操作,底层同样调用相关命令,以下是关键命令及功能说明:
-
ET命令(单元类型定义)
在划分网格前,需指定单元类型,定义3D实体单元:ET,1,SOLID187 ! 10节点四面体单元
常用单元类型包括SOLID187(3D)、PLANE182(2D)、SHELL181(壳体)等,选择单元时需考虑分析类型(结构、热、电磁等)和精度要求。
-
MSHAPE命令(网格形状控制)
用于设定网格形状,自由网格划分通常选择四面体或三角形:(图片来源网络,侵删)MSHAPE,0,3D ! 0为四面体,1为六面体(仅适用于映射网格)
在2D分析中,
MSHAPE,0
为三角形,MSHAPE,1
为四边形。 -
MSHKEY命令(网格划分模式)
切换自由网格与映射网格:MSHKEY,1 ! 自由网格(默认) MSHKEY,0 ! 映射网格

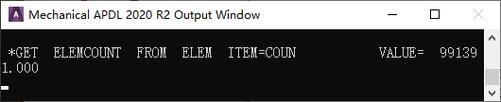

自由网格适用于复杂几何,但单元数量可能较多,影响计算效率。
-
ESIZE命令(全局单元尺寸)
控制网格的整体密度:(图片来源网络,侵删)ESIZE,0.5 ! 全局单元边长0.5m
尺寸越小,网格越密,计算精度越高,但耗时增加。
-
LESIZE命令(局部尺寸控制)
对特定边或线设置独立网格尺寸:LSEL,S,LINE,,1 ! 选择线1 LESIZE,ALL,0.2 ! 设置线1的单元尺寸为0.2m
常用于关键区域(如应力集中区)的细化。
-
VMESH命令(体网格划分)
对3D实体生成网格:VMESH,ALL ! 对所有体划分网格
划分前需确保几何模型闭合且无重叠。
-
AMESH命令(面网格划分)
对2D面生成网格:AMESH,ALL ! 对所有面划分网格
-
SMRTSIZE命令(智能尺寸控制)
自动计算网格尺寸,适用于复杂模型:SMRTSIZE,6 ! 智能等级1-10,数值越大网格越密
结合
ESIZE
使用时,SMRTSIZE
优先级较低。 -
ACCO命令(自动合并公差)
控制节点合并容差,避免重复节点:ACCO,0.1 ! 合并容差0.1m
-
CHKMSH命令(网格检查)
检查网格质量,如雅可比比率、扭曲度等:CHKMSH,ALL
注意事项:
- 自由网格划分可能产生质量差的单元(如细长四面体),需通过
QMESH
命令优化网格。 - 对薄壁结构,建议使用壳单元(SHELL181)替代实体单元以减少计算量。

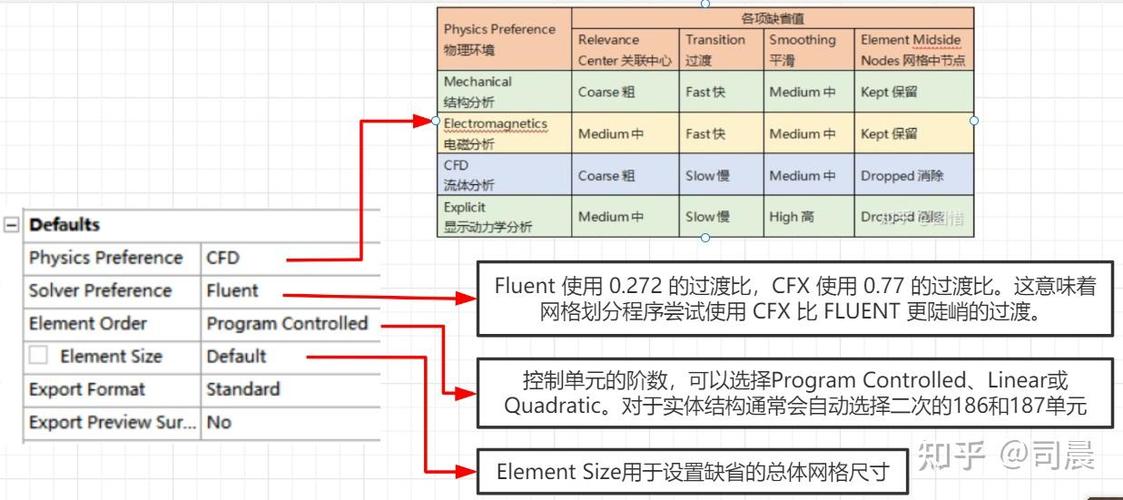

- 在Workbench中,可通过“Details of ‘Mesh’”面板设置“Relevance”(智能等级)和“Element Size”,与命令流参数对应。
相关问答FAQs:
Q1: 如何在自由网格划分中提高关键区域的精度?
A1: 可通过局部尺寸控制实现,先选择关键边或面,使用LESIZE
命令设置更小的单元尺寸,再执行VMESH
或AMESH
,可启用“Pinch”功能(Workbench中)或VPINCH
命令(MAPDL)细化局部区域。
Q2: 自由网格划分后出现畸形单元,如何优化?
A2: 可采用以下方法:
- 调整
ESIZE
或SMRTSIZE
参数,增大全局尺寸避免过小单元。 - 使用
QMESH,ALL
命令执行网格平滑处理。 - 在Workbench中,通过“Mesh”面板的“Quality”选项设置“Skewness”阈值,自动优化网格。
- 对复杂几何,尝试混合网格(如边界层使用棱柱单元)。
