在CAD2012中，命令行是用户与软件交互的核心界面，它不仅用于输入命令和参数，还提供了实时反馈、命令历史记录和快捷操作功能，熟练掌握命令行的使用，能够显著提高绘图效率和操作精准度，本文将详细解析CAD2012命令行的功能、使用技巧及常见问题。
命令行的基本功能与界面组成
CAD2012的命令行通常位于绘图区域的底部，默认显示为可拖动的浮动窗口或固定状态，其界面主要包括以下几个部分：
- 命令输入框：位于命令行最下方，用户可直接在此输入命令名称、选项或参数，输入“LINE”后按回车键，即可启动直线绘制命令。
- 命令历史记录：显示当前会话中执行过的命令列表，用户可通过上下方向键快速调用历史命令，避免重复输入。
- 提示信息区：在命令输入框上方实时显示当前命令的操作提示，如“指定第一点”“选择对象”等，引导用户完成操作步骤。
- 工具栏按钮：命令行左侧或顶部提供常用工具按钮，如“特性匹配”“图层特性”等，点击可快速执行相关命令。
命令行的核心操作技巧
-
命令输入方式

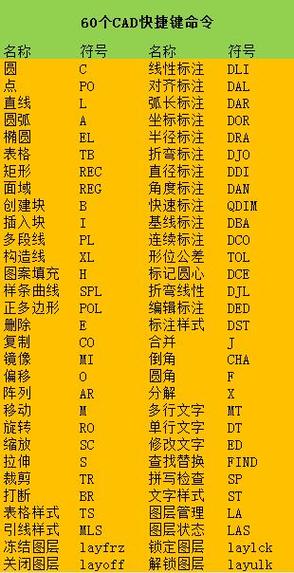

- 全称与缩写：CAD2012支持命令全称（如“CIRCLE”）和缩写（如“C”），熟练使用缩写可节省输入时间。
- 动态输入与命令行切换：启用“动态输入”（DYN）功能后，部分参数可在光标附近输入，但复杂操作建议直接通过命令行完成，以避免混淆。
- 空格与回车键：在命令行中，空格键和回车键均具有确认功能，但空格键可快速跳过默认选项，例如执行“OFFSET”命令时，连续按两次空格可直接使用默认偏移距离。
-
命令参数与选项
多数命令支持带参数输入，RECTANG”命令可输入“@长度,宽度”直接绘制矩形，命令选项通常以斜杠“/”分隔，如“CIRCLE”命令的选项包括“三点(3P)/两点(2P)/相切、相切、半径(T)”，用户需输入括号内的字母选择对应模式。 -
命令行的快捷键与自定义
（图片来源网络，侵删）- 快捷键组合：通过“Ctrl+9”可快速隐藏/显示命令行；“F2”键打开命令文本窗口，查看完整的历史记录。
- 自定义命令别名：用户可通过修改“acad.pgp”文件为命令设置个性化别名，例如将“OFFSET”命令别名为“O”，进一步简化操作。
-
命令行的搜索与纠错
当输入错误命令时，命令行会提示“未知命令”，此时可通过“”通配符搜索命令，如输入“LIS*”可列出包含“LIS”的命令（如“LIST”），命令行支持自动补全功能，输入命令前几个字母后按“Tab”键可快速匹配。
命令行与绘图效率的提升
-
脚本文件的批量执行
用户可将一系列命令保存为“.scr”脚本文件，通过命令行输入“SCRIPT”批量执行，例如重复绘制多个相同参数的矩形时，脚本文件可大幅减少重复操作。 -
与LISP程序的结合
CAD2012支持AutoLISP程序扩展功能，通过命令行加载“.lsp”文件（如“APPLOAD”命令），可调用自定义的高级工具，如批量标注、图层管理等，实现复杂自动化任务。 -
命令行的透明命令使用
在执行主命令过程中，可输入单引号“'”调用透明命令（如“'ZOOM”），实现视图缩放而不中断当前操作，适合精细绘图时的实时调整。
（图片来源网络，侵删）
命令行常见问题与解决方案
-
命令行字体显示异常
若命令行文字显示模糊或错位，可通过以下步骤调整：- 右键单击命令行空白处，选择“选项”>“显示”>“字体”，修改字体类型和大小。
- 检查系统字体是否损坏，尝试重置CAD2012配置文件。
-
命令行无法输入内容
可能原因及解决方法：- 快捷键误触：检查是否按下了“Ctrl+9”隐藏了命令行，或按“Esc”键取消当前命令。
- 文件权限问题：以管理员身份运行CAD2012，或检查用户配置文件是否只读。
- 自定义设置冲突：重置CAD2012工作空间（“工具”>“工作空间”>“工作空间设置”）。
相关问答FAQs
Q1: 如何在CAD2012命令行中快速重复上一个命令？
A1: 直接按“回车”键或“空格”键即可重复执行上一个命令，在命令行中输入“MULTIPLE”后按回车，可连续执行同一命令直至按“Esc”键退出，MULTIPLE CIRCLE”可连续绘制多个圆形。
Q2: 命令行提示“无效点”是什么原因？
A2: 通常是由于输入的坐标格式错误或超出绘图范围导致，需检查以下几点：
- 确认坐标格式正确，如直角坐标为“X,Y”，极坐标为“<距离<角度”。
- 检查当前坐标系（UCS）是否与绘图需求匹配，可通过“UCS”命令调整。
- 若使用对象捕捉,确保捕捉模式已启用且目标对象存在。
