在CAD软件中,尺子相关的命令通常用于测量、标注和参考，核心功能包括距离测量、角度计算、坐标获取等，这些命令是精确绘图和设计验证的基础，以下将详细介绍常用的尺子类命令及其操作方法、应用场景和注意事项。
（图片来源网络，侵删）
距离测量命令（DIST）
DIST命令是最基础的尺子工具,用于测量两点之间的直线距离，同时显示X、Y、Z方向的坐标差和实际距离，操作步骤如下：
- 输入命令
DIST或DI，按回车键； - 依次点击或输入坐标指定第一个点和第二个点；
- 命令行自动显示测量结果,距离 = 150.0000，XY 平面距离 = 150.0000，与 XY 平面的夹角 = 0，X 增量 = 100.0000，Y 增量 = 100.0000，Z 增量 = 0.0000”。
应用场景：快速验证构件尺寸、确认布局间距、检查图纸比例等，需注意，若当前空间为三维模型，DIST会计算三维直线距离；若在二维平面，Z增量为0。
标注类命令（线性、对齐、坐标标注）
标注命令不仅是尺寸标注工具,也可作为“动态尺子”使用，因其测量结果会随图形修改自动更新。
- 线性标注（DIMLINEAR）：用于标注水平或垂直方向的尺寸，输入命令后，指定要标注的起点和终点，再点击尺寸线位置即可，若标注对象非水平/垂直，需手动选择“水平”或“垂直”选项。
- 对齐标注（DIMALIGNED）：用于标注倾斜直线的实际长度，系统自动计算两点间的真实距离，操作与线性标注类似，但无需指定方向，适用于斜边、非正交尺寸的测量。
- 坐标标注（DIMORDINATE）：用于标注点的X或Y坐标值，常用于机械设计中的基准定位，操作时需先指定点，再通过移动鼠标选择标注X坐标或Y坐标。

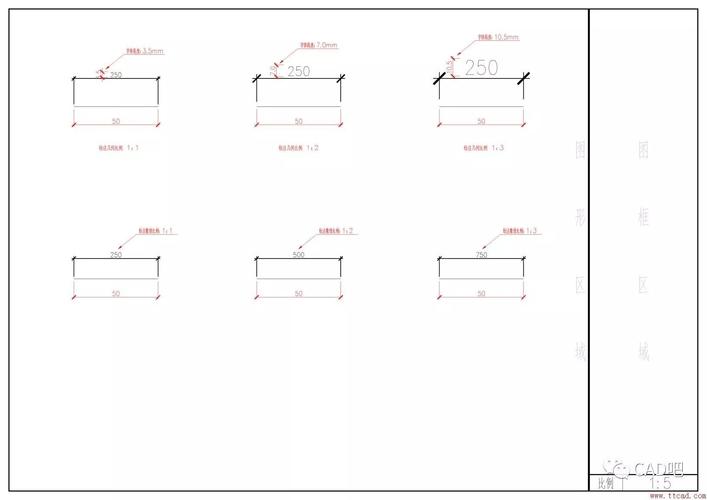

标注样式设置：为确保测量准确性，需提前设置标注样式（命令DIMSTYLE），调整单位格式（小数位数、单位类型）、比例因子（如绘图比例为1:100，比例因子设为100）和箭头样式等。
快速测量工具（MEASUREGEOM）
MEASUREGEOM是集测量功能于一体的综合命令,替代了旧版中的AREA（面积）、DIST（距离）等命令，支持多种测量模式：
（图片来源网络，侵删）
- 输入命令
MEASUREGEOM或ME，命令行显示选项：距离、半径、角度、面积、体积等； - 选择“距离”后，按DIST命令方式测量两点间距；
- 选择“面积”时，可通过指定点围成多边形计算面积，或选择圆/椭圆直接获取面积和周长；
- 选择“体积”时，需先选择二维对象（如多边形）作为底面，再指定高度生成三维实体并计算体积。
优势：无需切换命令即可完成多种测量，尤其适合复杂图形的面积、体积统计。
参考命令（参照线与坐标系）
- 构造线（XLINE）：作为无限延伸的参考线，可用于辅助测量对齐，通过
XLINE绘制水平或垂直构造线，再结合DIST命令测量点到参考线的距离。 - 用户坐标系（UCS）：在三维建模中，通过
UCS命令自定义坐标系原点及方向，可使测量基于当前坐标系进行，在倾斜面上测量距离时，需先建立与面平行的UCS，再使用DIST命令。
测量数据的应用与输出
测量结果可直接用于设计调整：
- 输入距离值：在绘制直线或移动对象时，命令行提示“指定下一点”时输入
@距离<角度（如@150<30），可直接绘制指定长度和方向的线段。 - 导出数据：通过
LIST命令查询对象属性（如直线长度、圆面积），或在命令行选中测量结果后右键选择“复制”，粘贴到外部文档中。
注意事项
- 单位精度：测量前需确认单位设置（命令
UNITS），避免因单位不匹配导致数据错误； - 对象捕捉：开启端点、交点等对象捕捉模式（
OSNAP），可确保测量点的精确性； - 图纸比例：若图纸使用非1:1比例（如建筑平面图1:100），标注时需设置比例因子，否则测量结果为图纸尺寸而非实际尺寸；
- 动态更新：标注类测量结果与图形关联，修改图形后需手动更新标注（命令
DIMREGEN）或设置自动更新。
常用尺子命令速查表
| 命令名称 | 命令别名 | 主要功能 | 适用场景 |
|---|---|---|---|
| DIST | DI | 测量两点间直线距离及坐标差 | 验证间距、构件长度 |
| DIMLINEAR | DLI | 标注水平/垂直尺寸 | 正交尺寸标注与测量 |
| DIMALIGNED | DAL | 标注倾斜直线的实际长度 | 斜边、非正交尺寸测量 |
| MEASUREGEOM | ME | 综合测量距离、面积、体积等 | 复杂图形的多维度数据统计 |
| DIMORDINATE | DOR | 标注点的X/Y坐标值 | 基准定位、坐标参考 |
| AREA | AA | 计算封闭区域面积和周长 | 房屋面积、材料用量估算 |
相关问答FAQs
Q1：为什么CAD中测量的距离与标注尺寸不一致？
A：可能原因有三：一是标注比例因子设置错误，例如实际比例1:100但比例因子为1，导致标注值为图纸尺寸而非实际尺寸；二是对象捕捉未开启，测量时未捕捉到精确端点；三是图形本身被缩放过但标注未更新，需执行DIMREGEN命令刷新标注。
Q2：如何快速测量多个不规则图形的总面积？
A：使用MEASUREGEOM命令的“面积”模式，依次点击每个图形的边界点围成多边形（若图形为闭合多段线或圆，可直接选择对象），每次测量后记录面积值，最后相加；或使用REGION命令将多个图形合并为一个面域，再通过LIST查询面域面积，对于复杂图形，也可通过“边界”（BOUNDARY）命令创建多段线后测量。
