电气CAD命令是电气设计过程中不可或缺的工具,它们通过简洁的指令实现复杂图形的绘制、编辑和管理,极大提高了设计效率和精度,在电气CAD软件中(如Auto Electrical、EPLAN、电气AutoCAD等),命令通常以文本或图标形式存在,用户通过输入命令名称或点击工具栏触发操作,以下从常用命令分类、功能详解及操作技巧三个方面展开说明。

常用电气CAD命令分类及功能

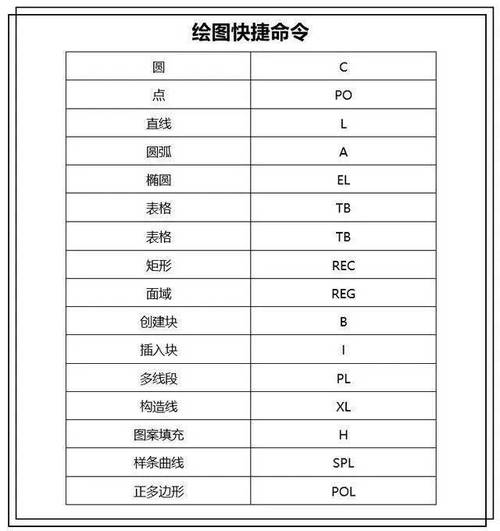

电气CAD命令可按功能划分为绘图类、编辑类、标注类、图块管理类及设计规则类,具体如下表所示:

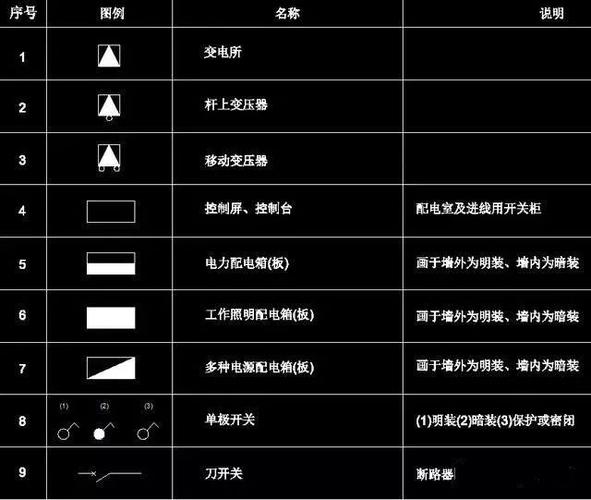

| 命令类别 | 常用命令 | 功能描述 | 示例操作 |
|---|---|---|---|
| 绘图类 | LINE(直线) | 绘制直线段,用于导线、设备轮廓等 | 输入“L”,指定起点和终点坐标 |
| CIRCLE(圆) | 绘制圆形,用于端子、接线柱等 | 输入“C”,指定圆心和半径 | |
| ARC(圆弧) | 绘制圆弧,用于弯头、过渡连接 | 输入“ARC”,选择起点、圆心和端点 | |
| POLYGON(多边形) | 绘制正多边形,用于特殊符号 | 输入“POL”,输入边数和中心点 | |
| 编辑类 | MOVE(移动) | 移动图形位置,调整设备布局 | 输入“M”,选择对象后指定新位置 |
| COPY(复制) | 复制图形,快速生成相同设备 | 输入“CO”,选择对象并指定基点和目标点 | |
| TRIM(修剪) | 修剪多余线段,清理交叉导线 | 输入“TR”,选择剪切边界后点击要修剪的对象 | |
| OFFSET(偏移) | 创建平行线,用于导线延伸 | 输入“O”,输入偏移距离后选择对象 | |
| 标注类 | DIMLINEAR(线性标注) | 标注线性尺寸,如设备间距 | 输入“DIMLIN”,选择标注起点和终点 |
| MTEXT(多行文字) | 添加文字说明,如参数、注释 | 输入“T”,指定文本框区域并输入内容 | |
| LEADER(引线) | 创建带箭头的引线,标注符号 | 输入“LEADER”,指定起点和转折点后输入文字 | |
| 图块管理类 | BLOCK(创建块) | 将图形定义为块,方便重复调用 | 输入“B”,输入名称并选择对象 |
| INSERT(插入块) | 调用已定义的块,如断路器、电机 | 输入“I”,选择块名称并指定插入点 | |
| WBLOCK(写块) | 将块保存为独立文件,共享使用 | 输入“W”,选择对象并指定保存路径 | |
| 设计规则类 | LAYER(图层) | 管理图层,控制图形显示与打印 | 输入“LA”,新建图层并设置颜色、线型 |
| ARRAY(阵列) | 创建阵列布局,如端子排 | 输入“AR”,选择矩形或环形阵列模式 | |
| ELECTRICAL_RULECHECK(电气规则检查) | 检查设计错误,如导线冲突 | 通过菜单触发,自动生成错误报告 |
命令操作技巧与注意事项

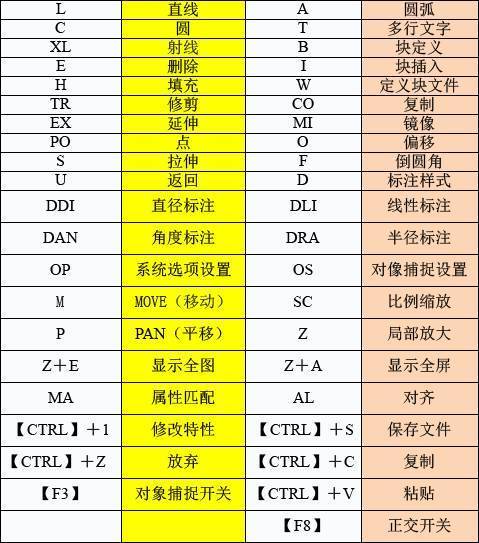

- 命令简化输入:多数命令支持简写形式,如“L”代表LINE、“C”代表CIRCLE,熟练使用可提升绘图速度。
- 对象捕捉:启用“对象捕捉”功能(如端点、中点、交点),可确保图形连接精确性,避免手动坐标误差。
- 动态输入:开启“动态输入”后,命令提示会直接显示在光标附近,减少视线移动,提高操作流畅度。
- 块属性编辑:对于带属性的块(如型号、参数),使用“ATTEDIT”命令可批量修改属性值,避免逐个编辑。
- 图层管理:按功能划分图层(如“主电路”“控制电路”“标注”),并设置不同颜色和线型,便于后期修改和出图。
高级命令应用
在复杂电气设计中,部分高级命令能显著提升效率。“GROUP”命令可将多个对象编组,统一编辑;“XREF”命令(外部参照)可引用其他图纸,避免重复绘制;“PASTECLIP”与“PASTESPEC”命令可实现不同软件间图形数据的格式转换,通过自定义命令快捷键(如“Ctrl+1”调出属性面板)或编写LISP脚本,可进一步实现个性化操作流程。
相关问答FAQs
Q1: 如何在电气CAD中快速绘制多条平行导线?
A1: 使用“OFFSET”命令是最高效的方法,首先绘制一条基准导线,输入“O”命令,设置偏移距离(如导线间距),然后依次点击基准导线两侧即可生成平行线,若需批量绘制,可结合“ARRAY”命令的“矩形阵列”功能,设置行数为导线数量,列数为1,快速完成多根平行导线布局。
Q2: 电气CAD中块(BLOCK)无法编辑怎么办?
A2: 若块需要修改,可通过以下方式解决:①双击块,在“编辑块定义”对话框中进入块编辑器,修改后保存;②使用“EXPLODE”命令分解块,分解后可单独编辑图形,但会失去块的整体性;③若需修改块属性(如文字),输入“ATTEDIT”命令,选择块后批量修改属性值,建议优先使用块编辑器,以保留块的复用性。
