CAD注释命令是计算机辅助设计（CAD）软件中用于添加文本、尺寸、符号等非几何信息的关键工具，这些命令能够帮助设计者清晰表达设计意图、标注对象尺寸、说明技术要求，确保图纸的可读性和规范性，不同CAD软件（如AutoCAD、浩辰CAD、中望CAD等）的注释命令名称和操作流程略有差异，但核心功能基本一致，以下将以AutoCAD为例，详细解析常用注释命令的功能、操作方法及应用场景。
文本注释类命令
文本注释是图纸中最基础的信息传递方式,用于添加说明文字、标题栏内容、技术要求等。
单行文本（TEXT/DT）
功能：创建单行文本，每条文本是一个独立对象，适合添加简短标注（如零件名称、尺寸数值等）。
操作步骤：
- 执行命令后,命令行提示“指定起点”，点击鼠标确定文本位置；
- 输入文本高度（若使用默认样式，可直接回车）；
- 输入旋转角度（通常0度，水平放置）；
- 输入文本内容,回车结束，可继续输入下一行文本，或ESC退出。
技巧：通过“格式”-“文字样式”可设置字体、字高、倾斜角度等参数，支持中文需选择“gbcbig.shx”等中文字体。
多行文本（MTEXT/T）
功能：创建多行文本段落，支持自动换行、文本分栏、特殊符号插入（如直径φ、度°等），适合添加技术要求、说明性长文本。
操作步骤：
- 执行命令后,拖动鼠标指定文本输入区域（矩形框）；
- 弹出“文字编辑器”选项卡，可设置字体、颜色、段落格式（对齐、行距、项目符号等）；
- 在文本框内输入内容,点击“关闭文字编辑器”完成。
技巧：右键点击文本编辑框，选择“符号”可快速插入常用符号；通过“段落”面板可调整文本缩进、制表位等格式。
文字样式（STYLE/ST）
功能：管理文本的默认样式，包括字体、字高、宽度比例、倾斜角度等，统一图纸文字风格。
操作步骤：
- 执行命令后,弹出“文字样式”对话框；
- 点击“新建”创建新样式，输入样式名（如“工程字”）；
- 选择字体（“字体名”下拉菜单），勾选“使用大字体”可设置亚洲字体（如gbcbig.shx）；
- 调整“高度”“宽度比例”“倾斜角度”等参数，预览效果后点击“应用”。
尺寸标注类命令
尺寸标注是图纸的核心要素,用于精确表达对象的长度、角度、直径等几何尺寸，需符合国家制图标准（如GB/T 4458.4-2003）。
线性标注（DIMLINEAR/DLI）
功能：标注水平或垂直方向的线性尺寸，是最常用的标注命令之一。
操作步骤：
- 执行命令后,选择标注对象的两个端点（或直接点击对象）；
- 命令行提示“指定尺寸线位置”，拖动鼠标确定尺寸线位置（可手动输入偏移值调整尺寸线与对象的距离）；
- 系统自动测量并显示尺寸数值,点击完成。
技巧：选择对象后，输入“M”可编辑尺寸文字（如添加前缀“Φ”）；输入“T”可完全自定义文字内容。
对齐标注（DIMALIGNED/DAL）
功能：标注倾斜对象的线性尺寸，尺寸线与倾斜对象平行，适用于非水平/垂直的直线段。
操作步骤：与线性标注类似，选择对象两端点后，系统自动调整尺寸线方向，确定位置即可。
半径/直径标注（DIMRADIUS/DRA、DIMDIAMETER/DDI）
功能：标注圆或圆弧的半径（R）或直径（Φ）。
操作步骤：
- 半径标注：执行命令后，点击圆弧或圆，拖动鼠标确定尺寸线位置，系统显示“R+数值”；
- 直径标注：操作类似，显示“Φ+数值”。
技巧：通过“修改标注样式”可调整符号位置（如文字在尺寸线内外、是否带引线）。
角度标注（DIMANGULAR/DAN）
功能：标注两条直线、圆弧或三个点之间的角度值。
操作步骤：
- 标注两直线夹角：选择两条直线，拖动鼠标确定尺寸弧位置，显示角度值；
- 标注圆弧角度：点击圆弧及两端点，系统自动生成角度标注。
基线标注/连续标注（DIMBASELINE/DBA、DIMCONTINUE/DCO）
功能：基于已有标注进行连续或堆叠标注，提高标注效率。
- 基线标注：以第一个尺寸界线为基准，多个尺寸共享同一条基准线，适用于总长标注；
- 连续标注：以前一个尺寸的第二条尺寸界线为基准，首尾相连，适用于分段尺寸标注。
操作步骤：先创建一个线性标注，执行基线/连续标注命令后，依次点击其他对象端点，ESC退出。

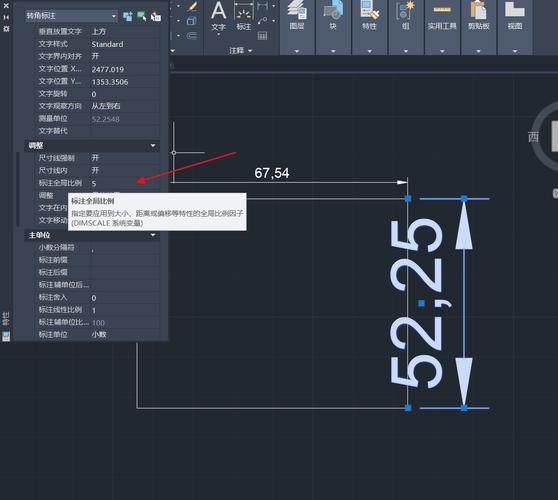

标注样式（DIMSTYLE/D）
功能：统一管理所有标注的样式，包括箭头样式、尺寸线颜色、文字高度、公差格式等。
操作步骤：
- 执行命令后,弹出“标注样式管理器”；
- 选择“新建”或“修改”，在“符号和箭头”“文字”“主单位”等选项卡中调整参数；
- 在“主单位”选项卡中设置“精度”（小数位数）、“前缀”（如“Φ%”）、“后缀”（如“mm”）。
引线与符号类命令
引线用于标注倒角、零件编号、注释文字等，符号类命令则用于添加特定的工程符号。
快速引线（QLEADER/LE）
功能：创建带箭头的引线，可连接文本或块，适用于倒角标注、局部说明等。
操作步骤：
- 执行命令后,指定引线起点（箭头位置）、转折点、终点；
- 在终点处可选择“多行文字”“复制对象”或“公差”等选项添加内容。
技巧：输入“S”可打开“引线设置”对话框，调整引线类型（直线/样条曲线）、箭头样式、文字附着位置等。
多重引线（MLEADER/MLD）
功能：更灵活的引线工具，支持多条引线、统一样式管理，适合复杂标注（如装配图零件序号）。
操作步骤：
- 执行命令后,点击“多重引线样式管理器”设置样式（箭头、引线线型、文字格式）；
- 指定引线起点和终点,输入文字内容，可添加多条引线到一个文字对象。
公差标注（TOLERANCE/TOL）
功能：添加形位公差（如平行度、垂直度、表面粗糙度等），需配合基准符号使用。
操作步骤：
- 执行命令后,弹出“形位公差”对话框，选择“符号”（如平行度“∥”）、输入公差值、基准字母；
- 指定公差框位置,可结合引线命令将其指向对象。
块属性（ATTDEF/ATT）
功能：为图块（如标题栏、符号）定义可编辑的文字属性，方便批量修改相同内容（如图纸编号、设计者姓名）。
操作步骤：
- 先绘制图形（如标题栏框线），执行“定义属性”设置标记（如“PNUM”）、提示（“输入图纸编号”）、文字样式；
- 将图形和属性定义为块（BLOCK/B），插入块时可输入属性值。
注释类命令的规范应用
为确保图纸的规范性和可读性,使用注释命令时需注意以下原则：
- 统一性：通过文字样式、标注样式统一字体、字高、箭头样式等，避免图纸风格混乱；
- 准确性：尺寸标注需真实反映对象几何特征，公差、符号等需符合设计要求；
- 清晰性：文字位置避免与图形重叠，尺寸线间距均匀，引线简洁不交叉；
- 完整性：重要尺寸、技术要求、注释信息需完整，避免歧义。

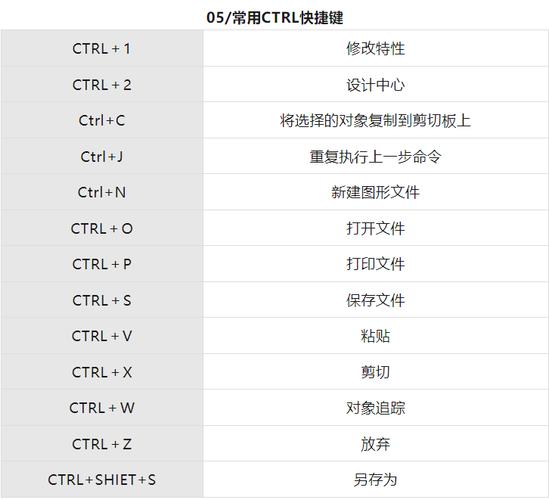

以下为常用注释命令的快捷键及功能总结表：
| 命令类型 | 命令名（快捷键） | 主要功能 | 适用场景 |
|---|---|---|---|
| 文本注释 | TEXT（DT） | 创建单行文本 | 简短标注、零件名称 |
| MTEXT（T） | 创建多行文本段落 | 技术要求、说明文字 | |
| STYLE（ST） | 管理文字样式 | 统一文字风格 | |
| 尺寸标注 | DIMLINEAR（DLI） | 水平/垂直线性标注 | 长度、宽度等基础尺寸 |
| DIMALIGNED（DAL） | 倾斜对象线性标注 | 斜线、非正交对象尺寸 | |
| DIMRADIUS（DRA） | 半径标注 | 圆弧、圆的半径 | |
| DIMDIAMETER（DDI） | 直径标注 | 圆、圆弧的直径 | |
| DIMSTYLE（D） | 管理标注样式 | 统一标注格式 | |
| 引线与符号 | QLEADER（LE） | 快速创建引线 | 倒角、局部说明 |
| MLEADER（MLD） | 多重引线（可多条引线） | 装配图零件序号、复杂标注 | |
| TOLERANCE（TOL） | 形位公差标注 | 几何公差要求 | |
| ATTDEF（ATT） | 定义块属性 | 标题栏、参数化符号 |
相关问答FAQs
Q1：为什么CAD中输入的中文显示为问号或乱码？如何解决？
A：通常是因为文字样式未正确配置中文字体，解决方法：执行“文字样式（ST）”命令，选择当前样式，在“字体名”下拉菜单中勾选“使用大字体”，然后在“大字体”中选择“gbcbig.shx”（专为CAD设计的中文字体），或取消勾选“使用大字体”，直接选择“仿宋_GB2312”“宋体”等TrueType中文字体，点击“应用”即可。
Q2：标注尺寸时，数值显示不正确（如实际长度100，标注显示为10），如何调整？
A：这通常是由于标注样式的测量比例设置错误，解决方法：执行“标注样式（D）”命令，选择当前样式，点击“修改”-“主单位”选项卡，检查“测量比例因子”是否为1（若为0.1，则标注值为实际值的10倍），将其调整为1后点击“确定”；若对象被非等比例缩放，需使用“标注更新”命令重新标注，或检查对象的缩放比例因子。
