CAD操作命令大全涵盖了从基础绘图到高级编辑的各类指令,掌握这些命令能显著提升设计效率，以下按功能分类详细列举常用命令，并附简要说明和操作示例。
（图片来源网络，侵删）
绘图类命令
绘图命令是CAD设计的核心,用于创建基本几何图形。
- LINE（L）：绘制直线，输入命令后指定起点和终点，或使用“闭合（C）”选项形成封闭图形。
- CIRCLE（C）：绘制圆，通过圆心+半径、两点（直径）或三点定义圆。
- ARC（A）：绘制圆弧，支持起点、圆心、端点等多种方式组合。
- RECTANG（REC）：绘制矩形，输入命令后指定两个对角点，或使用“倒角（C）”“圆角（F）”选项修饰。
- POLYGON（POL）：绘制正多边形，可指定边数（3-1024）、内接于圆或外切于圆模式。
- ELLIPSE（EL）：绘制椭圆，需定义长轴端点、短轴长度或旋转角度。
- PLINE（PL）：绘制多段线，可包含直线、圆弧，并统一设置线宽。
修改类命令
修改命令用于编辑已有图形,是优化设计的关键。
- ERASE（E）：删除对象，选择需删除的图形或输入“L”删除上次绘制的图元。
- MOVE（M）：移动对象，指定基点和目标点，或使用“位移（D）”输入坐标差值。
- COPY（CO/CP）：复制对象，可单个复制或多重复制，通过“阵列（A）”实现矩形或环形阵列复制。
- ROTATE（RO）：旋转对象，指定基点后输入旋转角度或使用“参照（R）”对齐到目标角度。
- SCALE（SC）：缩放对象，选择基点后输入比例因子或“参照（R）”基于实际尺寸缩放。
- TRIM（TR）：修剪对象，先选择剪切边界，再点击需修剪的线段，按住Shift键可延伸对象。
- EXTEND（EX）：延伸对象，选择边界后，点击需延伸的线段至边界。
- OFFSET（O）：偏移对象，通过指定距离或点创建平行或同心图形，支持“通过（T）”模式。
- FILLET（F）：倒圆角，设置半径后选择两条线段，半径为0可延伸至相交。
- CHAMFER（CHA）：倒角，指定距离或角度后选择两条线段，距离为0可延伸至相交。
标注类命令
标注命令用于添加尺寸、注释等设计信息。
- DIMLINEAR（DLI）：线性标注，标注水平或垂直方向的尺寸，需指定两点或选择对象。
- DIMALIGNED（DAL）：对齐标注，标注倾斜方向的尺寸，尺寸线与对象平行。
- DIMRADIUS（DRA）：半径标注，标注圆或圆弧的半径，显示前缀“R”。
- DIMDIAMETER（DDI）：直径标注，标注圆或圆弧的直径，显示前缀“Φ”。
- DIMANGULAR（DAN）：角度标注，标注两条线或三个点的夹角。
- QLEADER（LE）：快速引线，创建带文字的引线标注，支持多行文本。
- MTEXT（MT/T）：多行文字，输入文字后可设置字体、高度、对齐方式等。
视图控制类命令
视图命令用于调整显示和操作界面。
（图片来源网络，侵删）
- ZOOM（Z）：缩放视图，常用选项包括“全部（A）”“窗口（W）”“动态（D）”“范围（E）”。
- PAN（P）：平移视图，按住鼠标左键拖动视图，或使用“实时（R）”选项。
- VIEW（V）：管理视图，命名并保存当前视图，便于快速切换。
- VPORTS：创建视口，在模型空间中分割多个视口，显示不同视角。
- UCS：用户坐标系，通过“新建（N）”自定义坐标系原点或旋转轴，方便3D操作。
图层与属性类命令
图层命令用于管理图形组织,属性命令控制对象特性。
- LAYER（LA）：图层管理器，创建新图层、设置颜色、线型、线宽，或控制图层冻结/锁定状态。
- MATCHPROP（MA）：特性匹配，将源对象的属性（如颜色、线型）应用到目标对象。
- PROPERTIES（CH/OP）：特性面板，查看或修改选中对象的全部属性（如坐标、尺寸、样式）。
- LINETYPE（LT）：线型管理器，加载、设置或修改对象的线型（如虚线、点划线）。
- LWEIGHT（LW）：线宽设置，为对象指定显示或打印线宽。

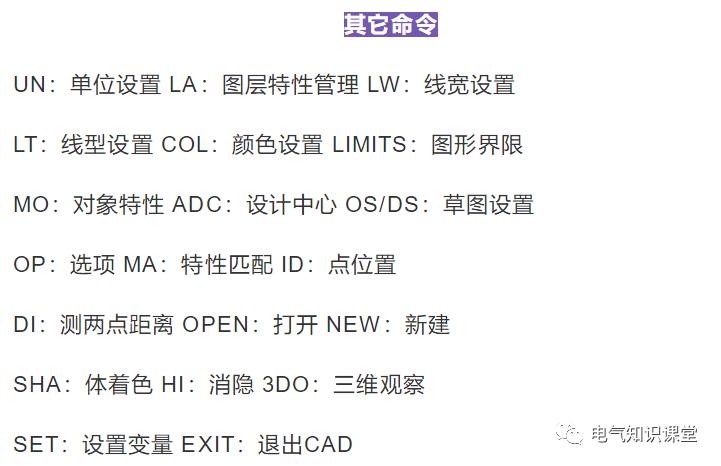

其他实用命令
- BLOCK（B）：创建块，将对象组合为命名块，便于重复调用。
- INSERT（I）：插入块，将已定义的块插入到当前图形中，可缩放或旋转。
- HATCH（H）：图案填充，选择封闭区域并填充预定义图案或自定义图案。
- REGION（REG）：创建面域，将封闭二维图形转换为可进行布尔运算的面域。
- MEASURE（ME）：定距等分，沿对象按指定距离放置点或块。
- DIVIDE（DIV）：定数等分，沿对象按指定数量分段并放置点或块。
- QSAVE/QSAVE：快速保存，按当前路径保存文件，“另存为（A）”可更改路径或格式。
常用命令快捷键速查表
| 功能分类 | 命令全称 | 快捷键 | 说明 |
|---|---|---|---|
| 绘图 | LINE | L | 绘制直线 |
| CIRCLE | C | 绘制圆 | |
| 修改 | ERASE | E | 删除对象 |
| COPY | CO/CP | 复制对象 | |
| 标注 | DIMLINEAR | DLI | 线性标注 |
| MTEXT | T | 多行文字 | |
| 视图控制 | ZOOM | Z | 缩放视图 |
| PAN | P | 平移视图 | |
| 图层管理 | LAYER | LA | 图层管理器 |
| 其他 | BLOCK | B | 创建块 |
| HATCH | H | 图案填充 |
相关问答FAQs
Q1: 如何快速重复执行上一个CAD命令？
A1: 在CAD中，直接按键盘上的空格键或Enter键即可重复执行上一个命令，绘制一条直线后按空格键，会自动切换到LINE命令，无需重新输入命令名称。
Q2: CAD中“块”和“组”有什么区别？如何选择使用？
A2: 块（BLOCK）是将多个对象组合为单一对象，可插入、缩放、旋转，且修改块定义后所有实例会同步更新，适合重复使用的图形（如门窗、符号）。组（GROUP，命令G）是将对象临时编组，方便整体选择或移动，但修改组内单个对象时不会影响其他组，适合临时性编辑，若需长期复用且需统一修改，优先使用块；仅需临时操作时使用组更灵活。
