在CAD软件中，调整图形比例是日常绘图中的高频操作，无论是为了符合打印标准、适配布局空间，还是统一不同来源图形的尺寸比例，都需要熟练掌握相关的比例调整命令，CAD中调整比例的核心思路可分为“整体缩放”和“局部比例修改”两大类，具体操作需结合图形类型、用途灵活选择。
整体比例调整：SCALE命令
SCALE（缩放）命令是最基础的比例调整工具，用于等比例放大或缩小整个图形对象，执行路径可通过命令行输入“SCALE”或快捷键“SC”，也可通过“修改”工具栏中的缩放图标，操作步骤通常分为三步：
- 选择对象：框选需要调整比例的图形，可单个或多个；
- 指定基点：基点是缩放的参考中心，通常选择图形的特征点（如端点、交点），基点位置不同会导致缩放后图形的位置变化；
- 输入比例因子：直接输入数值（如“2”表示放大2倍，“0.5”表示缩小一半），或通过参照（R）选项基于实际尺寸缩放，将一条长度100的线段调整为150，可先选择对象，指定基点后输入“R”，再依次选择线段两端点，输入新长度150，软件会自动计算比例因子1.5。
SCALE命令适用于整体图形的比例统一，但需注意：若图形包含块、属性或多重引线等对象，缩放时可能会影响其内部定义,需谨慎操作。
局部比例修改：针对特定对象的调整
对于不同类型的图形对象，CAD提供了更精细的比例调整命令，以满足局部修改需求。
多段线（PLINE）与样条曲线（SPLINE）
- PEDIT命令：编辑多段线时，输入“PEDIT”→选择对象→输入“S”（样条曲线）或“F”（拟合曲线）→选择“比例（Scale）”选项，通过输入数值调整曲线的张力或拟合精度，间接改变形状比例。
- SPLINEDIT命令：专门编辑样条曲线，输入命令后选择曲线→“拟合数据（F）”→“移动顶点（M）”或“精度（R）”→“拉平（L）”，可动态调整曲线的弯曲程度比例。
图块（BLOCK）与外部参照（XREF）
- BLOCK命令：插入图块时，可在“插入”对话框中直接设置“比例”参数（X/Y/Z轴可单独设置），或通过“BLOCKREPLACE”批量替换图块并调整比例。
- XREF命令：管理外部参照时，右键选择附着的外部参照→“绑定”→“路径”→“比例”，可在不分解参照的情况下调整其显示比例，避免源文件被修改。
文字（TEXT）与标注（DIMENSION）
- 文字比例：使用“SCALETEXT”命令（快捷键“TSCALE”），选择文字对象后输入统一比例因子，或通过“注释”选项卡中的“文字比例”下拉菜单快速调整，对于多行文字，还可通过“MTEDIT”编辑文字样式中的“高度”参数实现比例修改。

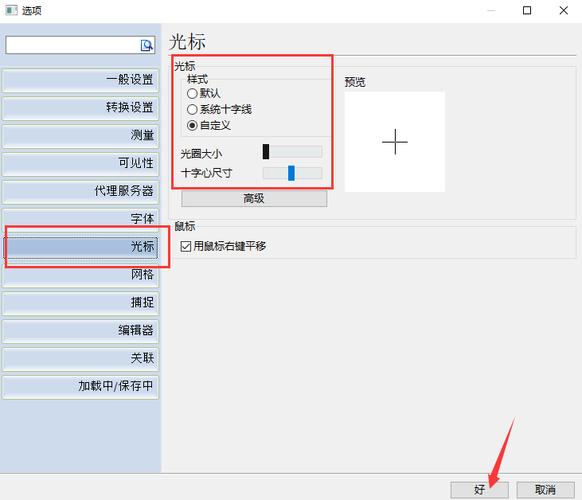

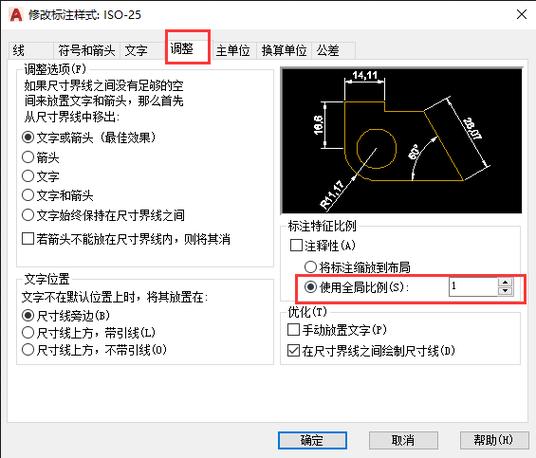

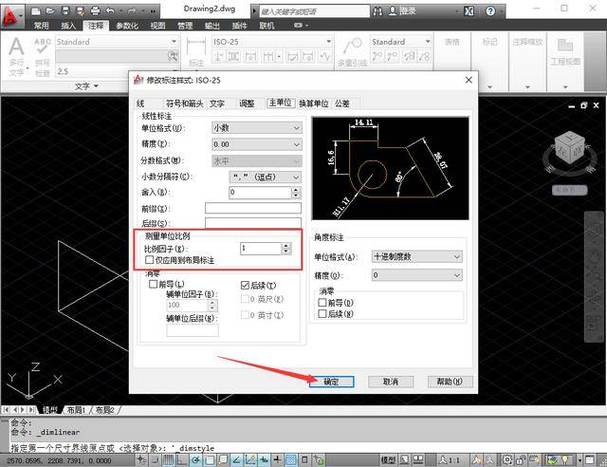

- 标注比例：标注的比例关联于“标注样式管理器”（DIMSTYLE），在“主单位”选项卡中修改“测量比例因子”，可调整标注数值与实际尺寸的比例关系；在“调整”选项卡中设置“全局比例”，则统一控制标注箭头、文字等元素的大小，不影响测量值。
填充（HATCH）与图案填充
- HATCHEDIT命令：双击填充图案，打开“图案填充编辑器”，在“特性”面板中调整“比例”参数，不同图案的默认比例不同，ANSI31”金属网图案的比例过大可能导致线条过疏，需根据图形尺寸反复调试。
布局空间与视口比例控制
在图纸布局中，视口比例是打印出图的关键，通过“MV”（VIEWPORT）命令创建视口后，双击进入视口模型空间，输入“ZOOM”→“比例（S）”→输入“1/XP”（如“1/100”表示视口显示比例为1:100），即可实现模型空间与布局空间的比例适配，通过“视口”工具栏的“比例下拉列表”，可快速切换标准比例，或自定义比例值。
比例调整的注意事项
- 参照缩放：当不确定比例因子时，优先使用SCALE命令的“参照（R）”选项，基于实际尺寸缩放，避免手动计算误差。
- 图层管理：调整比例前，将对象置于独立图层，便于后续修改和筛选。
- 动态块：若图形为动态块，可利用“块编辑器”添加“缩放”动作，实现比例的动态调整。
比例调整命令速查表
| 操作类型 | 常用命令 | 适用对象 | 关键参数/选项 |
|----------------|----------------|------------------------|------------------------|
| 整体缩放 | SCALE (SC) | 所有图形对象 | 比例因子、参照（R） |
| 文字比例调整 | SCALETEXT (TSCALE) | 单行/多行文字 | 统一比例因子 |
| 标注比例调整 | DIMSTYLE | 标注对象 | 全局比例、测量比例因子 |
| 填充比例调整 | HATCHEDIT | 图案填充 | 比例、间距 |
| 视口比例控制 | ZOOM (S) | 布局视口 | 1/XP（如1/100） |
相关问答FAQs
Q1：为什么用SCALE命令缩放图块后，内部文字大小也变了？如何避免？
A：图块在创建时若包含文字，且文字未设置为“注释性”或“独立于块”，缩放图块时文字会随图块整体缩放，解决方法：在“块编辑器”中选中文字，打开“属性定义”对话框，勾选“锁定位置”并取消“在块中缩放”；或直接创建“注释性图块”，使文字按布局视口比例自动调整。
Q2：CAD中如何将不同比例的图形统一为1:100打印比例？
A：分两步操作：① 在模型空间，用SCALE命令将所有图形参照实际尺寸统一缩放至1:100（如原图尺寸为5000mm，缩放后应为50mm）；② 切换到布局空间，创建视口后双击进入视口，输入“ZOOM”→“比例（S）”→输入“1/100”，确保视口显示比例与打印比例一致，最终打印时选择1:100即可。
