在CAD软件中,属性定义命令（ATTDEF）是创建和管理块属性的核心工具，它允许用户为图块添加可编辑的文本信息，如零件编号、材料名称、价格等，从而实现参数化绘图和数据管理，通过属性定义，用户可以将非图形数据与图形对象关联，提高绘图效率和数据准确性，以下是关于CAD属性定义命令的详细说明。
（图片来源网络，侵删）
属性定义的基本概念
属性是块中的一种特殊文本对象,它包含两部分：属性标记（如“名称”）和属性值（如“螺栓”），在创建块之前，必须先使用ATTDEF命令定义属性，然后将属性和图形对象一起定义为块，插入块时，可以输入不同的属性值，实现对块内容的动态修改，属性定义的主要作用包括：1. 为块添加描述性信息；2. 通过属性提取功能生成数据报表；3. 实现参数化设计中的变量控制。
调用属性定义命令的方法
在CAD中,调用ATTDEF命令有三种常见方式：
- 菜单栏：依次选择“绘图”→“块”→“定义属性”；
- 命令行：直接输入
ATTDEF并按回车键； - 功能区：在“插入”选项卡的“属性”面板中点击“定义属性”按钮。

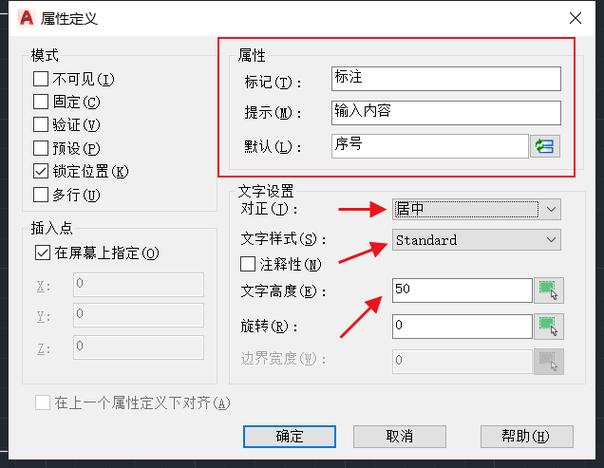

调用命令后,系统将弹出“属性定义”对话框，用户需在此设置属性的模式、标记、提示、文字样式、位置等参数。
属性定义对话框的参数设置

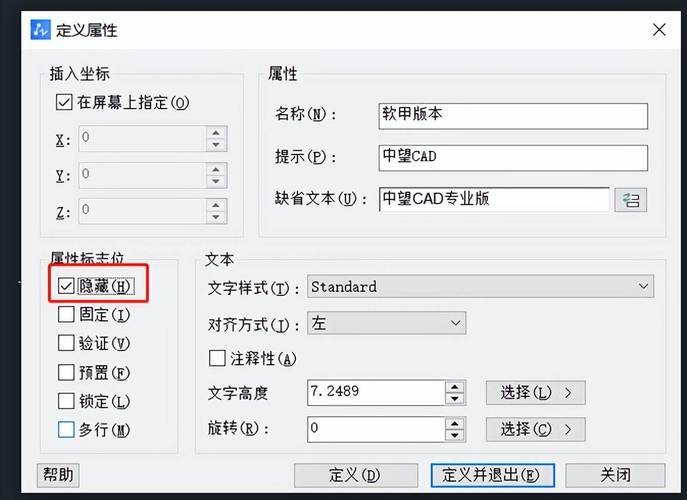

“属性定义”对话框包含多个选项组，各参数说明如下：
（图片来源网络，侵删）
| 选项组 | 参数说明 |
|---|---|
| 模式 | 包括“不可见”（插入块后隐藏属性）、“固定”（属性值不可修改）、“验证”（插入时提示验证属性值）、“预置”（插入时直接使用默认值）。 |
| 属性 | “标记”是属性的标识符（不可含空格）；“提示”是插入块时显示的提示信息；“默认”是属性值的默认内容。 |
| 插入点 | 通过“拾取点”按钮在绘图区选择属性位置，或直接输入X、Y、Z坐标。 |
| 文字设置 | 包括“文字样式”、“对正方式”（如左对齐、居中）、“文字高度”、“旋转角度”等。 |
| 锁定块中的位置 | 选中后属性在块中位置固定，无法通过夹点编辑调整。 |
属性定义的操作步骤
- 定义属性：执行
ATTDEF命令，在对话框中设置属性模式、标记、提示等参数，点击“确定”后在绘图区指定属性位置。 - 创建包含属性的块：使用
BLOCK命令，将图形对象和已定义的属性一起选择并创建为块。 - 插入块并编辑属性：使用
INSERT命令插入块，系统会提示输入属性值；双击块或使用ATTEDIT命令可编辑已有属性。
属性的高级应用
- 属性提取：通过
ATTEXT或DATAEXTRACTION命令，将块中的属性数据提取为外部文件（如CSV、Excel），用于生成物料清单或报表。 - 属性块编辑：使用
BATTMAN命令可批量管理当前图形中的所有属性块，修改属性值、可见性等。 - 动态属性块：结合“动态块”功能，通过可见性状态、查寻表等控件实现属性值的动态切换，增强块的灵活性。
注意事项
- 属性标记必须唯一,且不能包含空格或特殊字符；
- 若需在多个块中使用相同属性,可保存为属性模板文件（
.blk）； - 修改属性定义后,需重新定义块才能使更改生效；
- 对于复杂的属性数据管理,建议配合CAD数据库功能使用。
相关问答FAQs
Q1：为什么定义属性后插入块时提示“属性标记已存在”？
A：这通常是因为在同一个块中定义了重复的属性标记，解决方法是检查属性定义，确保每个属性的标记唯一，或删除重复的属性后重新创建块。
Q2：如何批量修改多个属性块的值？

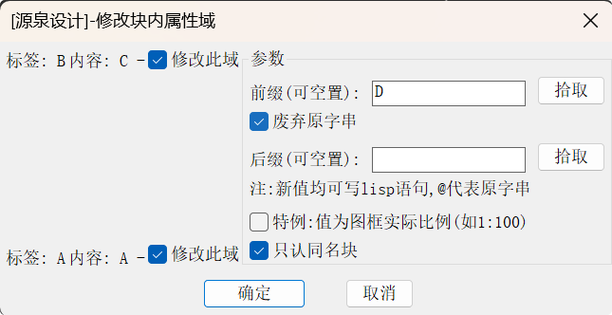

A：可以使用BATTMAN命令打开“块属性管理器”，在列表中选择需要修改的属性块，点击“编辑”按钮统一修改属性值；或通过-ATTEDIT命令在命令行中批量编辑属性。
