在CAD绘图过程中，图名标注是确保图纸清晰、规范的重要环节，它直接关系到图纸的可读性和专业性，图名标注不仅需要包含图纸的基本信息，如名称、比例、日期等，还需符合行业或企业的标准格式，以下是关于CAD图名标注命令的详细说明，涵盖常用方法、操作步骤及注意事项。

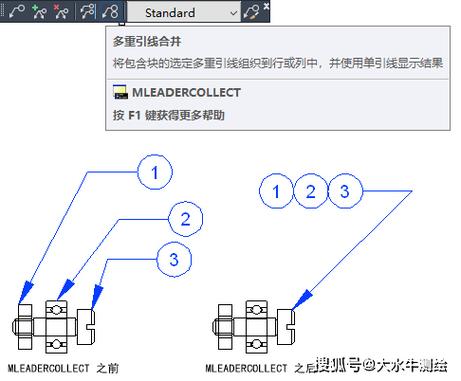

（图片来源网络，侵删）
图名标注的基本要素
完整的图名标注通常包含以下核心内容：图纸名称（如“平面布置图”“结构详图”）、图纸编号（如“F-01”“S-02”）、比例（如“1:100”“1:50”）、设计阶段（如“施工图”“方案图”）、日期（如“2023-10-01”）以及设计单位或绘图者信息，这些要素的排列顺序和字体样式需根据《房屋建筑制图统一标准》（GB/T 50001-2017）或企业内部规范确定，例如常见的格式为“图纸名称-比例-编号”，字体高度通常为5-7mm（图纸单位）。

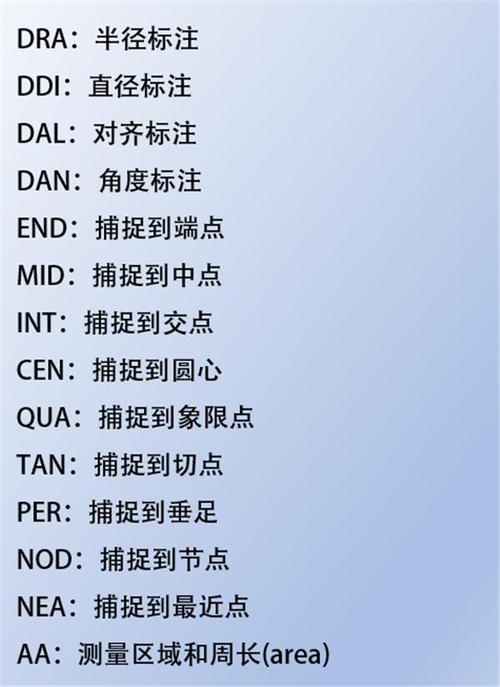

常用图名标注命令及操作方法
单行文字（TEXT）命令
单行文字适用于内容较少的图名标注，操作简单快捷。
- 操作步骤：
- 输入命令
TEXT或点击“注释”选项卡中的“单行文字”按钮； - 指定文字起点（通过鼠标点击或输入坐标）；
- 设置文字高度（如输入
5，单位为mm）； - 设置旋转角度（通常图名标注无需旋转，直接回车）；
- 输入文字内容（如“一层平面图 1:100”），完成后回车两次。
- 输入命令
- 优点：每行文字独立，便于单独修改位置和内容；
- 缺点：需手动调整文字对齐方式，若内容较多（如包含多行信息）,操作较繁琐。
多行文字（MTEXT）命令
多行文字适合包含换行、特殊符号或复杂格式的图名标注。
- 操作步骤：
- 输入命令
MTEXT或点击“注释”选项卡中的“多行文字”按钮； - 拖动鼠标指定文字输入区域（矩形框）；
- 在弹出的文字编辑器中设置字体（如“宋体”“仿宋”）、字高（如
5）、颜色（如“ByLayer”）； - 输入文字内容，可通过“段落”面板调整对齐方式（如居中、右对齐）；
- 点击“确定”完成标注。
- 输入命令
- 优点：支持多行文字、分栏、背景遮罩等功能，格式灵活；
- 缺点：整体编辑时需选中整个文本框,修改局部内容不如单行文字便捷。
属性块（BLOCK+ATTDEF）命令
属性块适合需要批量生成且格式统一的图名标注（如整套图纸的标题栏）。

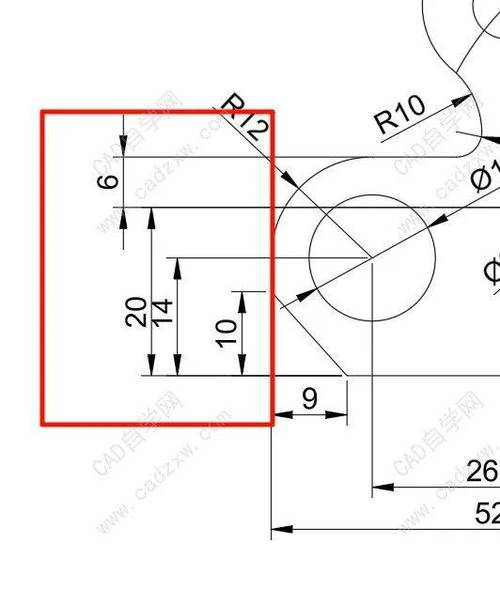

（图片来源网络，侵删）
- 操作步骤：
- 绘制图名标注的框架（如矩形、直线），形成块的基础图形；
- 输入命令
ATTDEF或点击“块”选项卡中的“定义属性”； - 在属性定义对话框中设置：
- 标签（如“图纸名称”，用于内部识别）；
- 提示（如“请输入图纸名称”，插入块时的提示信息）；
- 默认值（如“平面图”）；
- 文字样式、对齐方式等；
- 将属性与图形一同定义为块（命令
BLOCK），指定基点（如图框右下角）； - 插入块时（命令
INSERT），输入对应的属性值（如“二层平面图”）。
- 优点：图名标注格式统一，修改属性值即可批量更新，效率高；
- 缺点：需提前定义块和属性,初期设置较复杂。
表格（TABLE）命令
表格适用于需要分栏显示的图名标注（如目录页中的图纸列表）。
- 操作步骤：
- 输入命令
TABLE或点击“注释”选项卡中的“表格”按钮； - 选择表格样式（如“Standard”或自定义样式），设置列数、行数（如3列1行）；
- 指定表格位置，在单元格中输入文字内容；
- 通过“表格单元”面板调整文字对齐、边框样式等。
- 输入命令
- 优点：结构清晰，便于修改行列数量和内容；
- 缺点：灵活性较低,不适合简单的单行图名标注。
图名标注的规范与技巧
- 字体与样式：优先使用工程字体（如“gbcbig.shx”或“仿宋_GB2312”），避免使用艺术字体，确保打印清晰。
- 位置与对齐：图名标注通常位于图纸标题栏内或图框下方，建议使用“居中”对齐，可通过
MOVE命令微调位置。 - 比例与层级：图名标注中的比例数字应与绘图比例一致，若图纸中有多个比例，需在图名中明确标注（如“局部放大图 1:50”）。
- 快速修改：若需批量修改图名，可通过
FIND命令（快捷键Ctrl+F）搜索并替换文字内容；对于属性块，使用BEDIT命令编辑块定义即可更新所有实例。 - 图层管理：建议将图名标注单独置于“文字层”或“标注层”，并设置图层颜色为“ByLayer”,便于统一控制显示和打印。
常见问题与解决方案
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 图名标注打印过小或过大 | 文字高度未按图纸比例设置 | 根据打印比例调整字高（如1:100比例时，字高设为5mm） |
| 插入属性块后提示信息不显示 | 属性定义时“不可见”选项被勾选 | 重新编辑属性（ATTEDIT），取消“不可见”选项 |
相关问答FAQs
Q1：如何在CAD中为图名标注添加下划线或背景？
A1：添加下划线可通过多行文字编辑器中的“下划线”按钮实现；若需添加背景，可在多行文字编辑器中启用“背景遮罩”功能（点击“格式”面板中的“背景遮罩”），设置填充颜色和边界偏移量,使文字更突出。
Q2：图名标注中的比例符号“:”如何快速输入？
A2：可通过以下两种方式输入：① 在多行文字编辑器中直接输入英文冒号“:”；② 使用字符映射表（输入CHARMAP命令），选择“:”符号后插入，若需使用中文比例符号“比”,可切换至中文输入法输入。
