在CAD绘图过程中，等分命令是常用的功能之一，能够帮助用户快速将线段、圆弧、圆等对象进行等分，便于精确绘图和布局，CAD等分命令的快捷键是DIVIDE（可简写为DIV），通过输入命令或使用快捷键可以快速启动等分功能，以下将详细介绍等分命令的使用方法、操作步骤、注意事项及相关技巧，并结合表格对比不同等分方式的适用场景,最后附上常见问题解答。

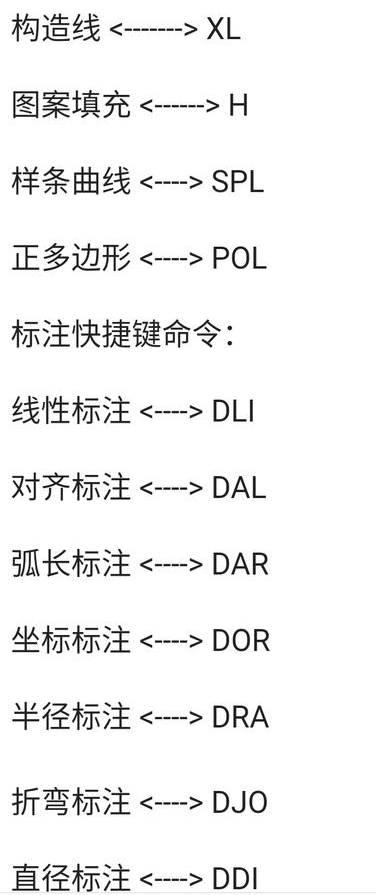

（图片来源网络，侵删）
等分命令的基本使用方法

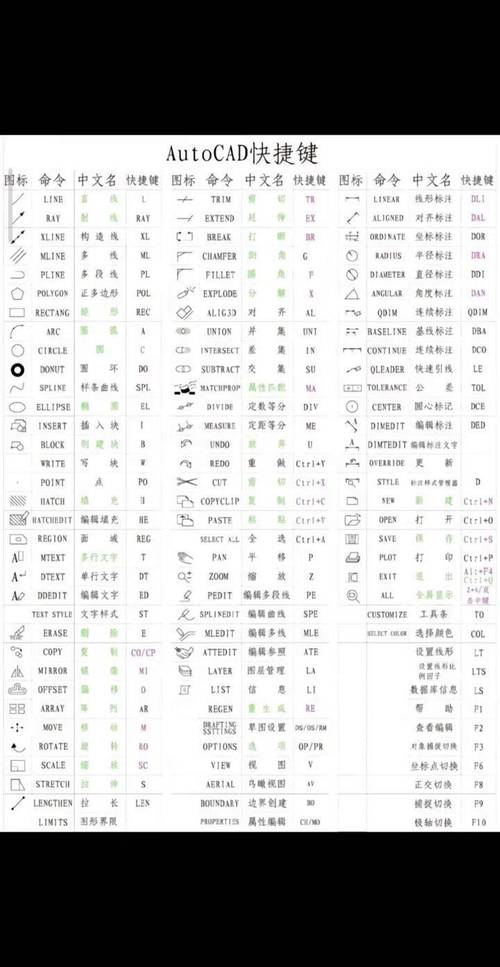

启动等分命令
- 命令行输入：在CAD命令行中直接输入
DIVIDE或简写DIV,按回车键确认。 - 功能区调用：在“默认”选项卡下的“绘图”面板中找到“定数等分”按钮（图标为均匀分布的点或线）,单击启动。
- 菜单栏调用：若使用经典界面，可通过“绘图”→“点”→“定数等分”路径找到命令。
等分对象的类型
CAD等分命令支持对以下对象进行等分：
- 直线、多段线、样条曲线等线性对象
- 圆、圆弧、椭圆等曲线对象
- 矩形、多边形等闭合图形的边（需先分解为独立线段）
等分点的显示与样式
等分后，默认情况下会在对象上显示“点”标记，但点的样式可能过小难以观察,需提前设置点样式：
- 输入命令
DDPTYPE，打开“点样式”对话框，选择明显的点样式（如“×”或“○”），并调整点大小（可设置为相对于屏幕或绝对大小）。 - 若需隐藏点标记，可在等分后冻结或锁定点图层，或使用
BMPOUT等命令导出时忽略点对象。
等分命令的操作步骤
以将一条直线等分为5段为例,具体步骤如下：
- 绘制对象：首先绘制一条直线（或其他待等分对象）。
- 启动命令：输入
DIV并回车，命令行提示“选择要定数等分的对象”。 - 选择对象：单击直线，命令行提示“输入线段数目或 [块(B)]”。
- 输入数目：输入等分段数（如
5），回车确认，直线将自动被等分为5段,并在等分点显示标记。 - 验证结果：启用“对象捕捉”中的“节点”模式，可将鼠标悬停在等分点上,确认位置是否准确。
特殊选项：块（B）
若需要在等分点插入块（如符号或图形），可在步骤4中选择“块（B）”选项：

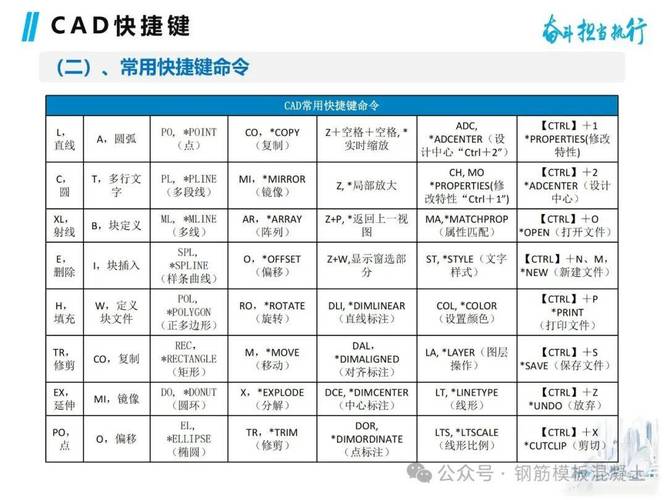

（图片来源网络，侵删）
- 输入
B，回车后提示“输入要插入的块名”。 - 输入已定义的块名称,按回车。
- 提示“是否对齐块和对象？[是(Y)/否(N)]”：
- 选择“是”,块会自动旋转以适应对象方向；
- 选择“否”,块保持原始角度插入。
- 最后输入等分段数,完成块等分。
等分命令的注意事项
- 对象特性要求：
- 等分对象必须是单一连续对象，若为复合对象（如未分解的多段线），需先使用
EXPLODE命令分解。 - 不可对3D实体、视口、文本等对象直接等分。
- 等分对象必须是单一连续对象，若为复合对象（如未分解的多段线），需先使用
- 分段数的限制：
- 等分段数需为2-32767之间的整数,超出范围将提示无效。
- 若分段数过大，可能导致点标记密集难以观察,建议适当调整点样式或分批等分。
- 图层与颜色管理：
- 等分点默认生成在当前图层，若需区分,可提前创建新图层并置为当前。
- 可通过“特性”面板（
Ctrl+1）修改点的颜色、线型等属性。
- 与其他命令的配合：
- 等分点常与“对象捕捉”配合使用，例如结合“节点”捕捉绘制辅助线或阵列对象。
- 等分后可使用
MEASURE命令（测量命令）进行不等距标记,两者功能对比见下表：
| 对比项 | 定数等分（DIVIDE） | 测量（MEASURE） |
|---|---|---|
| 分段方式 | 等距离分段 | 指定固定长度分段 |
| 输入参数 | 段数（如5段） | 段长度（如100单位） |
| 适用场景 | 均匀分割对象 | 按固定间距标记路径 |
| 命令快捷键 | DIV | MEA |
等分命令的高级技巧
- 沿曲线等分：
- 对圆弧或样条曲线等分时，需确保“对象捕捉”关闭,避免误捕捉端点或中点。
- 若需精确控制等分点的位置，可先使用
LIST命令查询对象长度，再根据总长度和段数计算每段长度，结合MEASURE命令辅助验证。
- 动态块与等分：
在动态块中定义等分点参数，可实现块随对象长度自动调整数量的效果,适用于参数化设计。
- 批量等分操作：
- 需对多个相同对象等分时，可使用“选择类似对象”（
SELECTSIMILAR命令）快速选中所有同类对象,再执行等分命令。
- 需对多个相同对象等分时，可使用“选择类似对象”（
- 导出与打印：
若等分点在打印时不需要显示，可创建“点”图层并设置为“不打印”,或在打印设置中关闭该图层。
相关问答FAQs
问题1：为什么等分后看不到点标记？
解答：可能原因有两个：一是点样式设置过小或与对象颜色相近，需通过DDPTYPE命令调整点样式大小和颜色；二是点所在的图层被关闭或冻结，需在“图层特性管理器”中检查图层状态并解锁。
问题2：如何将圆等分为12份并绘制连接线？
解答：首先输入DIV命令，选择圆，输入段数12，设置点样式为可见，然后启用“对象捕捉”中的“节点”和“圆心”模式，使用LINE命令依次连接圆心和各等分点，即可绘制出12条均匀的半径线,完成圆的等分分割。
