在CAD软件中，获取坐标是绘图和设计过程中的基础操作，无论是定位对象、精确绘图还是数据交换，坐标信息都至关重要，CAD提供了多种命令用于获取坐标，这些命令功能各异，适用于不同的场景,熟练掌握它们能显著提升工作效率。
最常用的坐标获取命令是ID命令，通过输入ID并按回车键，用户可以快速查询指定点的坐标，执行该命令后，CAD会提示“指定点：”，此时用户可以通过鼠标点击选择目标点，或者在命令行输入坐标值，选择后，命令行会立即显示该点的X、Y、Z坐标值，X = 100.0000 Y = 50.0000 Z = 0.0000”，其中Z坐标在二维绘图中通常为0，ID命令的优势在于操作简单、响应迅速，适合快速查看单个点的坐标信息,尤其是在需要确认对象位置或进行临时坐标计算时。
对于需要连续获取多个点坐标的场景，LIST命令更为高效，该命令可以显示选定对象的完整信息，包括坐标、图层、线型等属性，使用时，用户只需输入LIST，选择需要查询的对象（可以是点、直线、圆等多种对象），按回车键后，CAD会在文本窗口中列出所有选中对象的详细信息，选择一个直线对象时，LIST命令会显示其起点和终点的坐标、长度、角度等数据，LIST命令的特点是信息全面，适合批量查看对象的几何属性，但需要注意的是，查询结果会在文本窗口中显示,用户可能需要切换窗口查看。

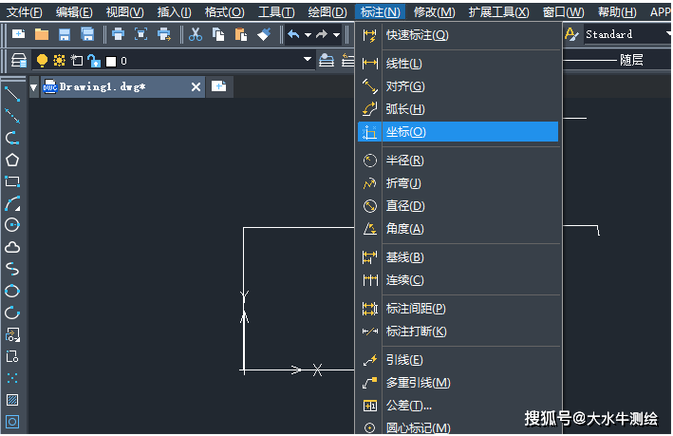

除了查询已有对象的坐标，DIMORDINATE命令（坐标标注）也能间接获取坐标信息，该命令用于创建坐标标注，标注出点相对于坐标原点的X或Y坐标值，执行DIMORDINATE后，选择要标注的点，然后移动鼠标确定标注方向（水平或垂直），即可生成坐标标注文本，标注文本中显示的数值即为该点的坐标值，这种方法不仅能获取坐标，还能在图纸上直接标注，方便后续查看和核对，坐标标注特别适合在大型图纸中定位关键点，如设备安装点、基准点等。
在三维建模中，3DORBIT结合对象捕捉功能可以动态查看点的坐标，通过输入3DORBIT进入三维观察模式，旋转视图至合适角度后，启用对象捕捉（如端点、中点），将鼠标悬停在目标点上，状态栏会实时显示该点的坐标信息，这种方法适用于三维空间中点的快速定位，尤其当视图复杂时,通过旋转视角可以更清晰地捕捉目标点。
PROPERTIES命令（特性选项板）也是一种强大的坐标获取工具，选择对象后输入PROPERTIES，打开特性选项板，在“几何图形”或“位置”类别中，可以查看和修改对象的坐标信息，选择一个圆时，特性选项板会显示圆心的X、Y、Z坐标和半径、面积等数据，PROPERTIES命令的优势在于不仅能查看坐标，还能直接编辑修改，实现坐标的实时调整,适用于需要精确控制对象位置的场合。
| 命令名称 | 主要功能 | 适用场景 | 特点 |
|---|---|---|---|
| ID | 查询指定点的坐标 | 快速查看单个点坐标 | 操作简单，响应迅速 |
| LIST | 显示对象的完整信息（含坐标） | 批量查看对象几何属性 | 信息全面，结果在文本窗口显示 |
| DIMORDINATE | 创建坐标标注，显示点的X/Y坐标值 | 图纸中标注关键点坐标 | 可直接标注，方便查看 |
| PROPERTIES | 查看和修改对象的坐标属性 | 精确调整对象位置 | 可编辑，支持实时修改 |
| 3DORBIT+状态栏 | 动态查看三维空间点的坐标 | 三维建模中点的定位 | 支持视角旋转，适合复杂视图 |
相关问答FAQs
Q1：为什么使用ID命令查询坐标时，Z坐标显示为0？
A：在二维绘图模式下，CAD默认所有对象都在XY平面上，因此Z坐标始终为0，如果需要查询三维对象的Z坐标，需确保在三维空间中操作，或通过切换视图至等轴测、西南等视角，使对象具有真实的Z轴坐标值，检查系统变量Elevation（标高）是否为0，若该值不为0，新创建的对象会自动应用该标高值,导致Z坐标显示为Elevation的值而非0。
Q2：如何快速批量获取多个点的坐标并导出为文件？
A：可以通过以下步骤实现：首先使用SELECT命令框选所有需要查询的点对象；然后输入LIST命令，在文本窗口中查看所有点的坐标信息；将文本窗口中的内容复制并粘贴到记事本等文本编辑器中；通过编写简单的脚本（如Python脚本）或使用Excel的“分列”功能整理数据，导出为CSV或TXT文件，对于高级用户，还可以使用AutoLISP或.NET开发自定义程序，直接提取对象坐标并生成结构化数据文件,实现自动化处理。
