在CAD软件中，等分命令是绘图过程中非常实用的工具，能够帮助用户快速将线段、圆弧、多段线等对象进行等分操作，从而提高绘图效率，等分命令的快捷键是DIVIDE（简写为DIV），通过该命令可以在选定对象上创建等分点或等分块，辅助用户进行精确的尺寸标注和图形布局,以下是关于CAD中等分命令快捷键的详细说明及使用方法。

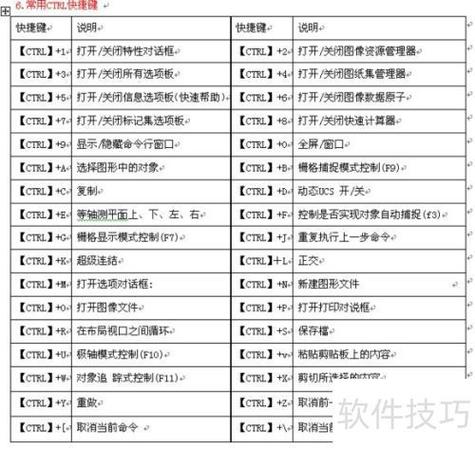

（图片来源网络，侵删）

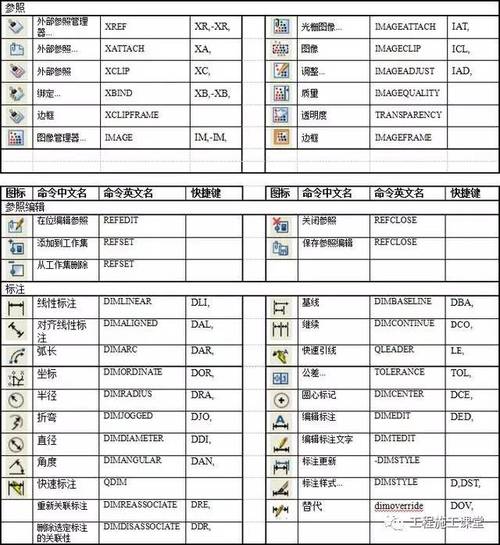

等分命令的基本功能
等分命令主要用于将选定的对象（如直线、圆、圆弧、多段线等）分成若干个相等的部分，用户可以通过指定等分的数量，在对象上生成等分点或插入块，等分点可以作为后续绘图的参考点，例如在绘制建筑平面图时，可以将墙体等分后快速布置门窗；在机械制图中，可以将圆弧等分后绘制均匀分布的孔位，需要注意的是，等分命令生成的默认点样式可能较小，不易观察，用户需要通过DDPTYPE命令调整点样式的大小和样式,以便清晰显示等分结果。
等分命令的执行步骤
- 启动命令：在CAD命令行中输入
DIV（或DIVIDE），然后按回车键确认。 - 选择对象：根据提示选择需要等分的图形对象，例如直线、圆或圆弧。
- 输入分段数量：在命令行中输入需要等分的段数（例如输入
5表示将对象分为5等份），然后按回车键。 - 确认等分方式：系统默认以“点”的形式显示等分结果，用户也可以选择“块”选项，将指定的块插入到等分位置。
- 调整显示：如果等分点不可见，可通过
DDPTYPE命令修改点样式，例如将点样式设置为“十字”或“圆圈”,并调整大小。
等分命令的参数说明
- 对象类型：等分命令支持多种对象类型，包括直线、圆、圆弧、多段线、椭圆等，但不支持三维实体或曲面。
- 分段数量：输入的数值必须为大于1的整数，例如输入
3表示将对象分为3段，生成2个等分点。 - 块选项：若选择“块”，需提前定义块名称，并设置是否对齐块和是否分解块。
- 点样式：默认的点样式可能难以观察，建议通过
DDPTYPE命令调整为可见样式，例如设置点大小为5-10个单位。
等分命令的注意事项
- 对象封闭性：等分命令对封闭对象（如圆、多段线）和非封闭对象（如直线、圆弧）均适用，但封闭对象的等分点数量与分段数量一致，而非封闭对象的等分点数量为分段数量减一。
- 图层管理：等分点会创建在当前图层上，若需单独管理，建议在执行命令前切换至目标图层。
- 块对齐：使用块等分时，若勾选“对齐块”选项，块会自动旋转以适应对象的方向；若取消勾选，块将保持原始角度。
- 编辑限制：等分点或块属于图形的一部分，可通过
EXPLODE命令分解,但分解后无法通过等分命令直接恢复。
等分命令的应用场景
- 建筑绘图：将墙体等分后快速布置门窗或插座位置。
- 机械设计：将圆周等分后绘制均匀分布的螺栓孔或齿轮齿。
- 园林设计：将路径等分后布置树木或路灯等元素。
- 电路设计：将导线等分后标注电气元件的间距。
常见问题及解决方法
在使用等分命令时，可能会遇到一些问题,以下是常见情况及解决方案：
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 等分点不可见 | 点样式太小或颜色与背景相同 | 通过DDPTYPE命令调整点样式的大小和颜色 |
| 等分命令无效 | 选择的对象不支持等分（如三维实体） | 确保选择的是直线、圆、圆弧等支持的对象 |
| 块等分时位置偏移 | 未勾选“对齐块”选项 | 重新执行命令，勾选“对齐块”选项 |
相关问答FAQs
Q1: 为什么使用等分命令后看不到等分点？
A1: 可能是因为默认的点样式太小或与背景颜色相近导致无法观察，可以通过以下步骤解决：
- 输入
DDPTYPE命令并回车，打开“点样式”对话框。 - 选择一种可见的点样式（如“十字”或“圆圈”），并调整“点大小”为合适的值（例如5-10）。
- 点击“确定”后,等分点即可清晰显示。
Q2: 等分命令是否可以将对象按指定距离等分？
A2: CAD的DIVIDE命令只能按数量等分，无法直接按指定距离等分，若需按距离等分，可以使用MEASURE命令（快捷键ME），该命令允许用户指定等分间距，在对象上按固定距离插入点或块，输入ME后选择对象，再输入间距值（如500）,即可每隔500个单位创建一个等分点。
