在CAD软件中，测量面积是一项常见且重要的操作，无论是建筑设计中的房间面积计算、工程制图中的地块面积统计，还是机械设计中的零件表面积估算，都需要用到专门的面积测量命令，CAD中测量面积的核心命令是AREA，此外还结合BOUNDARY（边界创建）、PLINE（多段线）等辅助工具来实现复杂区域的面积计算，以下将从命令调用方式、参数设置、实际应用场景及注意事项等方面进行详细说明。

AREA命令的基本使用方法

AREA命令是CAD中最直接的面积测量工具，通过指定一系列点来定义一个多边形区域，自动计算并显示该区域的面积和周长，调用该命令的方式有多种：

1. 命令行输入：在CAD命令行中直接输入AREA或简写AA，按回车键确认。
2. 功能区面板：在“常用”选项卡下的“绘图”面板中找到“测量”工具下拉菜单，点击“面积”选项。
3. 工具栏：在经典工作界面的“查询”工具栏中点击“面积”图标。

执行命令后，命令行会提示指定第一个角点，用户需依次点击构成区域轮廓的各个顶点，直至形成闭合图形，按回车键结束选择，系统随即显示面积和周长，测量一个矩形房间的面积时，依次点击四个角点即可得到结果，默认面积单位为图形单位（如毫米、米等）,需根据实际需求进行单位转换。

AREA命令的参数选项解析

AREA命令在执行过程中提供多个参数选项，每种选项适用于不同的测量场景：

• 执行对象（O）：当需要测量已创建的封闭图形（如圆、椭圆、多段线、多边形等）的面积时，使用该选项，输入O后选择目标对象，系统会自动计算并显示其面积和周长，测量一个圆形花坛的面积，可直接选择该圆对象，无需逐点指定边界。
• 加面积（A）：用于累加多个区域的面积，在测量完第一个区域后，输入A进入累加模式，继续测量其他区域，系统会实时显示累加总面积，计算多层住宅中所有房间的总面积时，可依次测量每个房间并累加结果。
• 减面积（S）：用于从总面积中减去指定区域的面积，需先通过“加面积”模式设置一个基准面积，然后输入S选择要减去的区域，计算一块土地中扣除建筑物后的剩余面积时，先测量土地总面积，再使用减面积功能扣除建筑物的面积。
• 模式（M）：切换面积的计算模式，包括“评估”和“工具”两种模式，工具”模式可结合BOUNDARY命令自动生成边界并计算面积,提高复杂区域的测量效率。

结合其他命令实现复杂区域面积测量

对于不规则或包含 holes（孔洞）的复杂区域，仅使用AREA命令逐点指定会较为繁琐，此时可结合BOUNDARY或PLINE命令辅助操作：

1. 使用BOUNDARY命令创建封闭多段线：

   • 输入BOUNDARY或简写BO，打开“边界创建”对话框，设置对象类型为“多段线”，点击“拾取点”按钮，在需要测量的区域内任意位置点击，系统会自动检测并生成一个封闭的多段线边界。
   • 生成边界后，使用AREA命令的“执行对象（O）”选项选择该多段线，即可快速获取面积，测量带有L型或不规则边缘的房间面积时，此方法可避免手动逐点点击的误差。

2. 使用PLINE命令手动绘制轮廓：

   • 对于无法自动生成边界的复杂图形（如包含曲线或多个独立部分的区域），可先用PLINE命令手动绘制一条闭合的多段线作为轮廓，确保线条首尾相连。
   • 绘制完成后，通过AREA命令的“执行对象（O）”选项选择该多段线，或使用LIST命令查看多段线的属性（包含面积信息）。

3. 测量带孔洞区域的面积：

   • 对于包含孔洞的区域（如环形广场或带镂空的装饰板），需分别计算外轮廓和孔洞的面积，然后通过“减面积”功能扣除孔洞部分，具体步骤为：先用BOUNDARY命令生成外轮廓多段线并计算面积，再生成孔洞轮廓，使用“减面积”选项扣除孔洞面积,最终得到净面积。

面积测量的实际应用场景与操作示例

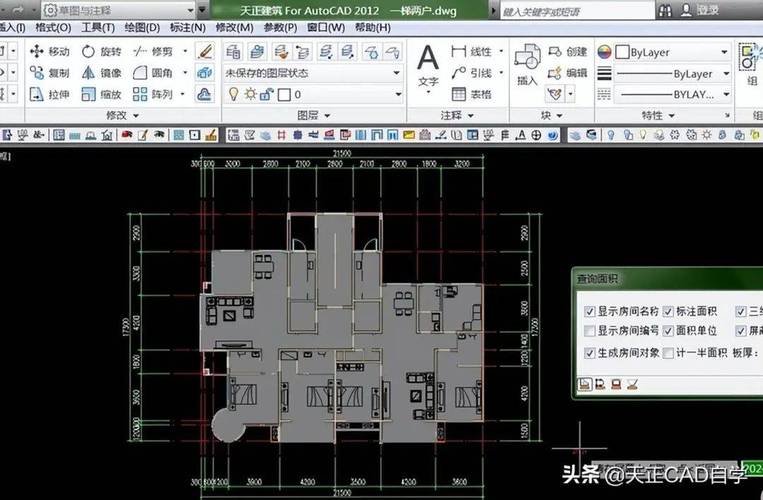

建筑设计中的房间面积统计

在平面图中测量单个房间面积时，可直接使用AREA命令逐点点击墙角；若房间形状规则（如矩形），也可通过输入长度和宽度计算面积（公式：面积=长×宽），对于套内总面积计算，需使用“加面积”功能依次累加所有房间的面积，并注意扣除墙体、柱子等不可利用空间的面积。

地块面积与绿化面积计算

在规划图纸中测量不规则地块面积时，可结合BOUNDARY命令生成地块边界多段线，再用AREA命令测量，若地块包含绿化带、水体等不同功能区，需分别测量各区域面积，并使用图层管理区分不同类型的区域,便于后续统计。

机械设计中的零件表面积估算

对于机械零件的表面积测量（如钣金件展开后的面积），可先使用PLINE命令绘制零件轮廓，然后通过AREA命令计算，若零件包含曲面，需先使用PLANESURF命令将曲面转换为平面,再进行面积测量。

面积测量的注意事项与技巧

1. 单位设置：确保绘图单位与实际需求一致，例如建筑图纸常用毫米为单位，而面积统计时需转换为平方米（1平方米=1,000,000平方毫米），可通过UNITS命令检查或修改单位设置。
2. 图形精度：测量时需确保轮廓线条闭合，若存在微小间隙（如0.001单位），可能导致面积计算错误，可使用JOIN命令合并断开的线条，或启用“对象捕捉”功能确保点与点对齐。
3. 动态输入与实时显示：开启CAD的“动态输入”功能（快捷键F12），可在鼠标旁实时查看当前点的坐标和已绘制区域的面积，提高测量效率。
4. 面积单位标注：若需在图纸中直接标注面积，可使用QLEADER或MTEXT命令输入计算结果，或通过FIELD命令插入动态面积字段（随图形修改自动更新）。

相关问答FAQs

问题1：如何测量CAD中由多个独立线条组成的封闭区域的面积？
解答：当区域由多条独立线条（如直线、圆弧）组成时，需先将其转换为封闭的多段线，操作步骤如下：（1）输入PEDIT命令，选择其中一条线条，输入“合并（J）”选项；（2）依次选择其他需要合并的线条，确保所有线条首尾相连或相交，按回车键完成合并；（3）合并后生成闭合多段线，使用AREA命令的“执行对象（O）”选项选择该多段线即可获取面积，若线条无法直接合并，可先用BOUNDARY命令生成封闭边界,再测量边界面积。

问题2：为什么在CAD中使用AREA命令测量面积时，结果始终为0或显示错误？
解答：出现该问题通常由以下原因导致：（1）未形成闭合区域：指定的点未首尾相连，导致图形不闭合，可通过输入CLOSE命令（在PLINE或LINE命令中）自动闭合线条，或检查起点和终点是否重合。（2）对象选择错误：使用“执行对象（O）”选项时，选择了非封闭对象（如开放的直线、未闭合的多段线），需确保选择的是闭合图形，或使用BOUNDARY命令重新生成封闭边界。（3）坐标系问题：若图形位于不同的UCS（用户坐标系）中，可能导致计算错误，可输入UCS命令将坐标系切换至世界坐标系（WCS）后再测量。
