CAD中的插入命令是设计中非常实用的功能，主要用于将外部图形、块、图像或其他格式的文件整合到当前绘图环境中，提高绘图效率，以下是关于CAD插入命令的详细使用方法和注意事项，内容涵盖基本操作、参数设置、常见问题及技巧,帮助用户快速掌握这一功能。

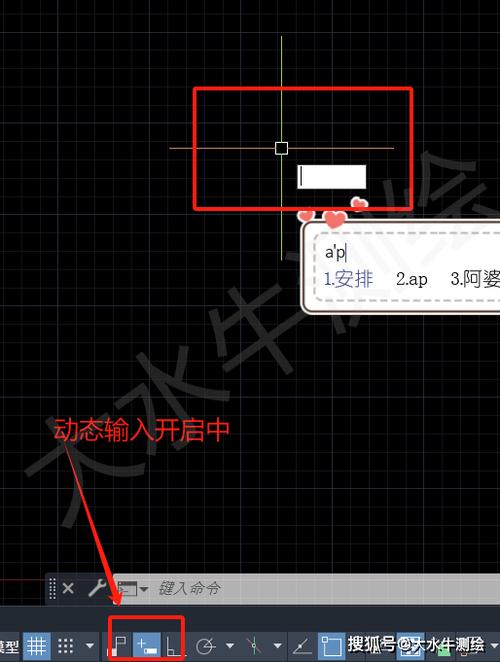

（图片来源网络，侵删）

插入命令的基本使用方法

在CAD中，插入命令主要通过“INSERT”命令实现，启动该命令的方式有多种：

启动命令后，系统会弹出“插入”对话框，用户需选择要插入的文件或块，并设置相关参数，以下是具体步骤：

选择插入对象：
- 在“插入”对话框中，点击“浏览”按钮，找到并选择本地存储的DWG文件、DXF文件、图像（如JPG、PNG）或外部参照（Xref）。
- 若需插入内部块（已定义的图块），可直接在“名称”下拉列表中选择。
设置插入点：
（图片来源网络，侵删）
- 插入点是对象定位的基准，可通过两种方式指定：
  - 在屏幕上指定：勾选“在屏幕上指定”选项，插入后通过鼠标点击选择位置。
  - 输入坐标：取消勾选，在“X”“Y”“Z”文本框中输入精确的坐标值。
设置缩放比例：
- 控制插入对象的大小，支持统一缩放或各轴向独立缩放。
- 若勾选“统一比例”，则只需输入“X”轴比例值，Y、Z轴自动同步；否则需分别设置三个轴向的比例。
- 比例因子可正可负，负值表示镜像翻转对象。
设置旋转角度：

输入旋转角度值（单位为度），或勾选“在屏幕上指定”后通过鼠标动态旋转。
其他选项：

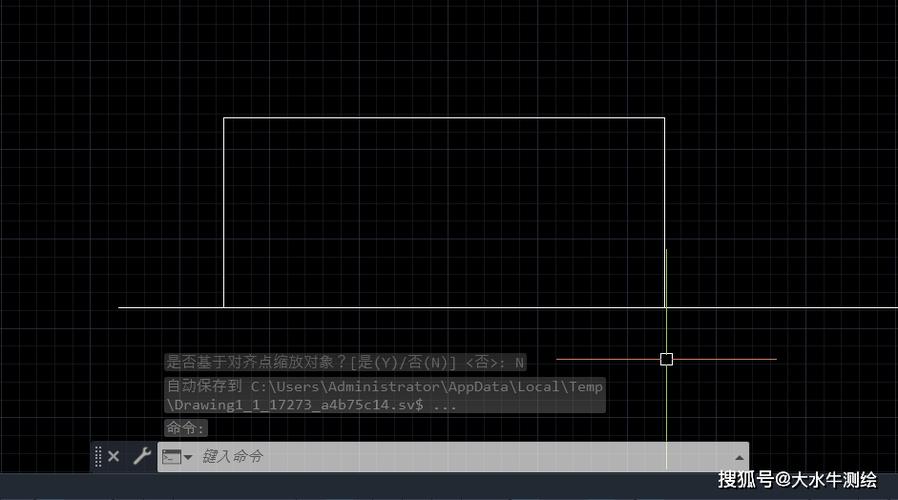

（图片来源网络，侵删）
- 分解：勾选后，插入的块或外部参照将分解为单个对象，便于单独编辑；否则保持整体性。
- 属性：若插入的块包含属性（如文字信息），需在“编辑属性”对话框中修改其值。

插入块（Block）：
- 内部块需提前通过“BLOCK”命令定义，否则无法在“名称”列表中找到。
- 若插入外部块（“.dwg”文件），需确保文件路径正确，避免因文件移动导致插入失败。
插入图像：
- 支持常见图像格式，但需注意图像分辨率过高可能导致文件卡顿，建议提前优化图像尺寸。
- 插入后可通过“IMAGEFRAME”命令控制边框显示，通过“IMAGEADJUST”调整亮度、对比度。
插入外部参照（Xref）：
- 外部参照与块的区别在于，其数据与源文件动态关联，源文件修改后，参照内容会自动更新（需重载）。
- 插入时需设置路径类型（绝对路径、相对路径或无路径），推荐使用相对路径以避免文件移动后失效。
插入OLE对象：

通过“INSERT”命令的“OLE对象”选项，可嵌入Word文档、Excel表格等，但需注意OLE对象在CAD中编辑性较差，建议仅用于简单展示。

通过设计中心插入：

使用“ADCENTER”命令打开设计中心，可浏览本地或网络中的图形文件，直接拖拽块、图层或样式到当前绘图区，实现快速插入。
批量插入：

若需插入多个相同对象，可先插入一个并设置“分解”，然后通过“COPY”命令阵列复制；或通过“SCRIPT”命令编写脚本实现批量操作。
调整插入比例的快捷方式：
- 插入过程中，命令行会提示“指定插入点或[比例(S)/X/Y/Z/旋转(R)/预览比例(PS)/PX/PY/PZ/预览旋转(PR)]”：
  - 输入“S”可统一调整比例；
  - 输入“X/Y/Z”可单独调整轴向比例；
  - 输入“R”可实时旋转对象。
与图层配合使用：

插入前建议创建独立图层，便于管理插入对象，将外部参照放在“Xref”图层，关闭该图层即可快速隐藏所有参照。

插入对象显示不完整或偏移：
- 原因：插入比例设置错误，或对象坐标原点与当前绘图坐标系不匹配。
- 解决：检查比例参数，或通过“BASE”命令重新定义源文件的插入基点。
外部参照无法更新：
- 原因：源文件路径被修改，或未执行“绑定”操作。
- 解决：通过“外部参照”管理器（XREF命令）重新加载路径，或使用“绑定”将参照转换为永久块。
