CATIA扫描命令是三维建模中非常强大的工具之一,主要用于通过沿指定路径扫描二维轮廓或截面来生成三维实体或曲面，该命令在机械设计、汽车制造、航空航天等领域应用广泛，能够高效创建具有复杂形状的零件，如管道、弹簧、型材等，扫描命令的核心在于定义扫描路径和轮廓，并根据不同需求设置扫描参数，如参考元素、多轮廓控制、合并方式等，从而灵活生成符合设计要求的模型。
使用扫描命令时,首先需要明确扫描类型，CATIA中的扫描命令主要分为“扫掠”（Sweep）和“多截面扫掠”（Multi-Section Sweep）两大类，扫掠命令适用于单一轮廓沿路径扫描的情况，而多截面扫掠则允许通过多个不同位置的轮廓进行过渡扫描，生成更复杂的形状，在设计一个变径管道时，可以使用多截面扫掠，通过定义入口、出口和中间位置的截面轮廓，自动生成平滑过渡的三维模型。
在操作流程上,扫描命令的基本步骤包括：选择轮廓、定义路径、设置参考元素和参数，轮廓可以是草图中的二维图形，也可以是已存在的边线或曲线；路径则可以是直线、圆弧、样条曲线或其他类型的曲线，用户还可以通过“引导线”（Guide Curves）控制轮廓在扫描过程中的方向变化，或通过“拔模角度”（Draft Angle）实现轮廓的缩放效果，在创建一个带锥度的弹簧时，可以设置引导线为螺旋线，并指定拔模角度，使弹簧的截面逐渐变化。
扫描命令的参数设置直接影响最终模型的生成质量。“合并相切元素”（Merge Tangent Elements）选项可以使相邻的扫描段平滑过渡，避免出现棱角；“控制点”（Control Points）功能允许用户通过调整路径或轮廓上的控制点，优化曲线的形状和光顺度，对于多截面扫掠，还可以设置“耦合方式”（Coupling），如“比率耦合”“相切耦合”或“顶点耦合”，以控制不同轮廓之间的过渡方式，这些参数的合理设置是生成高质量模型的关键。
以下表格总结了CATIA扫描命令中常用的参数及其作用：
| 参数名称 | 作用说明 |
|---|---|
| 轮廓（Profile） | 定义扫描的二维截面，可以是草图或曲线 |
| 路径（Path） | 定义轮廓扫描的轨迹，决定模型的基本形状 |
| 引导线（Guide） | 控制轮廓在扫描过程中的方向变化，避免轮廓扭曲 |
| 拔模角度（Draft） | 设置轮廓在扫描过程中的缩放角度，用于生成锥形或变径结构 |
| 合并相切元素 | 使相邻扫描段平滑过渡，适用于连续曲线路径 |
| 耦合方式 | 多截面扫掠中控制轮廓之间的过渡方式，影响模型的平滑度和连续性 |

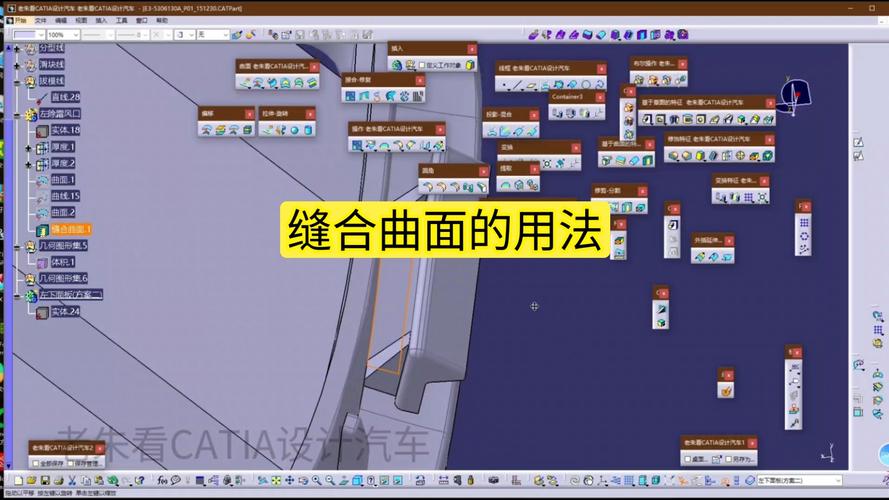

在实际应用中,扫描命令也常与其他命令结合使用，以实现更复杂的设计，可以先使用“草图”命令绘制轮廓和路径，再通过“扫掠”生成基础模型，最后利用“圆角”或“倒角”命令对模型进行细节处理，扫描命令还可以用于曲面建模，通过定义开放轮廓或路径生成曲面，再通过“曲面填充”或“缝合”等命令形成封闭实体。
需要注意的是,扫描命令的成功应用依赖于轮廓和路径的正确定义，如果轮廓或路径存在自相交、不连续或几何错误，可能会导致扫描失败或生成畸形模型，在使用扫描命令前，建议先检查轮廓和路径的几何性质，确保其符合设计要求，对于复杂的多截面扫掠，建议逐步增加截面数量，并通过实时预览观察模型变化，避免一次性设置过多参数导致难以调整。
相关问答FAQs：
-
问：使用CATIA扫描命令时，提示“轮廓无法定义”，可能的原因是什么？
答：该问题通常由以下原因导致：①轮廓或路径存在几何错误，如自相交、断点或重叠；②轮廓未完全闭合（对于实体扫描）；③路径与轮廓的位置关系不正确，导致扫描方向冲突，解决方法是先检查轮廓和路径的几何性质，确保其连续且无错误，必要时使用“修复”命令清理曲线。

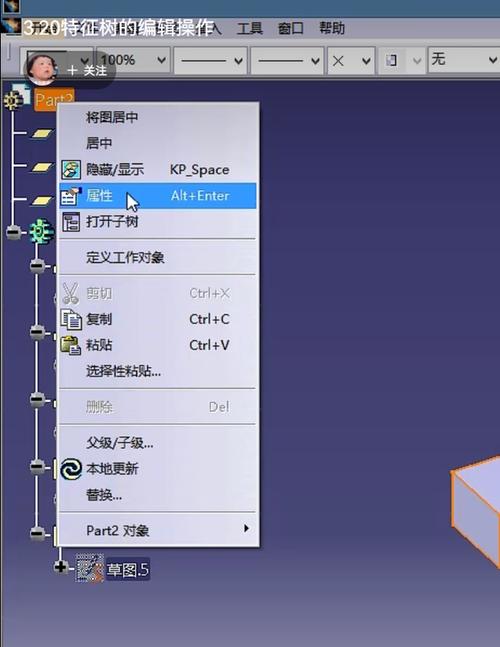

（图片来源网络，侵删） -
问：如何通过扫描命令生成具有均匀壁厚的管道模型？
答：可以使用“多截面扫掠”命令，通过定义多个同心圆轮廓（直径逐渐变化），并设置“比率耦合”方式，确保各轮廓之间的过渡均匀，启用“厚曲面”选项，指定壁厚参数，即可生成壁厚均匀的管道模型，若需调整壁厚变化，可通过引导线或拔模角度进一步控制。
