在CAD绘图过程中，精确绘制几何图形是保证设计准确性的关键，而“垂足命令”（Perpendicular）作为常用的对象捕捉模式之一，能够帮助用户快速绘制与已知线段、曲线或平面垂直的线段，极大提高绘图效率，本文将详细介绍CAD垂足命令的使用方法、应用场景、操作技巧及注意事项,并结合实例说明其具体应用。
垂足命令的基本概念与功能
垂足命令是CAD对象捕捉（Osnap）功能中的一个重要选项，其核心作用是在绘图过程中自动捕捉或绘制与指定对象垂直的点，当用户需要绘制一条线段，使其端点位于某条直线、多段线、圆弧或圆的切线上，且与该对象形成90度夹角时，垂足命令便能精准定位目标点，这一功能广泛应用于机械制图中的尺寸标注、建筑图纸中的垂直关系构建、电气图中的导线连接等场景,是确保图形几何关系准确的重要工具。
垂足命令的启用方法
在CAD中，垂足命令的启用方式多样，用户可根据绘图习惯选择最便捷的操作途径：
通过状态栏启用
- 临时捕捉：在CAD界面底部状态栏中找到“对象捕捉”按钮（通常显示为磁铁图标），右键单击选择“设置”，在弹出的“草图设置”对话框中切换到“对象捕捉”选项卡，勾选“垂足”选项，启用后，用户在绘图过程中可按住
Shift键右键，临时选择“垂足”进行单次捕捉。 - 固定捕捉：若需长期启用垂足捕捉，可在“对象捕捉”设置中勾选“启用对象捕捉”，之后绘图时系统将自动识别垂足点，无需每次手动选择。
通过命令行输入
- 临时垂足捕捉：在命令行输入
PER（Perpendicular的缩写）后按回车键，此时系统提示“选择对象”，用户需先点击目标线段（作为垂直基准），再移动光标至绘图区域，系统会自动显示与该对象垂直的临时追踪线，点击即可确定垂足点。 - 绘图命令中直接调用：在执行
LINE（直线）、XLINE（构造线）、PLINE（多段线）等绘图命令时，可在指定点提示下输入PER，系统将切换至垂足捕捉模式，后续操作与临时捕捉一致。
通过工具栏或功能区
- 经典模式：在工具栏中调出“对象捕捉”工具栏，直接点击“垂足”按钮即可启用临时捕捉。
- 功能区模式：在“常用”或“插入”选项卡的“绘图”面板中，点击“对象捕捉”下拉菜单，选择“垂足”选项。
垂足命令的操作步骤与实例
以绘制一条与已知直线垂直的线段为例，具体操作步骤如下：
- 绘制已知直线：首先使用
LINE命令绘制一条直线AB，作为垂直基准对象。 - 启用直线命令：输入
LINE命令，按回车键，系统提示“指定第一个点”，此时若需从直线AB外一点C开始绘制，可先点击确定点C；若需从直线AB上的某点开始，可结合“端点”或“交点”捕捉确定起点。 - 调用垂足捕捉：在系统提示“指定下一点”时，输入
PER并按回车键，光标移动至直线AB附近，系统会自动显示垂直符号（通常为一个小方块或垂直标记），此时点击即可确定线段的终点D，使CD垂直于AB。 - 完成绘制：按回车键结束直线命令，最终得到一条与AB垂直的线段CD。
特殊场景应用：
- 与圆或圆弧垂直：若需绘制与圆相切的线段（注：CAD中“垂足”对圆实际为“法线”，即过圆心的垂线），选择圆作为目标对象后，系统会捕捉圆上一点，使线段与圆半径方向垂直（即切线方向）。
- 与多段线或样条曲线垂直：对于非直线对象，垂足命令会捕捉与曲线在该点处切线垂直的点，需注意曲线的曲率变化可能影响垂足位置。
垂足命令的实用技巧与注意事项
技巧一：结合其他捕捉模式使用
在实际绘图中，垂足命令常需与其他捕捉模式（如“端点”“交点”“圆心”）配合使用，绘制一条连接两直线且垂直于其中一条线段时，可先通过“端点”捕捉第一条直线的端点，再调用PER捕捉第二条直线的垂足点，确保位置精确。
技巧二：使用“自”（FROM）基点捕捉
当需从某参考点开始绘制垂线时，可结合“自”捕捉，输入LINE命令后，先输入FROM，点击参考点P，输入偏移量（如@10,0），再调用PER捕捉目标直线的垂足，实现从指定位置绘制垂线。
注意事项：
- 对象选择的重要性：启用垂足捕捉后，必须先选择目标对象（直线、圆等），否则系统无法识别垂直关系，选择时需确保点击位置准确，避免误选邻近对象。
- 3D环境下的差异：在三维建模中，垂足命令默认捕捉与当前视图平面垂直的点，若需在三维空间中绘制垂直线段，需结合“对象捕捉”中的“垂足”与“点过滤器”或“UCS”坐标切换，确保垂直方向正确。
- 临时捕捉的优先级：当同时启用多种临时捕捉时（如按住
Shift+右键选择“垂足”和“交点”），系统会根据光标位置优先捕捉最近符合条件的点，需注意光标位置的调整。
垂足命令常见问题与解决方案
问题：为什么启用垂足捕捉后，无法捕捉到垂直点？
原因分析：
- 未在“对象捕捉设置”中勾选“垂足”选项；
- 目标对象未被选中或选择错误（如选择了非直线对象）；
- 绘图区域缩放比例过大或过小，导致捕捉点未显示；
- 命令行中未正确调用
PER命令或处于其他捕捉模式覆盖状态。
解决方案：
- 检查“草图设置”中的“对象捕捉”选项卡，确保“垂足”已勾选并启用；
- 重新选择目标对象，确保点击位置准确；
- 调整视图缩放比例，使目标对象清晰可见；
- 在命令行输入

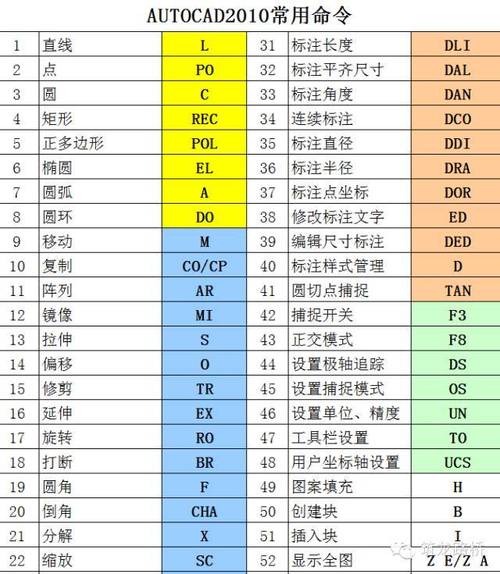

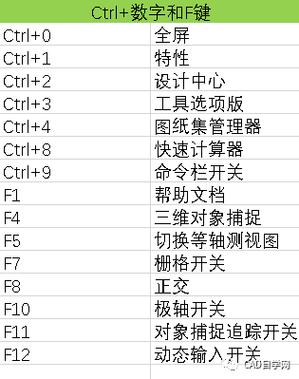

OSNAP，检查对象捕捉状态，或按F3键切换对象捕捉的开启/关闭。
问题：如何绘制与多条直线同时垂直的线段？
场景说明：在机械设计中，有时需绘制一条公垂线，使其同时垂直于两条不平行的直线。
操作步骤：
- 输入
XLINE（构造线）命令，按回车键； - 输入
PER，选择第一条直线AB，系统提示“通过点”； - 再次输入
PER，选择第二条直线CD，系统会自动生成与AB和CD同时垂直的构造线（即公垂线）； - 使用

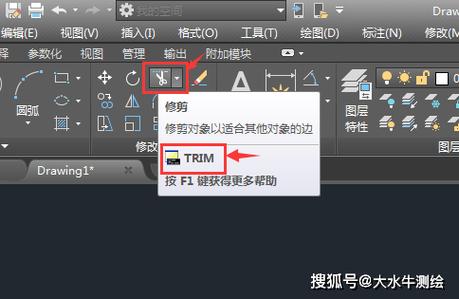

TRIM或BREAK命令修剪多余部分，得到最终的公垂线段。
注意事项：若两条直线平行，则无法生成公垂线（此时两直线距离处处相等，可使用OFFSET命令绘制平行线）。
CAD垂足命令是精确绘图的核心工具，通过掌握其启用方法、操作步骤及结合其他捕捉模式的技巧，用户可快速构建复杂的几何垂直关系，大幅提升绘图效率与准确性，在实际应用中，需注意目标对象的选择、3D环境下的操作差异以及常见问题的解决方案，确保命令功能得到充分发挥，无论是机械、建筑还是电气设计，垂足命令都是不可或缺的辅助工具,合理运用将为设计工作带来极大便利。
相关问答FAQs
Q1: 垂足命令和正交模式（ORTHO）有什么区别？
A: 垂足命令（Perpendicular）是对象捕捉功能，用于绘制与特定对象（如直线、圆）垂直的线段，其垂直关系基于目标对象的几何特性；而正交模式（ORTHO）是状态栏开关，用于限制绘制的线段只能沿水平或垂直方向（与当前坐标系轴平行），不依赖特定对象，垂足命令是“对对象垂直”，正交模式是“对坐标轴垂直”。
Q2: 在绘制与圆弧垂直的线段时，为什么捕捉到的点不是预期的切点？
A: CAD中的“垂足”对圆弧或圆的捕捉，实际是捕捉与圆弧在该点处法线（即过圆心的半径）垂直的点，也就是圆弧的切线方向，若未捕捉到预期切点，可能是由于圆弧的曲率较大或光标位置偏离，导致系统识别了错误的垂足点，此时可尝试放大视图，精确点击圆弧靠近目标位置的区域，或结合“切点”（Tangent）捕捉进行辅助绘制。
