在CAD软件中,图形重合命令是实现高效绘图和编辑的重要工具,主要用于将多个图形对象精确对齐或合并到同一位置,从而提升绘图精度和效率,不同CAD软件(如AutoCAD、浩辰CAD等)提供的重合命令名称和操作方式可能略有差异,但核心功能均围绕“对齐”和“合并”展开,以下将从命令类型、操作步骤、应用场景及注意事项等方面进行详细说明。

常用图形重合命令类型及功能
-
ALIGN(对齐)
功能:通过指定源对象和目标对象的对应点,将源对象移动、旋转或缩放后与目标对象对齐,支持2点和3点对齐,可同时调整位置和方向。
适用场景:将倾斜的图形调整至水平/垂直、将不同比例的图形统一尺寸、将分散的部件组装到指定位置。 -
MOVE(移动)+ 目标捕捉
功能:结合对象捕捉(如端点、中点、交点等),将图形精确移动到目标位置,虽非独立“重合命令”,但通过捕捉可实现重合效果。
适用场景:简单图形的位置调整,如将线段端点对齐到圆心、将矩形一角移动到另一图形的顶点。 -
COINCIDE(重合)
功能:部分CAD软件(如浩辰CAD)提供的专用命令,强制两个对象(如点、线、圆)的指定特征点重合,无需手动计算偏移。
适用场景:确保点与点、点与线、线与线的精确重合,尤其在绘制复杂装配图或地形图时常用。 -
OVERKILL(删除重复对象)
功能:识别并删除完全重合或部分重叠的图形对象,避免冗余元素,支持设置容差范围,可区分“视觉重合”和“精确重合”。

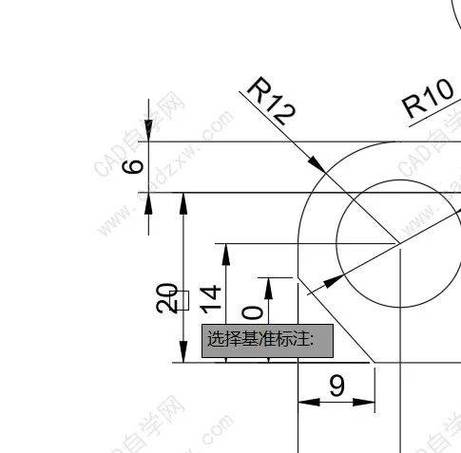

适用场景:清理因复制、粘贴产生的重复线条、合并重叠的多段线或边界。(图片来源网络,侵删) -
JOIN(合并)
功能:将首尾相连或重叠的线段、圆弧等合并为单一对象,间接实现“重合”后的无缝连接。
适用场景:将多条断开的直线合并为一条多段线,或将相邻的圆弧合并为完整圆。
典型操作步骤(以AutoCAD为例)
使用ALIGN命令对齐图形
- 步骤1:输入
ALIGN
命令,按回车键。 - 步骤2:选择需要对齐的源对象(如倾斜的矩形),按回车键确认。
- 步骤3:指定源对象的第一个点(如矩形左上角)和目标对象的第一个点(如目标图形的左上角),按回车键。
- 步骤4:指定源对象的第二个点(如矩形右下角)和目标对象的第二个点(如目标图形的右下角),按回车键。

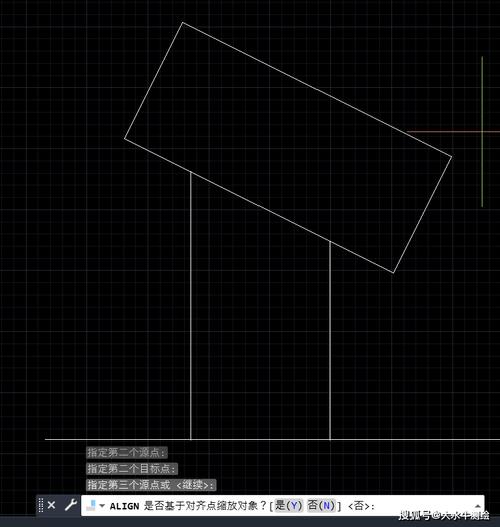

- 步骤5:系统提示“是否基于对齐点缩放对象?”,选择“是”则自动调整源对象比例,选择“否”仅移动和旋转。
使用OVERKILL删除重复对象
- 步骤1:输入
OVERKILL
命令,打开“删除重复对象”对话框。 - 步骤2:设置容差(如“0.001”),勾选“重叠对象”“嵌套对象”等选项。
- 步骤3:选择需清理的图形范围,点击“确定”即可自动删除重复对象。
使用JOIN命令合并图形
- 步骤1:输入
JOIN
命令,选择目标对象(如一条直线)。 - 步骤2:选择要合并的对象(如与之端点相连的另一条直线),按回车键。
- 步骤3:系统提示“已合并1条线段”,合并完成。
应用场景对比
场景需求 | 推荐命令 | 优势 |
---|---|---|
调整图形位置和方向 | ALIGN | 支持多点对齐,可同时处理位置和旋转 |
简单点对齐或位置移动 | MOVE+对象捕捉 | 操作直观,无需复杂设置 |
确保特征点精确重合 | COINCIDE | 一步到位,减少手动误差 |
清理重复或重叠图形 | OVERKILL | 自动识别并删除,提升绘图整洁度 |
合并断开的线条或曲线 | JOIN | 生成单一对象,便于后续编辑 |
注意事项
- 对象捕捉设置:使用重合命令前,需确保“对象捕捉”功能已开启,并勾选端点、中点、交点等关键捕捉模式,否则可能导致对齐偏差。

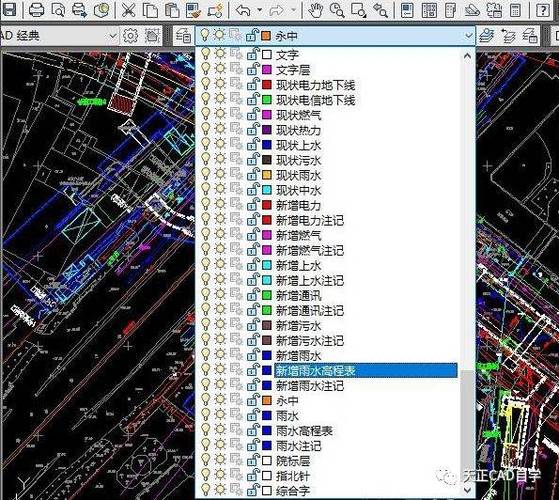

- 图层管理:若目标对象与源对象位于不同图层,建议先锁定或冻结无关图层,避免误选。
- 容差范围:使用OVERKILL时,容差值需根据绘图精度设置(如机械图建议0.001,建筑图可适当放宽)。
- 复杂图形处理:对于多个图形的重合,建议分步操作(如先对齐主体,再调整细节),避免一次性选择过多对象导致错误。
相关问答FAQs
Q1:为什么使用ALIGN命令后,图形位置仍未对齐?
A1:可能原因包括:① 未开启对象捕捉,导致对应点选择偏差;② 目标对象本身存在尺寸或位置误差;③ 操作时未正确指定源点和目标点的对应关系(如源点1应与目标点1对齐,而非目标点2),建议检查对象捕捉设置,并重新选择对应点对齐。
Q2:如何快速判断多个图形是否存在重合或重叠?
A2:可通过以下方法:① 使用“窗口缩放”功能局部放大图形,观察边界是否完全重合;② 输入LIST
命令,选择对象查看坐标值,若坐标差异小于容差(如0.001),则视为重合;③ 使用“快速选择”功能,按图层、颜色等属性筛选对象,集中检查疑似重叠区域。
