在CAD绘制墙体的过程中，掌握核心命令和操作流程是高效完成设计的关键，墙体作为建筑图纸的基础元素，其绘制精度直接影响后续门窗、家具等构件的布置，本文将详细解析CAD中绘制墙体的常用命令、操作步骤及实用技巧,帮助用户系统掌握墙体绘制技能。
在CAD中绘制墙体，首先需明确墙体的基本属性：厚度、高度、材料及定位关系，传统绘制方法多采用“多线”（MLINE）命令，通过设置多线样式定义墙宽和偏移量，快速创建双线墙体，具体操作步骤如下：
- 设置多线样式：输入“MLSTYLE”命令，打开多线样式对话框，新建样式并设置元素偏移量（如标准240mm墙可设置偏移+120和-120），同时添加封口线条确保墙体端头闭合。
- 绘制多线墙体：输入“MLINE”命令，设置对正方式（通常选择“无”Z）和比例（比例值=墙厚/偏移量之和，如240mm墙比例为1），沿轴线或参考点绘制墙体轮廓。

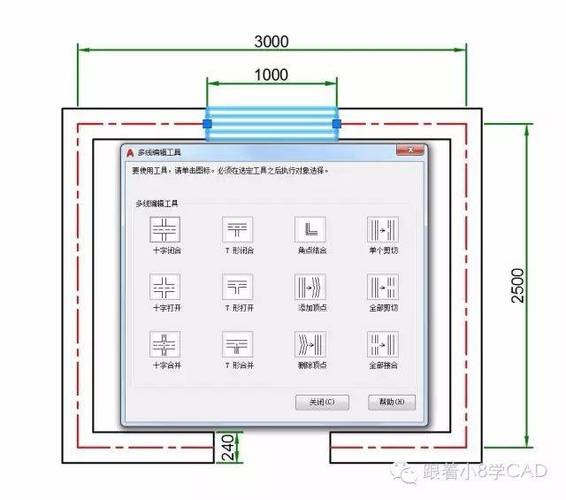

- 编辑多线接头：使用“MLEDIT”命令，通过“T形打开”“十字合并”等工具处理墙体交叉处的连接关系，避免重叠或间隙。
随着CAD版本升级，“墙体”命令（如天正建筑中的“墙体绘制”）逐渐成为更高效的选择，此类命令集成了墙体参数设置、智能捕捉和编辑功能，操作流程更为简化：
- 参数化绘制：启动“墙体”命令后，在属性栏中直接输入墙厚、底高、层高等参数，无需手动调整样式。
- 智能捕捉：启用端点、交点捕捉功能，沿轴线或已有墙体端点绘制，系统自动处理墙体连接，如“L形墙”可一键生成直角连接。
- 编辑工具：使用“墙体修改”命令（如“加墙”“减墙”“改墙厚”），通过选择墙体边界快速调整墙体长度或厚度，避免重复绘制。
对于复杂墙体（如弧形墙、异形墙），可采用“多段线”（PLINE）或“圆弧”（ARC）命令结合“拉伸”（STRETCH）命令实现，具体步骤为：先用PLINE绘制墙体中心线，通过“偏移”（OFFSET）命令生成双线轮廓，再使用“分解”（EXPLODE）和“修剪”（TRIM）命令细化端部形状，弧形墙体则可直接选择“MLINE”命令中的“圆弧”选项，或通过PLINE绘制后设置线宽（LWEIGHT）模拟墙体厚度。
墙体绘制完成后，需进行必要的检查与优化，常见问题及解决方法包括：
- 墙体不闭合：使用“边界”（BOUNDARY）命令生成闭合区域，检查多线样式偏移量是否正确。
- 墙体交叉处重叠：通过“MLEDIT”的“全部剪切”功能清理多余线条，或使用“合并”（JOIN）命令整合墙体。
- 图层管理：建议将墙体单独置于“WALL”图层，并设置统一颜色和线型，便于后续修改和打印。

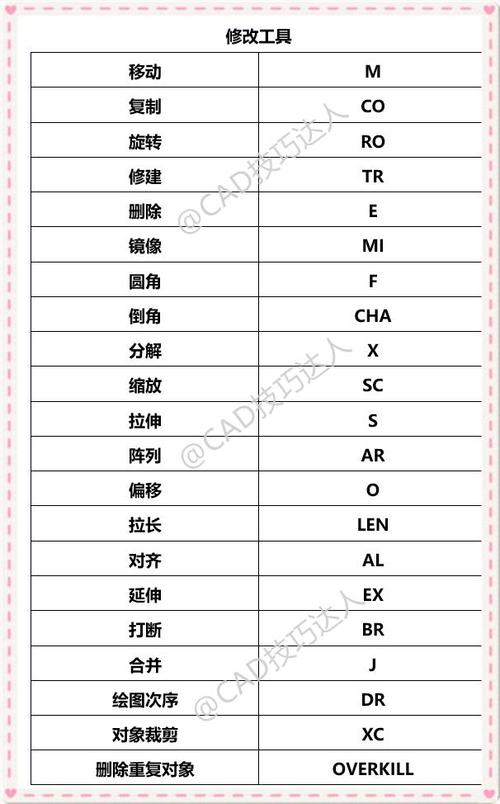

以下为CAD墙体绘制常用命令对照表，帮助用户快速查阅：
| 功能需求 | CAD命令 | 适用场景 |
|---|---|---|
| 绘制标准双线墙体 | MLINE | 轴线明确的矩形墙体 |
| 参数化墙体绘制 | 墙体（天正等插件） | 快速创建带参数的建筑墙体 |
| 绘制弧形墙体 | PLINE+OFFSET | 圆弧形或不规则轮廓墙体 |
| 编辑墙体连接 | MLEDIT | 处理多线交叉、T形接头 |
| 修改墙体厚度 | CHANGE/PROPERTIES | 调整已绘制墙体的全局或局部厚度 |
相关问答FAQs
Q1：如何快速绘制一堵带门窗洞口的墙体？
A：可采用“墙体-门窗”命令（如天正建筑），在绘制墙体时直接插入门窗构件，或先绘制墙体，使用“门窗”工具（如“INSERT”或专业插件命令）在指定位置添加门窗，通过“修剪”（TRIM）命令清理洞口边界，若需精确控制洞口尺寸，可先绘制矩形洞口轮廓，再用“布尔运算”（如“SUBTRACT”）从墙体中减去洞口区域。
Q2：CAD中绘制的墙体如何转换为可编辑的封闭多段线？
A：若墙体由多线（MLINE）绘制，需先使用“MLEDIT”的“全部炸开”选项将多线分解为独立直线，再通过“边界”（BOUNDARY）命令基于直线轮廓生成闭合多段线，若墙体为参数化墙体（如天正墙体），可直接使用“转PLINE”命令（部分插件提供）或通过“EXPLODE”分解后手动编辑为闭合多段线，转换后，可利用“编辑多段线”（PEDIT）命令进行顶点调整或合并操作。
