SolidWorks作为一款功能强大的三维机械设计软件，其高级命令的掌握能够显著提升设计效率与模型精度，这些命令通常用于处理复杂几何结构、优化装配体性能以及实现高级仿真分析,以下将详细介绍几类核心高级命令的应用场景与操作要点。

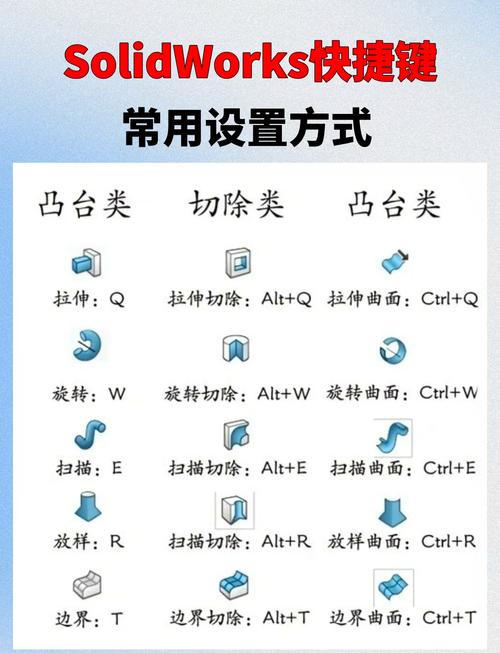

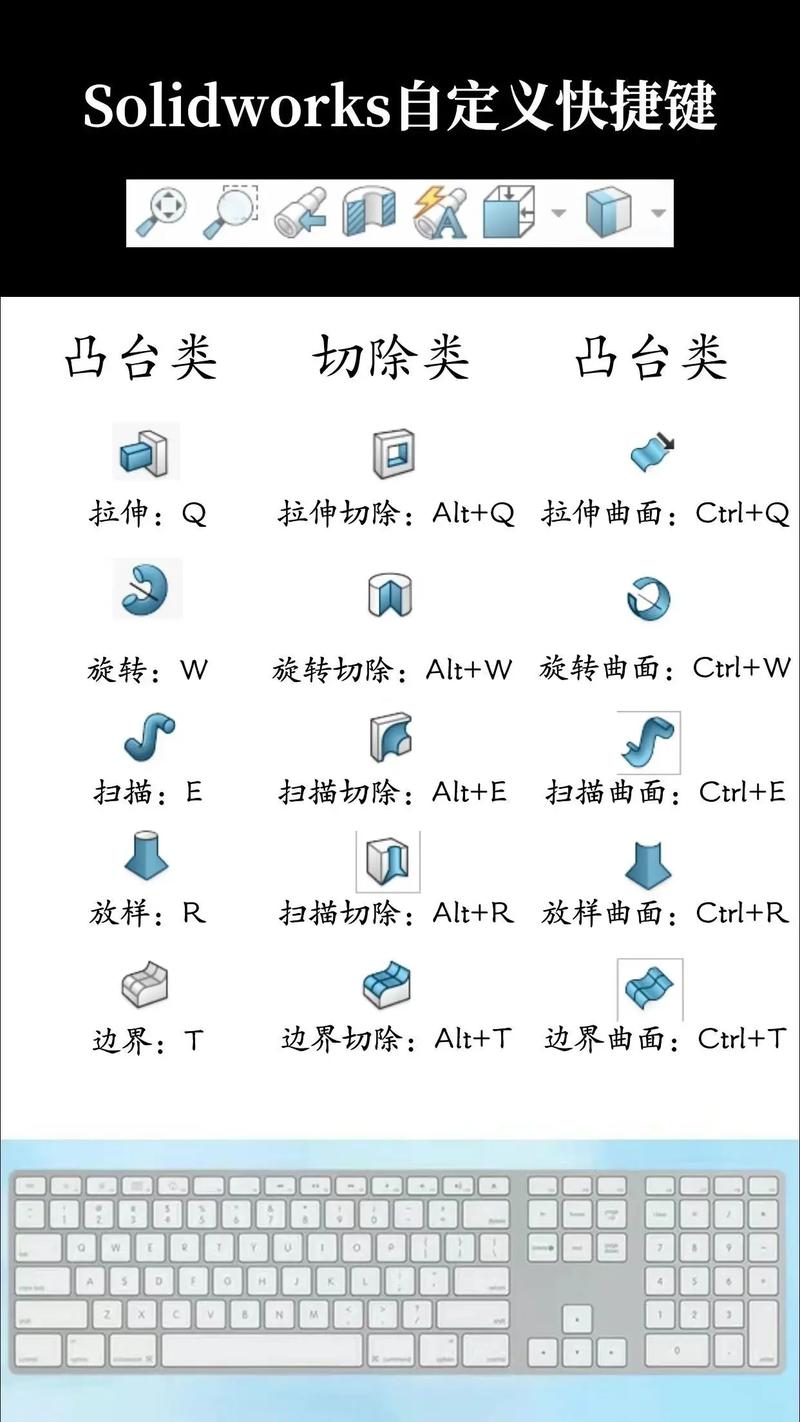

在曲面建模领域，高级命令是构建复杂外形的关键。“边界曲面”命令通过定义多条引导线和轮廓线，生成不受传统草图限制的自由曲面，适用于汽车外壳、消费电子产品外壳等流线型设计，使用时需注意引导线的连续性（如相切、曲率连续），可通过“检查曲线”功能验证。“放样曲面”则允许在不同轮廓之间平滑过渡，支持添加引导线与中心线，特别适合变截面管道或叶轮叶片设计，当需要合并多个曲面时，“缝合曲面”命令可将相邻曲面合并为一个整体，并为后续加厚或实体化操作奠定基础，但需确保曲面间无间隙，否则可通过“填充曲面”工具修补微小破孔。
在钣金设计中，高级命令能高效实现复杂工艺结构。“斜接法兰”通过沿草图线自动生成法兰轮廓，并支持自定义角度与间隙，适用于多方向法兰的连接设计。“通风口”命令可一次性生成矩形或圆形通风孔阵列，并自动切割钣金主体，相比传统的拉伸切除更高效，对于需要折弯的复杂钣金件，“褶边”命令可快速添加封闭或开放的褶边，并支持多种形状（如撕裂形、滚边形）参数化调整。“展开”与“折叠”命令的组合使用，可帮助验证钣金件的折弯顺序与可制造性,避免实际生产中的干涉问题。
装配体的高级命令侧重于复杂关系的建立与管理。“高级配合”中的“宽度配合”可使两个对称零件的中心面与另一个零件的宽度范围对齐，常用于变速箱齿轮装配。“线性/线性耦合配合”则允许一个零件的线性运动驱动另一个零件的线性或旋转运动，实现机械连杆机构的仿真，对于大型装配体，“轻量化”功能可暂时简化零部件的几何细节，提升装配体打开与运行速度，同时保持干涉检测的准确性。“装配体特征”如“切除”或“孔系列”，可在装配体环境下直接对多个零件进行同步编辑,确保设计的一致性。
在工程图与注释方面，高级命令能提升图纸的专业性与标注效率。“模型项目”可自动从三维模型提取尺寸、注释及几何公差，并智能放置到视图中，减少手动标注错误。“表格”功能中的“孔表”与“BOM表”，可自动生成孔位参数与零件明细，支持自定义排序与过滤条件，对于复杂曲面，“曲面纹理”命令可在工程图视图中添加直观的表面处理符号，如喷砂、镭射雕刻等。“比较文档”工具可对比两个版本的零件或装配体模型，高亮显示几何差异,便于设计变更追踪。
在仿真分析模块，高级命令为性能验证提供支持。“算例顾问”可引导用户设置静态、流动、热力等分析类型，并自动检查模型完整性。“网格控制”功能允许对关键区域（如应力集中处）进行局部网格细化，提高计算精度，对于非线性材料，“塑性”与“超弹性”材料模型的定义，可模拟橡胶、塑料等材料的变形行为。“结果优化”工具可基于设计目标（如最小质量、最大刚度）自动调整模型参数,生成优化后的设计方案。
以下是相关问答FAQs：
Q1：如何使用SolidWorks的高级曲面命令修复破面模型？
A：修复破面可按以下步骤操作：①使用“检查实体”工具识别模型中的破孔与缝隙；②对微小破孔，通过“填充曲面”命令选择边界并设置曲率连续性进行修补；③对于较大间隙，可利用“边界曲面”重新定义曲面轮廓，或使用“剪裁曲面”命令延伸相邻曲面至相交；④最后使用“缝合曲面”将所有曲面合并为实体，并通过“加厚”命令生成实体模型，若模型复杂，可结合“删除面”工具移除无法修复的曲面,再重新构建。
Q2：SolidWorks装配体中如何实现运动仿真与干涉检查？
A：运动仿真与干涉检查需配合MotionManager插件：①首先添加“配合”关系定义零件的自由度，如“旋转马达”驱动主动件运动；②在MotionManager中新建“运动算例”，选择“基本运动”或“运动分析”类型；③点击“干涉检查”选项，选择需检测的零件集，设置“全局干涉”或“碰撞检测”；④运行模拟后，系统会高亮显示干涉区域，并在结果中列出干涉体积；⑤若需优化运动轨迹，可通过“添加马达”或“弹簧”等定义动态载荷，观察零件位移与速度曲线,确保设计符合实际工况。
