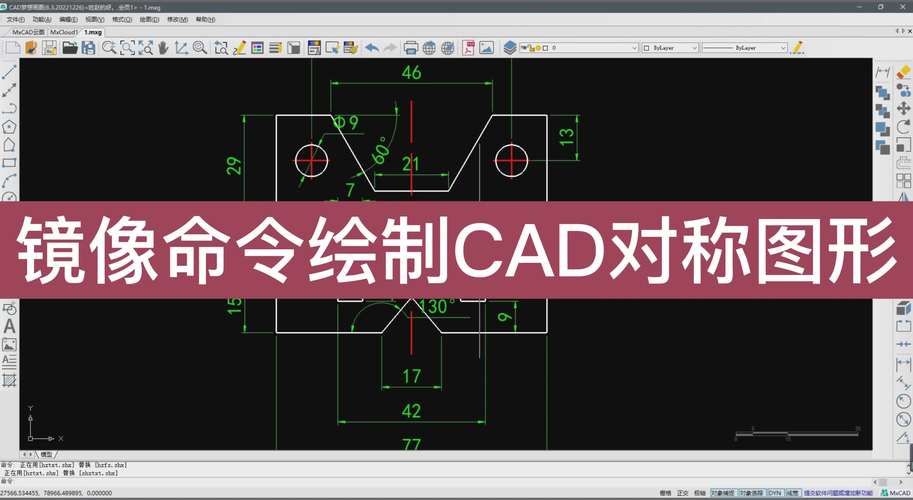

在CAD软件中,镜像命令是设计中常用的工具，用于创建对象的对称副本，通过指定镜像线快速生成与原对象关于某条直线对称的图形，合理设置镜像命令的参数，能够显著提升绘图效率并确保结果的准确性，以下从镜像命令的基本操作、系统变量设置、高级应用技巧及注意事项等方面进行详细说明。
镜像命令的基本操作与参数设置
执行镜像命令的常用方式有两种：一是通过命令行输入“MIRROR”或快捷命令“MI”，然后按回车键；二是点击“修改”工具栏中的“镜像”按钮，启动命令后，需按照提示依次选择要镜像的对象、指定镜像线的第一点和第二点，最后根据需要选择是否删除源对象，系统会弹出“删除源对象？[是(Y)/否(N)]
在镜像操作中,镜像线的确定是关键，镜像线是一条无限延伸的直线，其通过两点定义的方向决定了镜像的对称轴，若需将图形沿水平方向镜像，可指定镜像线的第一点为(0,0)，第二点为(100,0)，此时对称轴即为X轴；若需沿垂直方向镜像，则可将第一点设为(0,0)，第二点设为(0,100)，对称轴为Y轴，镜像线可以是任意角度的直线，只需根据设计需求准确指定两点即可。
系统变量对镜像命令的影响
CAD中的系统变量控制着镜像命令的默认行为,通过调整这些变量可满足特定的绘图需求，以下是几个与镜像命令密切相关的系统变量：
-
MIRRTEXT：该变量控制文字和属性镜像后的可读性，当MIRRTEXT设置为1时，文字和属性会随其他对象一起镜像，可能导致文字颠倒或反向，难以识别；当MIRRTEXT设置为0时，文字和属性仅位置对称，但不进行镜像翻转，保持正常方向，默认情况下，MIRRTEXT为1，若需保留文字可读性，需在镜像前将其修改为0，修改方法：在命令行输入“MIRRTEXT”，按回车键后输入新值“0”，再按回车键确认。
（图片来源网络，侵删） -
MIRRORMODE：该变量控制镜像命令的默认模式，包括是否删除源对象、是否创建副本等，CAD 2006及以上版本中，MIRRORMODE的取值范围为0-3，具体含义如下：
- 0：默认模式，保留源对象并创建副本；
- 1：删除源对象，不创建副本；
- 2：保留源对象并创建副本，且镜像线为对象的对称轴；
- 3：删除源对象，镜像线为对称轴。
用户可通过命令行输入“MIRRORMODE”并指定相应数值来调整默认行为。
-
DELOBJ：该变量控制创建镜像副本后是否自动删除原对象，当DELOBJ设置为1时，删除原对象；设置为0时，保留原对象，默认值为1，与MIRRORMODE的设置相关联，建议根据绘图习惯统一调整。
镜像命令的高级应用技巧
-
部分对象的镜像处理
当仅需镜像对象中的某一部分时，可使用“分解”命令将复杂对象（如块、多段线）分解为单一元素，再对指定部分进行镜像，若需镜像一个块中的线条而不影响文字，可先将块分解，然后单独选择线条执行镜像操作。 -
动态镜像与参照镜像
在CAD 2020及以上版本中，新增了“动态镜像”功能，可通过“MIRROR”命令的“动态”选项实时预览镜像效果，调整镜像线位置时图形会同步更新，适用于需要精确对称位置的场景，利用“参照镜像”功能（通过命令行输入“MIRROR”后选择“参照”选项），可将对象镜像至与另一对象对称的位置，无需手动计算镜像线坐标。
（图片来源网络，侵删） -
镜像与图层管理结合
若需将镜像对象放置在特定图层上，可在镜像前选择对象，然后在“特性”面板中修改其图层属性，或使用“图层匹配”命令将源对象的图层应用到镜像副本，将源对象置于“轮廓线”图层，镜像后通过“图层控制”下拉菜单将副本切换至“虚线”图层，以区分不同对称部分。 -
三维对象的镜像处理
在三维建模中，镜像命令同样适用，但需注意镜像平面的定义，通过指定三点定义镜像平面，或选择“对象”、“视图”、“XY/YZ/ZX”等选项确定平面方向，选择“XY”选项后，镜像平面将与当前坐标系的XY平面平行，适合沿水平或垂直方向镜像三维实体。
镜像命令的常见问题与注意事项
-
镜像后图形位置异常
若镜像对象未出现在预期位置，需检查镜像线的两点坐标是否正确，误将镜像线的第二点指定为与第一点相同的坐标，会导致镜像失败或对象位置无变化，建议使用“对象捕捉”功能（如端点、中点捕捉）确保镜像线定位准确。 -
块属性镜像后方向错误
当包含属性的块被镜像时，若MIRRTEXT为1，属性文字会反向显示，解决方法：将MIRRTEXT设置为0，或单独编辑属性文字方向，使其符合设计要求。 -
复杂对象镜像后变形
对于非闭合多段线、样条曲线等复杂对象，镜像后可能出现节点错位或曲线变形，建议在镜像前使用“闭合”命令将多段线闭合，或通过“编辑多段线”命令调整节点顺序，确保镜像后的图形完整性。
相关问答FAQs
问题1：如何确保镜像后的文字保持正向可读？
解答：在镜像前，需将系统变量MIRRTEXT的值设置为0，具体操作：在命令行输入“MIRRTEXT”，按回车键后输入“0”，再按回车键确认，此后，无论对象如何镜像，文字和属性的方向将保持不变，仅位置对称，若已执行镜像操作且文字颠倒，可输入“MIRRTEXT”设置为0后，重新镜像一次文字对象即可修正。
问题2：镜像三维实体时，如何精确控制镜像平面的位置？
解答：在执行三维镜像命令（MIRROR3D）时，可通过多种方式定义镜像平面：
- 三点定义：指定平面上的三个点，按顺时针或逆时针顺序确定平面方向；
- 对象：选择圆、圆弧或二维多段线等对象，以其所在平面作为镜像平面；
- 视图：镜像平面与当前视图平面平行，通过指定一点确定平面位置；
- XY/YZ/ZX：镜像平面与当前坐标系的XY、YZ或ZX平面平行，需指定平面上的点。
若需沿YZ平面镜像实体，可选择“YZ”选项后，输入坐标点(0,0,0)确定平面位置，系统将自动生成关于YZ平面对称的实体副本。
