在CAD软件中,裁剪块（TRIM）是一项基础且高频使用的编辑命令，主要用于通过其他对象定义的剪切边来精确修剪或延伸块参照、直线、圆弧、多段线等对象的超出部分，掌握该命令的灵活运用，能显著提升绘图效率和精度，尤其在复杂图形的细节处理中不可或缺，以下从命令调用、操作步骤、核心参数及实用技巧等方面展开详细说明。

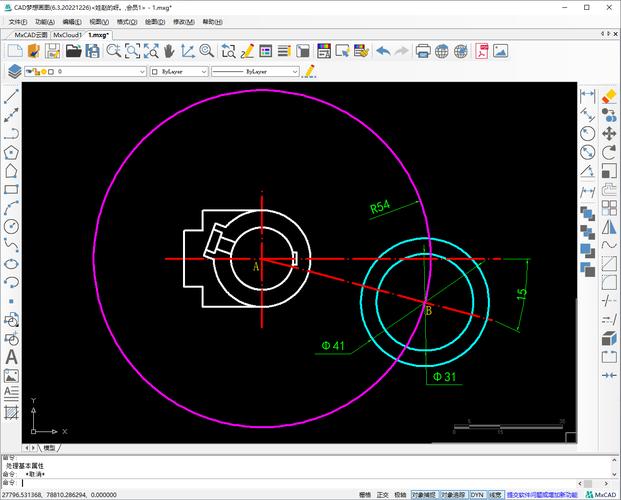

（图片来源网络，侵删）
命令调用方式
裁剪块的执行可通过多种途径启动,以AutoCAD为例：
- 功能区：切换至“常用”选项卡，在“修改”面板中点击“修剪”按钮（图标为一把剪刀）。
- 命令行：直接输入
TRIM或简化命令TR，按回车键确认。 - 快捷菜单：选中对象后右键，在弹出的菜单中选择“修剪”选项。 无论哪种方式，调用命令后，命令行会提示“当前设置：投影=UCS，边=无，选择剪切边...”，并要求用户选择作为剪切边界的对象。
操作步骤详解
-
选择剪切边
剪切边是用于定义修剪边界的对象，可以是直线、圆、多段线、块参照或图纸空间中的视口等，选择时支持单选、窗选（W）或栏选（F）等多种方式，按回车键结束选择，若直接按回车键，则会自动选择所有可见对象作为剪切边，适用于快速修剪场景。 -
选择要修剪的对象
完成剪切边选择后，命令行提示“选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]：”，此时需点击待修剪的对象部分，系统会自动删除剪切边一侧的图形，若以两条相交直线为剪切边，点击其中一条直线的交点外侧部分，该部分将被修剪掉。 -
参数选项解析

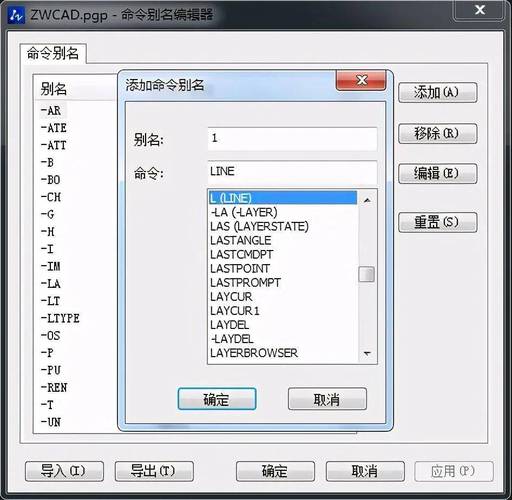

（图片来源网络，侵删）- 栏选(F)：通过绘制临时线条选择多个对象，适合不规则区域的批量修剪。
- 窗交(C)：通过矩形窗口选择与边界相交的对象，可快速选中多个待修剪元素。
- 投影(P)：设置修剪空间的投影模式，如“无”（仅修剪三维空间中实际相交的对象）、“UCS”（在当前XY平面投影修剪）或“视图”（沿视线方向投影修剪）。
- 边(E)：控制是否延伸剪切边，选择“延伸”时，即使剪切边与对象不相交也可修剪；选择“无”时，仅修剪实际相交的部分。
- 删除(R)：在修剪过程中直接删除选定对象，无需退出当前命令。
- 放弃(U)：撤销上一步修剪操作，支持多步回退。
块参照的特殊处理
裁剪块时需注意块参照的特殊性：若块定义中包含复杂图形或嵌套块，直接修剪可能导致意外结果，建议采用以下方法：
- 分解块：使用
Xplode命令将块分解为基本对象后再修剪，但会失去块的整体编辑优势。 - 块编辑器：通过
BEDIT命令进入块编辑环境，在内部定义剪切边界，保存后块参照将自动应用修剪效果。 - 块裁剪工具：部分CAD版本（如AutoCAD 2020+）提供“块编辑器”中的“几何约束”或“修剪”工具，可直接在块定义中设置修剪参数。
实用技巧与注意事项
- 快速修剪：调用
TRIM命令后直接按回车键，可快速选择所有对象作为剪切边，再点击需修剪的部分，大幅提升操作效率。 - 延伸功能：按住
Shift键点击对象，可将修剪命令临时切换为延伸模式，实现边界的动态调整。 - 边界间隙处理：当剪切边与待修剪对象存在微小间隙时，通过设置“边=延伸”可避免修剪失败。
- 图层管理：修剪前确保剪切边与待修剪对象不在锁定图层，否则命令无法执行。
- 块属性保留：修剪块参照时，块属性（如文字）通常会被保留，但需注意属性位置是否受修剪影响。
常见问题与解决方案
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 修剪时提示“未找到有效的边” | 未选择剪切边或剪切边与对象不相交 | 重新选择剪切边，或检查“边”选项是否设置为“延伸” |
| 块修剪后显示异常 | 块定义中包含不可编辑的复杂对象 | 使用Xplode分解块，或在块编辑器中修改定义 |
相关问答FAQs
Q1：为什么用TRIM命令修剪块时无法选中对象？
A：通常是因为块参照被锁定或位于冻结图层，请检查图层状态，确保块所在图层已解冻且解锁；若块被定义为“外部参照”，需先绑定或分解后再修剪。
Q2：如何批量修剪多个块参照的相同部分？
A：可使用“块属性管理器”（BATTMAN）修改块定义，在块编辑器中添加剪切边界并保存，所有关联块参照将自动更新；或通过ARRAY命令阵列复制已修剪的块，避免重复操作。
