在CAD软件中，grid命令是一个基础且实用的辅助绘图工具，主要用于显示或隐藏绘图区域中的网格点，帮助用户更直观地把握图形尺寸、对齐对象以及进行精确绘图，网格相当于一张无形的坐标纸，能够为用户提供视觉上的参考，尤其在进行机械设计、建筑设计或工程制图时，grid命令的有效使用能显著提升绘图效率和准确性，下面将详细介绍grid命令的功能、操作方法、参数设置及实际应用场景。

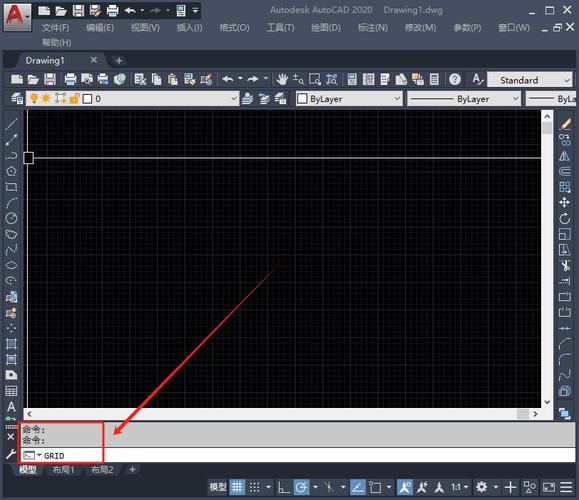

grid命令的执行方式主要有三种：一是通过命令行直接输入“grid”并按回车键；二是点击CAD界面状态栏中的“网格显示”按钮（通常显示为网格图标）；三是通过菜单栏“工具”→“绘图设置”→“捕捉和栅格”选项卡进行启用，无论采用哪种方式，激活命令后，命令行会提示相关的选项和参数设置,用户可根据需求进行调整。

grid命令的核心参数包括“开（ON）”“关（OFF）”“样式（S）”和“界限（L）”等。“开（ON）”用于显示网格，“关（OFF）”则隐藏网格，这是最常用的两个选项，当网格显示时，默认情况下会覆盖整个绘图区域，但用户可通过“界限（L）”选项设置网格的显示范围，通常与绘图界限（limits命令）保持一致，以确保网格仅在有效绘图区域内显示。“样式（S）”选项则提供了两种网格类型：标准（Standard）和等轴测（Isometric），标准网格显示为均匀的矩形点阵，适用于大多数二维绘图；等轴测网格则用于绘制等轴测图,帮助用户更好地表现三维物体的二维投影。

在实际操作中，grid命令的显示密度和大小对绘图体验影响较大，默认情况下，网格间距与捕捉间距（snap命令）相关联，但用户可通过命令行提示中的“间距（S）”选项自定义网格间距，输入“grid”后选择“间距（S）”，再输入所需的数值（如10或50），即可调整网格点之间的距离，需要注意的是，网格间距不宜过小或过大：过小会导致网格点过于密集，影响图形显示和操作速度；过大则可能失去参考意义，无法满足精确绘图需求，grid命令的显示效果还与“视觉样式”和“显示精度”等系统变量相关，GRIDDISPLAY”变量控制网格的显示方式（点线或线框），而“GRIDMAJOR”变量则可设置主网格线和次网格线的密度差异。

grid命令与snap命令（捕捉）的配合使用能发挥更大作用，开启捕捉功能后，光标会自动吸附到网格点上，从而实现精确的点选和对齐，在绘制矩形时，若同时开启grid和snap，用户可通过捕捉网格点快速确定矩形的四个角点，避免手动输入坐标的繁琐操作，grid命令还可以与orth命令（正交模式）结合，确保绘制的线条完全水平或垂直,进一步提升绘图的规范性。

在不同行业的设计中，grid命令的应用场景各有侧重，在机械制图中，网格常用于标注零件尺寸、定位孔位或对称结构；在建筑设计中，网格帮助设计师快速规划平面布局、对齐墙体或门窗；在电路设计中，网格则便于元器件的排列和线路的连接，在绘制建筑平面图时，可设置网格间距为300mm（符合建筑模数），通过网格对齐墙体轴线,确保各构件之间的位置关系准确无误。

以下是grid命令相关参数设置的简要说明表：

尽管grid命令功能简单，但合理使用能大幅提升绘图效率，部分用户可能会遇到网格显示异常或无法捕捉的问题，这通常与系统变量设置或图形范围有关，若网格显示为灰色线条而非点阵，可能是“GRIDDISPLAY”变量被设置为1，需将其修改为0以恢复点状显示；若网格超出绘图区域，可通过“界限（L）”选项调整显示范围，或使用“zoom”命令中的“全部（A）”选项使网格适应当前视图。

相关问答FAQs：

1. 问：为什么我的CAD网格显示为灰色线条，而不是点状？如何解决？
   答：这通常是因为系统变量“GRIDDISPLAY”被设置为1（线框模式），解决方法是：在命令行输入“GRIDDISPLAY”并按回车，输入“0”后按回车，即可将网格恢复为点状显示，检查“视觉样式”是否为“二维线框”,某些三维视觉样式可能会导致网格显示异常。

2. 问：如何让网格仅在特定区域内显示，而不覆盖整个绘图区域？
   答：可通过grid命令的“界限（L）”选项实现，输入“grid”后选择“界限”，再选择“开”，此时网格将仅显示在当前绘图界限（limits命令设置的范围内），若需调整界限范围，可先使用limits命令重新设置绘图区域，再执行grid命令的“界限”选项，使用“zoom”命令中的“界限（E）”选项也可使网格快速适应新范围。
