CAD B命令怎么用?

CAD中的B命令,即BLOCK(块)命令,是AutoCAD中一项非常核心且高效的功能,主要用于将一个或多个对象组合成一个独立的命名对象,即“块”,通过使用块,可以极大地简化绘图过程、提高绘图效率、减小文件体积,并保证图形的一致性,下面将详细介绍B命令的使用方法、步骤及注意事项。

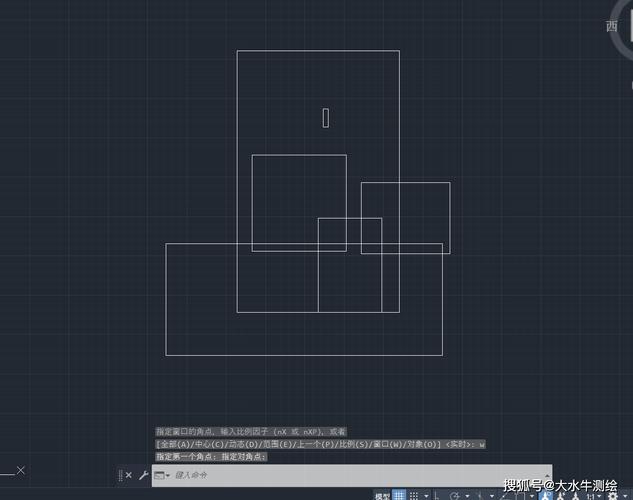

CAD B命令怎么用?-图1
(图片来源网络,侵删)

理解块的概念与优势

在深入学习B命令之前,首先需要理解块的基本概念,块是一个或多个对象的集合,这些对象被组合成一个单一的对象,并赋予一个名称,在图形中插入块时,实际上是将这个块作为一个整体对象进行操作,块的优势主要体现在以下几个方面:

  1. 提高绘图效率:对于重复使用的图形(如门窗、家具、符号等),可以将其创建为块,然后在需要时直接插入,避免重复绘制。
  2. 节省存储空间:当块被多次插入时,AutoCAD只需存储一次块的定义信息,而无需重复存储其中每个对象的几何信息,从而显著减小文件大小。
  3. 便于修改和更新:如果需要对图形中所有某个块进行修改,只需编辑块的定义,然后更新图形中所有该块的引用,所有插入的块都会自动更新,无需手动逐个修改。
  4. 添加非图形信息:可以为块附加属性(Attribute),属性是块中的文本信息,可以随块一起插入和编辑,用于标记如编号、名称、价格等信息,便于管理和统计。

使用B命令创建块(BLOCK)

B命令主要用于在当前图形中创建块定义,其操作步骤如下:

  1. 启动B命令

    • 命令行:输入BLOCKB,然后按回车键。
    • 功能区:在“插入”选项卡中,找到“块定义”面板,点击“创建块”按钮。
    • 菜单栏:通过“绘图”>“块”>“创建”路径。
  2. 打开“块定义”对话框: 执行上述任一操作后,系统会弹出“块定义”对话框,这是创建块的核心操作界面。

    CAD B命令怎么用?-图2
    (图片来源网络,侵删)
  3. 填写块定义参数

    • 名称:为即将创建的块输入一个唯一的、有意义的名称,名称区分大小写。
    • 基点:基点是插入块时的参考点,也是块旋转或缩放时的基准,选择“在屏幕上指定”可以在绘图区直接拾取点,或者输入X、Y、Z坐标值,通常选择块的特征点作为基点,如矩形的左下角、圆的圆心等,以便于后续插入定位。
    • 对象:指定要包含在块中的对象。
      • 选择对象:点击此按钮,切换到绘图区,使用窗口选择或其他选择方式选取要定义为块的对象,选择完成后按回车键返回对话框。
      • 保留:创建块后,原始对象保留在原位置,不受块定义的影响。
      • 转换为块:创建块后,原始对象自动转换为块,即在原位置显示为块。
      • 删除:创建块后,删除原始对象。
    • 设置
      • 块单位:指定块在插入时使用的单位,如毫米、米等,这有助于在其他图形中按正确比例插入块。
      • 说明:可选,输入块的描述信息,方便管理和查找。
      • 超链接:可以为块添加一个超链接,点击块时可以跳转到指定文件或网页。
      • 按统一比例缩放:勾选后,块在插入时只能统一缩放,即X、Y、Z方向比例因子相同。
      • 允许分解:勾选后,插入的块可以被分解(使用X命令)回其原始对象,建议通常勾选。
  4. 完成创建: 设置完毕后,点击“确定”按钮,块定义即创建完成,如果基点和对象选择的是“在屏幕上指定”,则按提示依次操作即可。

创建块时的注意事项

  1. 对象选择:确保选择所有需要包含在块中的对象,避免遗漏。
  2. 基点选择:基点的选择至关重要,合理的基点能极大地方便后续的插入和编辑,通常选择块的几何中心或与其他图形易于对齐的特殊点。
  3. 0图层与连续线型/颜色:如果希望块插入后能够随当前图层的线型、颜色等属性变化,建议在创建块时,将对象绘制在0图层上,并将对象的线型和颜色设置为“ByLayer”(随层),这样,当块插入到不同图层时,会自动 adopt 目标图层的属性,如果块中对象有特定的固定颜色或线型,则块插入后将保持这些属性不变。
  4. 复杂的块:对于非常复杂的块,如果包含大量对象或嵌套块,可能会影响性能,此时可以考虑将复杂块分解为多个简单块,或者使用外部参照(Xref)。

与块相关的其他常用命令

  • I命令(INSERT):用于插入已定义的块或外部图形文件到当前图形中。
  • X命令(EXPLODE):用于将块或复合对象分解为其原始的组成对象。
  • BEDIT命令:用于在“块编辑器”中打开块定义,进行动态块或普通块的编辑和修改。

为了更清晰地对比块创建时的选项,以下是一个简单的表格:

对话框选项 子选项/说明 作用与影响
名称 输入块名 唯一标识块,方便后续调用和管理。
基点 在屏幕上指定 / 输入X,Y,Z坐标 定义块的插入基准点,影响块插入时的定位和旋转。
对象 选择对象 切换绘图区选择要定义为块的对象。
保留 创建块后,原图形对象保留不变。
转换为块 创建块后,原图形对象直接变成块。
删除 创建块后,原图形对象被删除。
设置 块单位 设置块的插入单位,利于与其他图形交换数据。
说明 对块功能的描述,非必需。
按统一比例缩放 限制块插入时只能等比例缩放。
允许分解 允许使用EXPLODE命令分解块。

相关问答FAQs

问题1:创建块后,为什么插入到图形中的块颜色和线型与原图层不一致? 解答:这通常是因为在创建块时,组成块的对象颜色或线型属性被设置为“随块”(ByBlock)或固定颜色/线型,而不是“随层”(ByLayer),当块插入时,它会继承当前图层的属性,但如果块内对象属性是固定的,则会覆盖图层的属性,解决方法是在创建块前,确保所有对象的颜色和线型都设置为“ByLayer”,并将这些对象绘制在0图层上(如果希望块完全融入当前图层),如果块已创建,可以重新编辑块定义(使用BEDIT命令),修改内部对象的属性。

CAD B命令怎么用?-图3
(图片来源网络,侵删)

问题2:如何修改一个已经插入到图形中多次的块,让所有实例都同步更新? 解答:这需要用到块的“编辑定义”功能,具体步骤如下:

  1. 在命令行输入BEDIT(或BE)并回车,或者双击图形中的任意一个该块实例。
  2. 系统会弹出“编辑块定义”对话框,选择需要修改的块名称,点击“确定”。
  3. 进入“块编辑器”界面,此时可以对块内的所有对象进行修改,如添加、删除对象,修改尺寸、颜色等。
  4. 修改完成后,在块编辑器中点击“关闭块编辑器”按钮,系统会提示“保存更改吗?”,点击“保存”。
  5. 图形中所有该块的实例都会自动更新为修改后的样式,无需手动逐个修改。
