在CAD软件中,剪切设置命令主要通过“TRIM”（修剪）和“EXTEND”（延伸）工具实现，结合对象选择方式和参数调整，可高效完成图形编辑，以下是详细操作指南及参数解析：

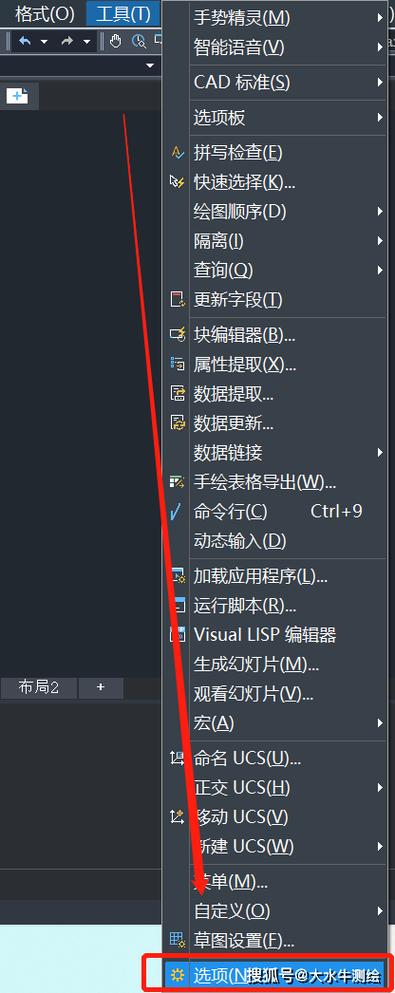

（图片来源网络，侵删）
核心命令启动与基础操作
-
命令启动
- 输入命令
TRIM（快捷键TR）或EXTEND（快捷键EX），回车确认。 - 通过功能区“修改”面板或经典工具栏直接点击图标。
- 输入命令
-
选择剪切边/边界对象
命令行提示“选择对象或 <全部选择>”时，需先指定作为剪切基准的边界线，可使用以下选择方式：- 点选：单击单个对象。
- 框选：从左到右拖动矩形窗口（仅完全包含的对象被选中）。
- 交叉框选：从右到左拖动矩形窗口（与窗口相交或包含的对象均被选中）。
- 输入
F（栏选）：绘制临时线条，与线条相交的对象自动被选中。 - 输入
ALL选中全部对象，或直接回车默认全部对象为边界。
参数设置与高级选项
命令行激活后,可通过输入特定字母调整剪切行为：
| 参数选项 | 命令输入 | 功能说明 | 适用场景 |
|---|---|---|---|
| 投影模式 | P |
设置剪切时的投影方式：无投影（2D）、用户坐标系（UCS）、视图投影 | 处理3D图形时需根据视图方向选择 |
| 边缘模式 | E |
控制是否隐含边界：延伸（边界可无限延伸）、不延伸（仅实际相交对象） | 需要修剪未接触对象时启用延伸模式 |
| 删除模式 | R |
修剪后自动删除选定的边界对象 | 清理冗余线条时减少手动步骤 |
| 放弃操作 | U |
撤销上一步修剪操作 | 修正误操作时快速回退 |
示例操作：
若需修剪两条不相交的直线，输入TRIM→选择第一条直线为边界→输入E→选择“延伸”→点击第二条直线需删除的部分，系统会自动延伸边界完成剪切。

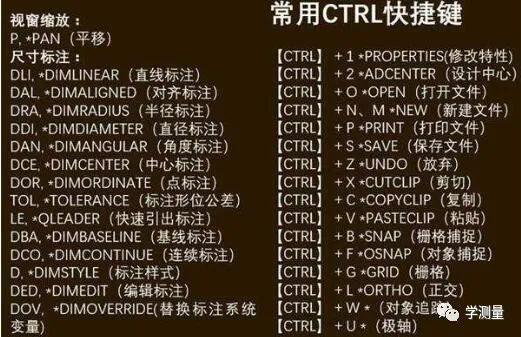

（图片来源网络，侵删）
多对象批量处理技巧
-
栏选（Fence）应用
复杂图形中输入F后，绘制连续折线，所有与折线相交的对象将被批量修剪，适合处理网状结构（如机械零件的密集轮廓线）。 -
栏选栏选（Crossing）
输入C切换到交叉模式，可同时选择多个边界和待修剪对象，适用于需一次性处理多个区域的场景（如建筑平面图中开门洞）。 -
隐含边界（Edge=Extend）
当边界与修剪对象未实际相交时，启用“延伸”模式后，CAD会自动将边界虚拟延伸至相交点，再执行剪切，例如修剪圆弧端点至延伸的构造线。
常见问题解决
- 修剪失败：检查边界是否未被选中（重新框选边界），或对象是否在同一图层（锁定或冻结图层中的对象无法作为边界）。
- 误删对象：立即输入
U撤销，或使用EXTEND命令将错误删除的部分恢复。 - 3D图形异常：切换投影模式为“UCS”或“视图”，确保剪切方向与模型空间一致。
相关问答FAQs
Q1：如何快速修剪图形中所有超出边界的线段？
A：输入TRIM命令→直接回车（选择全部对象）→输入F启用栏选→绘制一条贯穿所有需修剪区域的折线→回车确认，系统将自动剪切所有与栏选线相交的多余部分。

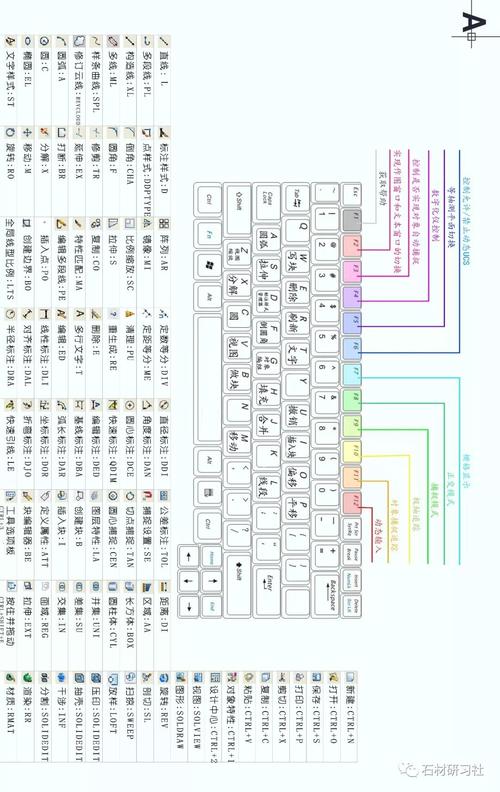

（图片来源网络，侵删）
Q2：修剪后边界线消失怎么办？
A：这是因“删除模式”（R）被意外启用，解决方法：输入TRIM→输入R→选择“放弃删除”（或直接输入U）→重新选择边界对象进行修剪，若已退出命令，使用OOPS命令可恢复最后一次被删除的对象。
