CAD（计算机辅助设计）作为工程设计和绘图领域的核心工具，其功能强大且命令繁多，涵盖了从基础绘图到复杂建模、参数化设计等全流程操作，以下将详细梳理CAD中的常用命令，按功能模块分类说明，并辅以表格归纳核心命令的用途及快捷键,帮助用户系统掌握CAD的操作逻辑。

基础绘图命令

基础绘图命令是CAD绘图的起点，用于创建二维图形的基本元素，包括点、线、圆、弧等，这些命令是后续复杂图形构建的基础，熟练掌握能大幅提升绘图效率。

• 点（POINT/PO）：创建单个或多个点对象，可通过“定数等分（DIVIDE）”或“定距等分（MEASURE）”命令在直线或曲线上均匀生成点。
• 直线（LINE/L）：绘制直线段，通过指定起点和终点连续绘制，支持闭合（输入C）或取消（按Esc）。
• 构造线（XLINE/XL）：创建无限长的直线，常用作绘图辅助线，如基准线或参照线。
• 多段线（PLINE/PL）：绘制由直线和圆弧组成的连续线段，可统一设置线宽，适用于绘制箭头、多边形等复杂形状。
• 多边形（POLYGON/POL）：创建3-1024边的正多边形，支持“内接于圆”“外切于圆”或“边长”三种绘制方式。

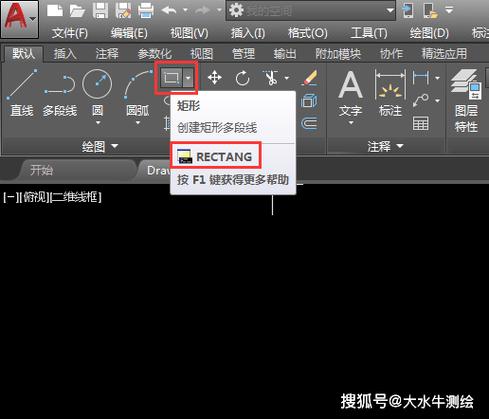

• 矩形（RECTANG/REC）：绘制矩形，可指定长度、宽度或通过两个角点定义，支持倒角（C）或圆角（F）设置。
• 圆（CIRCLE/C）：绘制圆形，提供“圆心、半径”“圆心、直径”“两点”“三点”“相切、相切、半径”等多种绘制方式。
• 圆弧（ARC/A）：绘制圆弧，支持“三点”“起点、圆心、终点”“起点、圆心、角度”等11种方法，需根据需求灵活选择。
• 样条曲线（SPLINE/SPL）：通过拟合点或控制点创建平滑曲线，常用于绘制不规则轮廓，如地形线、剖面线等。
• 椭圆（ELLIPSE/EL）：绘制椭圆或椭圆弧，需指定中心点、轴长或旋转角度。

编辑修改命令

编辑命令是对已绘制图形进行修改、优化的核心工具，通过移动、复制、修剪等操作实现图形的精确调整。

• 移动（MOVE/M）：将对象从原位置平移至新位置，需指定基点和位移距离或目标点。
• 复制（COPY/CO/CP）：复制对象到指定位置，支持多次复制（输入O设置数量），常用于阵列相同元素。
• 旋转（ROTATE/RO）：绕指定基点旋转对象，可输入角度值或通过拖动确定旋转方向，结合“参照（R）”选项可对齐对象。
• 缩放（SCALE/SC）：按比例放大或缩小对象，需指定基点、比例因子或参照长度，保持对象形状不变。
• 修剪（TRIM/TR）：以其他对象为边界剪切多余部分，需先选择边界对象，再点击要修剪的元素。
• 延伸（EXTEND/EX）：将对象延伸至指定边界，操作逻辑与修剪类似，先选边界再选延伸对象。
• 倒角（CHAMFER/CHA）：在两条直线间创建倒角，可设置距离或角度，适用于机械零件的棱角处理。
• 圆角（FILLET/F）：在对象间创建圆弧过渡，可设置半径，支持多段线、直线、圆弧等多种对象类型。
• 镜像（MIRROR/MI）：以指定直线为对称轴创建对象副本，可删除或保留源对象，常用于绘制对称图形。
• 阵列（ARRAY/AR）：创建按规律排列的对象副本，包括“矩形阵列”（行、列、层数）、“路径阵列”（沿路径分布）和“极轴阵列”（绕中心点旋转分布）。
• 拉伸（STRETCH/S）：拉伸对象的部分形状，需用交叉窗口选择对象，指定基点和位移点，适用于调整图形局部尺寸。
• 分解（EXPLODE/X）：将复合对象（如多段线、块、尺寸）分解为单一对象，便于单独编辑。

图层与对象特性命令

图层是CAD管理图形的核心工具，通过图层可控制对象的显示、颜色、线型等特性，实现图形的分类管理。

• 图层（LAYER/LA）：打开图层特性管理器，创建、删除、重命名图层，设置图层颜色、线型、线宽及开关状态（冻结/解冻、锁定/解锁）。
• 颜色（COLOR/COL）：设置对象颜色，可选择“ByLayer”（随层）、“ByBlock”（随块）或指定具体颜色（如红色、蓝色）。
• 线型（LINETYPE/LTYPE）：加载、管理线型（如实线、虚线、点划线），设置对象线型比例（LTSCALE）以调整线型显示效果。
• 线宽（LWEIGHT/LW）：设置对象线宽，在模型空间中显示为实际宽度，出图时可按比例缩放。
• 特性匹配（MATCHPROP/MA）：将源对象的特性（颜色、线型、图层等）复制到目标对象，实现特性的快速统一。

标注与注释命令

标注是工程图中表达尺寸、公差、文字信息的关键，确保图形的可读性和规范性。

• 线性标注（DIMLINEAR/DLI）：标注水平或垂直方向的尺寸，需指定延伸线原点和尺寸线位置。
• 对齐标注（DIMALIGNED/DAL）：标注倾斜对象的尺寸，尺寸线与对象平行，适用于非水平/垂直线段。
• 半径标注（DIMRADIUS/DRA）：标注圆或圆弧的半径，显示前缀“R”。
• 直径标注（DIMDIAMETER/DDI）：标注圆或圆弧的直径，显示前缀“Φ”。
• 角度标注（DIMANGULAR/DAN）：标注两条直线、圆弧或圆的角度，单位为度（°）。
• 基线标注（DIMBASELINE/DBA）：从同一基线开始标注多个尺寸，需先创建一个线性或对齐标注。
• 连续标注（DIMCONTINUE/DCO）：从前一个标注的第二条延伸线开始连续标注，适用于链式尺寸。
• 多重引线（MLEADER/MLD）：创建带箭头的引线，可添加文字或块注释，常用于标注倒角、说明等。
• 文字（TEXT/T）：添加单行文字，可设置文字样式、高度、旋转角度；多行文字（MTEXT/T/MT）：创建多段文字，支持分栏、字符格式调整（如加粗、斜体）。

查看与辅助工具命令

辅助工具帮助用户精确绘图、快速定位对象，提升绘图精度和效率。

• 缩放（ZOOM/Z）：调整视图显示比例，常用选项包括“全部（A）”“范围（E）”“窗口（W）”“实时（R）”。
• 平移（PAN/P）：移动视图显示区域，不改变图形比例，常结合缩放使用。
• 对象捕捉（OSNAP/OS）：设置捕捉点（如端点、中点、圆心、交点），开启后可精确定位对象关键位置。
• 极轴追踪（POLAR）：按指定角度增量显示追踪线，辅助绘制倾斜线，可设置角度增量（如30°、45°）。
• 动态输入（DYN）：在光标附近显示命令提示和输入框，减少视线切换，提升绘图流畅度。

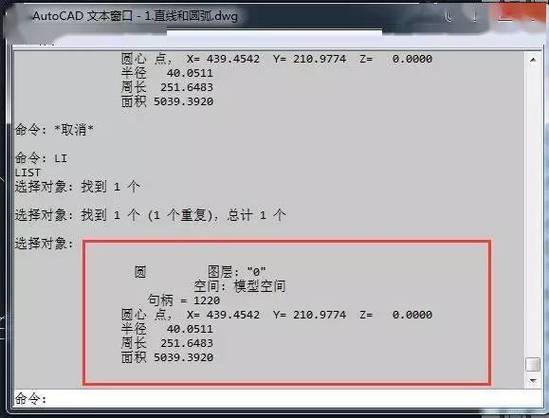

• 查询（QUERY）：包括“距离（DIST/DI）”“面积（AREA/AA）”“列表（LIST/LI）”“点坐标（ID）”等，用于获取对象几何信息。

三维建模命令

CAD的三维建模功能支持创建复杂立体模型，广泛应用于机械、建筑、工业设计等领域。

• 拉伸（EXTRUDE/EXT）：将二维截面沿垂直方向拉伸为三维实体，可设置拉伸路径或倾斜角度。
• 旋转（REVOLVE/REV）：将二维截面绕轴线旋转为三维实体，适用于创建回转体（如圆柱、圆锥）。
• 布尔运算：包括“并集（UNION/UNI）”（合并多个实体）、“差集（SUBTRACT/SU）”（从实体中减去其他实体）、“交集（INTERSECT/IN）”（保留实体重叠部分）。
• 视觉样式（VSCURRENT）：设置模型显示效果，如“二维线框”“三维线框”“概念”“真实”等，优化视觉呈现。
• 视图（VIEW/V）：切换三维视图方向，如“俯视图”“前视图”“左视图”“西南等轴测图”等，方便多角度观察模型。

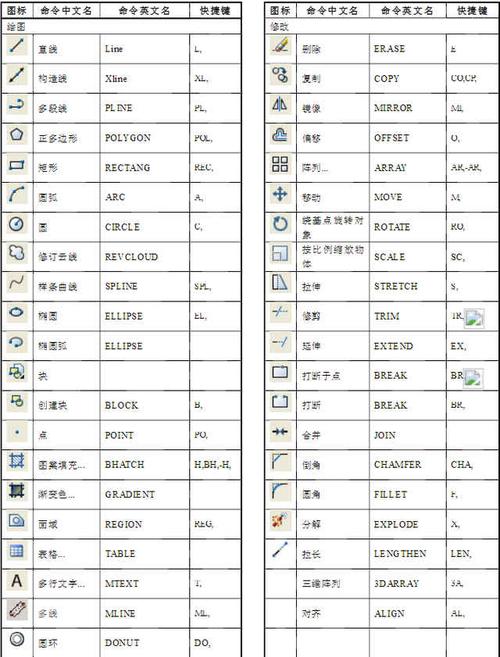

核心命令快捷键及用途汇总表

相关问答FAQs

Q1：CAD中如何快速选择多个对象？
A：CAD提供了多种快速选择方式：

1. 窗口选择（W）：从左向右拖动鼠标，完全包含在窗口内的对象被选中；
2. 窗交选择（C）：从右向左拖动鼠标，与窗口相交或完全包含的对象均被选中；
3. 快速选择（QSELECT）：通过对象类型、图层、颜色等特性批量筛选选择对象；
4. 编组（GROUP/G）：将多个对象创建为组，方便整体编辑和选择。

Q2：CAD中“块”的作用是什么？如何创建块？
A：块（BLOCK）是CAD中将多个对象组合为单一对象的命名集合，作用包括：

• 重复使用：避免重复绘制相同图形（如螺栓、门窗），提高绘图效率；
• 存储空间：减少文件内存占用，因块仅存储一次定义；
• 统一修改：修改块定义后，所有引用该块的图形自动更新。
  创建块的方法：

1. 绘制需定义为块的图形对象；
2. 输入命令“BLOCK/B”，打开“块定义”对话框；
3. 输入块名称，指定基点（如插入时的基准点），选择对象，点击“确定”即可创建块。
