在AutoCAD绘图过程中，熟练掌握快捷命令能显著提升绘图效率，减少重复操作时间，以下将详细介绍AutoCAD中常用的快捷命令，涵盖绘图、编辑、视图控制、标注等核心功能，并辅以表格归纳,帮助用户系统化学习。
（图片来源网络，侵删）
基础绘图快捷命令
绘图是AutoCAD的核心操作，以下命令用于创建基本图形元素：
- L（Line）：绘制直线，输入命令后指定起点和终点，或使用“闭合（C）”选项绘制封闭图形。
- C（Circle）：绘制圆，可通过指定圆心+半径、直径、两点（2P）或三点（3P）方式创建。
- REC（Rectangle）：绘制矩形，输入命令后指定第一个角点和对角点，或使用“倒角（C）”“圆角（F）”设置修饰。
- A（Arc）：绘制圆弧，支持多种方式，如三点（3P）、圆心+起点+终点（CSE）等。
- POL（Polygon）：绘制正多边形，输入边数后指定中心点，选择“内接于圆（I）”或“外切于圆（C）”模式。
- EL（Ellipse）：绘制椭圆，需指定中心点、长轴端点和短轴长度，或通过旋转角度创建倾斜椭圆。
图形编辑快捷命令
编辑命令用于修改已有图形，是提高绘图精度的关键：
- M（Move）：移动对象，选择对象后指定基点和位移点，或直接输入位移坐标（如@10,5）。
- CO/CP（Copy）：复制对象，与移动命令类似，但保留原对象，支持“多重复制（M）”选项。
- RO（Rotate）：旋转对象，指定基点和旋转角度，角度可输入数值或通过拖拽确定。
- SC（Scale）：缩放对象，指定基点后输入比例因子（如2为放大2倍，0.5为缩小一半）。
- TR（Trim）：修剪对象，需先选择剪切边界，再点击要修剪的部分，按“Shift”键可延伸对象。
- EX（Extend）：延伸对象，选择边界后点击需延伸的对象，使其延伸至边界。
- O（Offset）：偏移对象，输入偏移距离后选择对象，可向内或向外创建平行图形。
- F（Fillet）：倒圆角，设置半径后选择两条直线，自动在交角处生成圆弧；半径为0时可将尖角修剪为直线。
- CHA（Chamfer）：倒角，设置距离或角度后选择两条直线，生成斜角连接。
视图控制快捷命令
视图控制命令帮助用户快速调整图形显示，便于观察和操作：
- Z（Zoom）：缩放视图，常用选项包括“全部（A）”“窗口（W）”“上一个（P）”，输入“Z+空格+E”可显示全图。
- P（Pan）：平移视图，按住鼠标左键拖拽即可移动视图，无需输入命令也可通过鼠标中键操作。
- V（View）：管理视图，可保存、恢复命名视图，适合在复杂图纸中快速切换视角。
- SH（Hide）：消隐显示，在三维模式下隐藏不可见线条，提升模型清晰度。
图层与对象属性快捷命令
图层管理是高效绘图的核心，合理使用图层可大幅简化修改流程：
（图片来源网络，侵删）
- LA（Layer）：打开图层特性管理器，可创建、删除图层，设置颜色、线型、线宽等属性。
- MA（Matchprop）：特性匹配，选择源对象后点击目标对象，将源对象的属性（如颜色、线型）复制给目标。
- COL（Color）：设置对象颜色，可随层（ByLayer）、随块（ByBlock）或指定具体颜色。
- LT（Ltype）：设置线型，加载线型库中的线型（如虚线ACAD_ISO02W100）并应用到对象。
- LW（Lweight）：设置线宽，可按实际需求选择线宽值，打印时需确保“线宽显示”开启。
标注与文字快捷命令
标注和文字是图纸的重要组成部分，以下命令用于添加尺寸和注释：
- DLI（Dimlinear）：线性标注，用于标注水平或垂直方向的尺寸。
- DAL（Dimaligned）：对齐标注，标注倾斜对象的实际长度。
- DRA（Dimradius）：半径标注，标注圆或圆弧的半径。
- DDI（Dimdiameter）：直径标注，标注圆或圆弧的直径。
- TED（Tedit）：编辑文字内容，双击文字也可快速修改。
- DT（Text）：创建单行文字，输入文字内容后按回车换行，适合短文本标注。
- MT（Mtext）：创建多行文字，支持段落格式设置，适合添加复杂注释。
其他实用快捷命令
- U（Undo）：撤销上一步操作，可连续输入“U”撤销多步，或使用“Ctrl+Z”。
- R（Redo）：恢复撤销的操作，与“U”命令对应，或使用“Ctrl+Y”。
- DI（Dist）：测量两点间距离，输入命令后指定两点，显示距离、角度等信息。
- DIV（Divide）：等分对象，将直线、圆等对象分为指定数量的等份，并生成点标记。
- LEN（Lengthen）：调整对象长度，通过增量、百分比或动态拖拽方式改变长度。

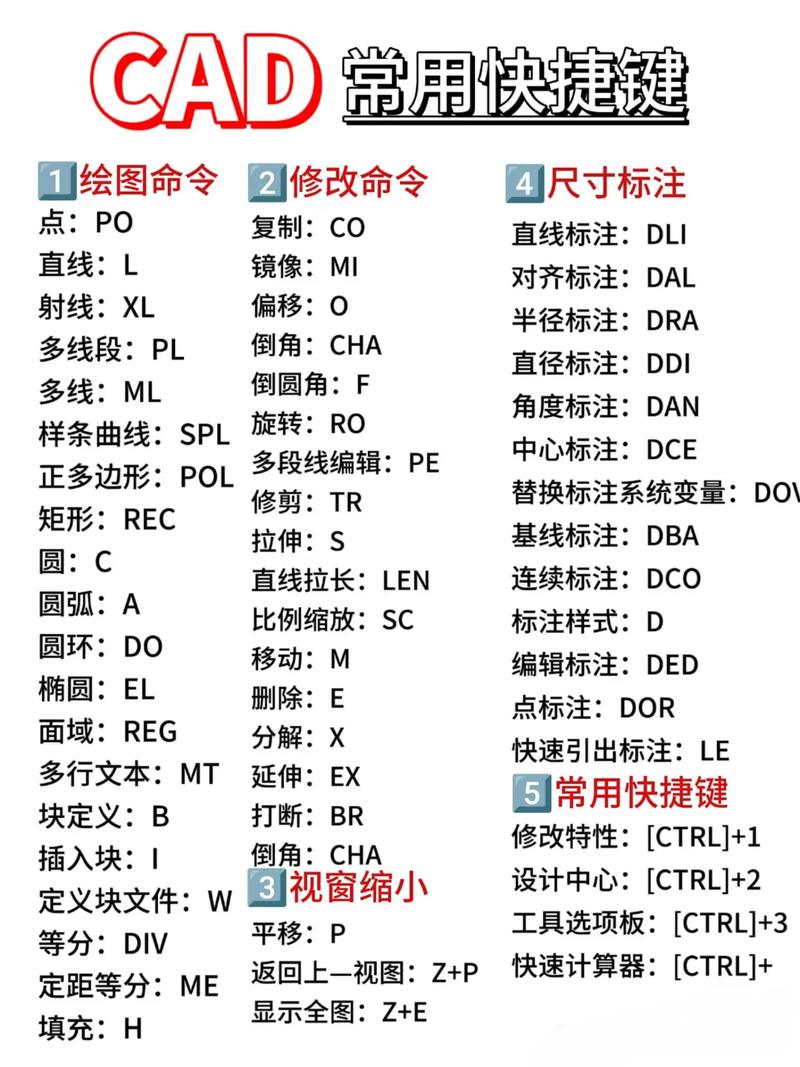

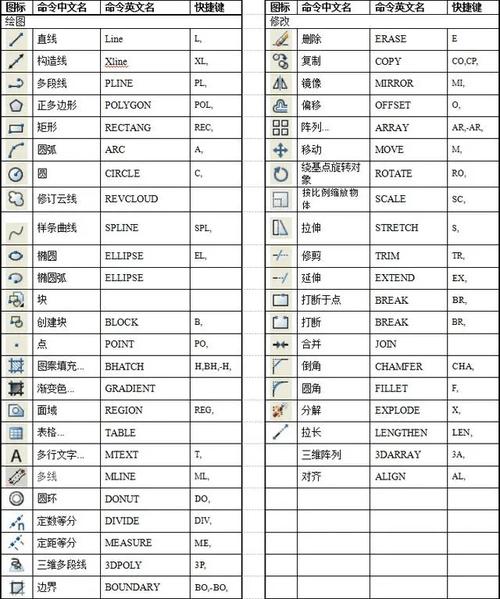

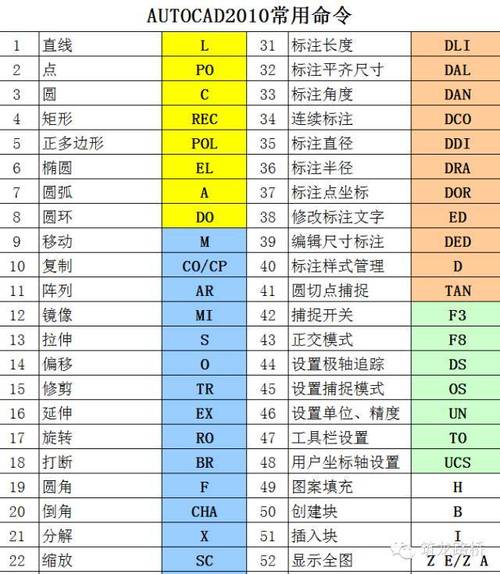

常用快捷命令速查表
| 功能分类 | 快捷命令 | 全称 | 主要用途 |
|---|---|---|---|
| 绘图 | L | Line | 绘制直线 |
| 绘图 | C | Circle | 绘制圆 |
| 编辑 | TR | Trim | 修剪对象 |
| 编辑 | O | Offset | 偏移对象 |
| 视图 | Z | Zoom | 缩放视图 |
| 图层 | LA | Layer | 图层管理 |
| 标注 | DLI | Dimlinear | 线性标注 |
相关问答FAQs
Q1：如何快速绘制多个相同间距的图形？
A：使用“偏移（O）”或“阵列（AR）”命令，需绘制多个等距直线时，先绘制一条直线，输入“O”设置偏移距离，多次偏移即可；若需环形或矩形阵列，输入“AR”选择对象，设置阵列数量和间距，可快速生成多个均匀分布的图形。
Q2：如何让绘制的虚线显示为虚线样式，而不是实线？
A：需检查线型比例（LTSCALE），输入“LTSCALE”命令，输入合适的比例值（如10），回车后虚线样式会正常显示；若仍不显示，可能是线型未加载，通过“LA”打开图层管理器，点击“加载”按钮选择虚线线型（如ACAD_ISO02W100）并应用。
