CAD 2010作为经典的二维设计软件，其高效操作离不开常用命令的熟练掌握，无论是绘制基本图形、编辑修改对象，还是进行尺寸标注和图层管理，命令的灵活运用都能显著提升绘图效率，以下从绘图命令、编辑命令、显示控制、尺寸标注、图层管理五个核心模块，详细解析CAD 2010的常用命令及其应用场景。
绘图命令：构建图形的基础

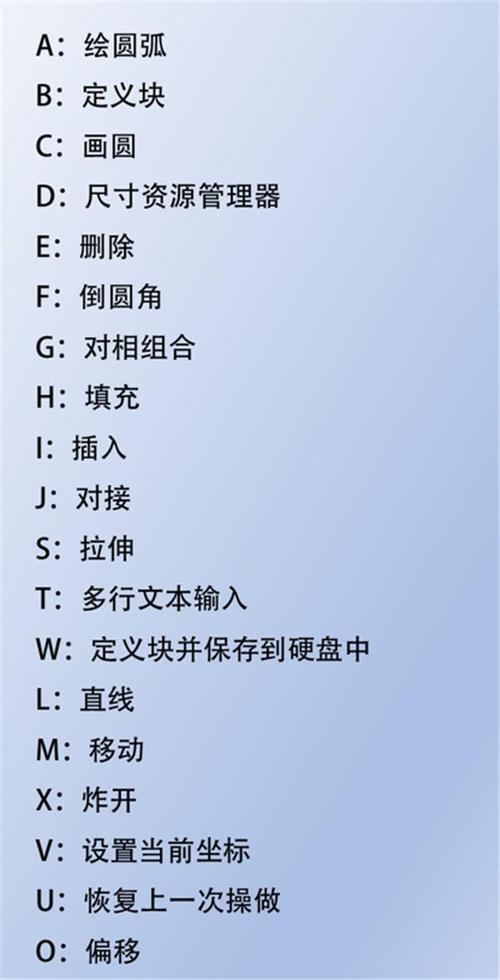

绘图命令是创建图形元素的起点，CAD 2010中常用的绘图命令集中在“绘图”菜单或工具栏，通过输入命令别名（如L代表LINE）可快速调用。
-
直线（LINE/L）
用于绘制连续的直线段，是使用频率最高的命令之一，执行命令后，通过指定起点和终点（或输入相对坐标如@100,0）绘制直线，输入“C”可自动闭合图形，绘制一个矩形时，可依次输入四个角点的坐标，或结合“正交模式”（F8）确保线条水平/垂直。 -
圆（CIRCLE/C）
提供多种绘制方式：默认“圆心、半径”（输入C后指定圆心，输入半径值）；“圆心、直径”（D选项）；“两点”（2P，通过直径两端点）；“三点”（3P，通过圆周上三点）；“相切、相切、半径”（TTR，绘制与两个对象相切的圆），绘制与已知直线和另一圆相切的圆时，选择TTR选项，依次点击直线和圆，输入半径即可。 -
矩形（RECTANG/REC）
绘制矩形时，可通过指定对角点（默认方式）或输入参数（如“长度L”“宽度W”）精确控制尺寸，支持“倒角”（C）和“圆角”（F）选项，例如输入“F”后设置圆角半径，可快速绘制带圆角的矩形。

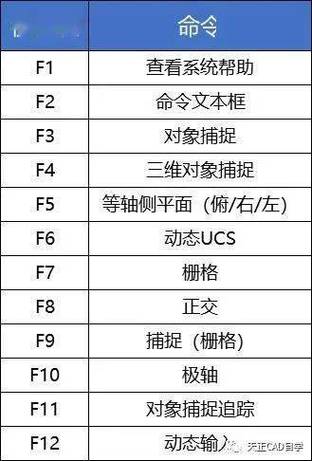

（图片来源网络，侵删） -
多段线（PLINE/PL）
可绘制由直线和圆弧组成的连续线段，且整体作为一个对象编辑，常用参数包括“圆弧（A）”（切换至圆弧绘制模式，可指定半径、方向等）、“宽度（W）”（设置线段起点和终点宽度，用于绘制箭头或粗线），绘制带箭头的尺寸线时，可用PLINE先画直线，再用“宽度”选项调整端点为箭头形状。 -
圆弧（ARC/A）
绘制圆弧的方式多样，如“三点（3P）”“起点、圆心、终点（S）”“起点、圆心、角度（T）”等，常用技巧：结合“端点捕捉”和“角度输入”（如输入“90”绘制90度圆弧），可精确控制弧长和方向。 -
图案填充（BHATCH/H）
用于为封闭区域添加剖面线或纹理，常用于表示材料或区分区域，执行命令后，选择填充图案（如ANSI31代表斜线）、设置比例（控制疏密）和角度，点击“拾取点”选择封闭区域即可，若填充区域未闭合，需先用“边界（BOUNDARY/BO）”创建闭合多段线。
编辑命令：优化图形的关键
编辑命令用于修改已有图形，通过“修改”菜单或工具栏调用，结合对象选择模式（如窗选W、交叉窗选C）可高效操作。
-
移动（MOVE/M）
将对象从原位置移动到新位置，需指定基点（参考点）和位移点，移动圆时，先选择圆，指定圆心为基点，再捕捉目标位置点即可，结合“对象捕捉”（F3）可精确对齐。 -
复制（COPY/CO）
复制对象到新位置，保留原对象，执行命令后，选择对象，指定基点，再通过“重复（M）”选项可连续复制多个副本，如阵列式复制多个相同零件。 -
修剪（TRIM/TR）
以其他对象为剪切边，裁剪多余部分，操作步骤：选择剪切边（可直接回车选择所有对象），点击需修剪的对象，用两条相交直线修剪多余部分时，先选择两条直线作为剪切边，再点击直线内部需删除的线段。 -
延伸（EXTEND/EX）
将对象延伸至指定边界，操作与“修剪”类似：选择边界对象，点击需延伸的对象，将短线延伸至长直线时，先选长直线为边界，再点击短线即可。 -
旋转（ROTATE/RO）
绕指定基点旋转对象，可输入角度值（如“30”逆时针旋转30度）或拖动鼠标动态调整，结合“参照（R）”选项，可通过两个点定义旋转角度（如将倾斜的图形旋转至水平）。 -
缩放（SCALE/SC）
按比例缩放对象，需指定基点和比例因子（如“2”放大2倍，“0.5”缩小一半），结合“参照（R）”选项，可通过参照对象长度确定比例，如将矩形宽度缩放与另一矩形一致。 -
倒角（CHAMFER/CHA）
对两条直线添加倒角，可设置距离（D）或角度（A），设置距离为5，点击两条相交直线，即可生成5×5的倒角。 -
圆角（FILLET/F）
对对象添加圆角，可设置半径（R），设置半径为10，点击两条直线，生成半径为10的圆角，若半径为0，可快速修剪/延伸两条直线至相交。
显示控制：提升绘图体验
显示命令用于调整视图，方便观察和编辑细节，主要通过“视图”菜单调用。
-
缩放（ZOOM/Z）
动态调整视图比例，常用选项包括：“实时（E）”拖动鼠标缩放；“窗口（W）”选择区域放大；“全部（A）”显示所有图形；“范围（E）”最大化显示所有对象，编辑细节时，用“窗口”选项局部放大，完成后用“上一个（P）”返回原视图。 -
平移（PAN/P）
移动视图位置，不改变缩放比例，按住鼠标中键拖动即可平移，或输入“P”后执行实时平移。
尺寸标注：确保图形的规范性
尺寸标注是工程图的核心，通过“标注”菜单调用，需先设置标注样式（DIMSTYLE/D）以符合国家标准。
-
线性标注（DIMLINEAR/DLI）
标注水平或垂直尺寸，需指定尺寸界线的两个原点和尺寸线位置，标注矩形长度时，捕捉两个端点，拖动鼠标至合适位置即可。 -
对齐标注（DIMALIGNED/DAL）
标注倾斜对象的尺寸，尺寸线与对象平行，标注斜线长度时，捕捉两端点，尺寸线自动与斜线对齐。 -
半径标注（DIMRADIUS/DRA）
标注圆或圆弧的半径，选择对象后，尺寸线通过圆心，标注文字前自动添加“R”。 -
角度标注（DIMANGULAR/DAN）
标注两条直线或圆弧的角度，选择对象后，指定尺寸弧位置，文字显示角度值（如“45°”）。
图层管理：组织图形的重要工具
图层用于分类管理不同类型的对象（如轮廓线、中心线、标注），通过“图层特性管理器（LAYER/LA）”调用。
-
创建图层
点击“新建图层”按钮，输入图层名称（如“中心线”），设置颜色（如红色）、线型（如CENTER，虚线）、线宽（如0.25mm）。 -
图层控制
可通过“开关（灯泡图标）”“冻结（雪花图标）”“锁定（锁形图标）”控制图层显示和编辑：关闭图层后，该图层对象不显示；冻结图层不参与运算，关闭则仍参与运算；锁定图层对象不可编辑，但可见。

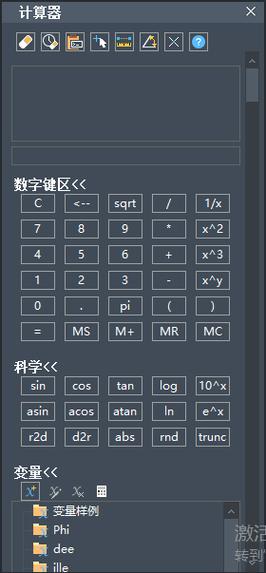

常用命令操作效率技巧
- 命令别名：自定义命令别名（如修改ACAD.PGP文件），将常用命令简化为1-2个字母（如“X”代表EXPLODE），减少输入时间。
- 对象捕捉：开启“对象捕捉”（F3）并设置常用捕捉模式（如端点、中点、交点），确保精确绘图。
- 快速选择（QSELECT）：通过对象类型、颜色、图层等属性快速选择批量对象，配合编辑命令批量修改。
相关问答FAQs
Q1：如何快速绘制多个等间距的相同图形？
A：可使用“阵列（ARRAY/AR）”命令，执行“ARRAY”后，选择对象，选择“矩形阵列（R）”或“环形阵列（P）”，矩形阵列需设置行数、列数、行偏移和列偏移（如行数2、列数3，行偏移50，列偏移100）；环形阵列需指定阵列中心、项目数和填充角度（如项目数6，填充角度360度，可生成环形均匀分布的图形），绘制完成后，可通过“特性（PROPERTIES/CH）”选项板调整阵列参数，实现动态修改。
Q2：CAD 2010中如何将多个对象合并为一个对象？
A：根据对象类型选择不同合并命令：
- 合并（JOIN/J）：用于合并直线、圆弧、多段线等，合并首尾相连的多条直线时，执行“JOIN”，选择第一条直线，再选择其他直线，即可合并为一条多段线；合并同心圆弧时，需选择圆弧并按回车确认。
- 面域（REGION/REG）：将封闭的二维图形（如圆形、矩形）转换为面域，便于进行布尔运算（并集、差集、交集），执行“REG”，选择封闭对象，创建面域后，使用“布尔运算”（实体编辑工具栏）可合并或修剪图形。
