在CAD软件中，面积标注是工程设计中常用的功能，主要用于快速计算和展示封闭图形的面积，广泛应用于建筑、规划、机械等领域，掌握面积标注命令的方法和技巧，能显著提高绘图效率,以下是关于CAD面积标注命令的详细说明。
面积标注的基本命令

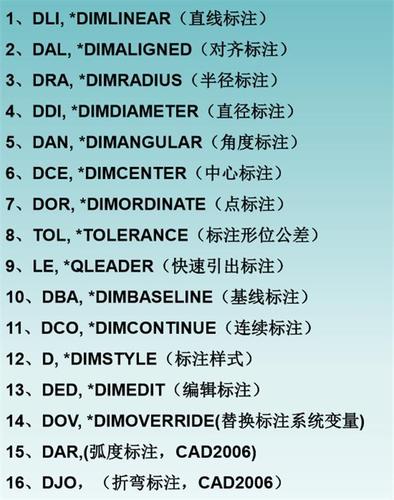

CAD中标注面积主要通过两种方式实现：一是使用“AREA”命令直接查询面积并手动标注，二是通过“DIMENSION”工具栏中的“面积标注”功能自动生成标注，不同版本的CAD（如AutoCAD、浩辰CAD等）操作略有差异,但核心逻辑一致。
使用“AREA”命令查询面积
“AREA”命令是CAD内置的面积计算工具,操作步骤如下：
- 命令启动：在命令行输入“AREA”或快捷键“AA”，按回车键；或通过“工具”→“查询”→“面积”菜单进入。
- 选择方式：
- 对象（O）：直接选择已定义的封闭图形（如多段线、圆、多边形等）,系统自动计算并显示面积。
- 加（A）/减（S）：通过“加”模式累加多个封闭区域的面积，或通过“减”模式从总面积中扣除指定区域,适用于复杂组合图形的计算。
- 指定点：依次点击封闭图形的各个角点，系统自动连接形成多边形并计算面积，需确保最后一点与第一点闭合，否则需手动输入“C”闭合。
计算完成后，命令行会显示面积和周长信息，但不会直接生成标注文本，需通过“TEXT”命令手动输入结果，或结合“FIELD”字段功能动态关联面积数据。
使用“标注”功能自动标注

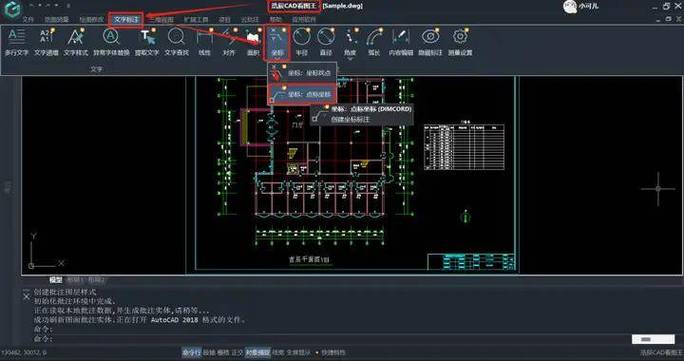

部分CAD版本（如AutoCAD 2010及以上）提供了专门的面积标注工具,可直接生成带面积的标注对象：
- 命令启动：输入“DIMASSOC”确保标注与图形关联，通过“标注”→“标注样式”新建或修改样式，设置“文字”选项卡中的“内容格式”为“面积”。

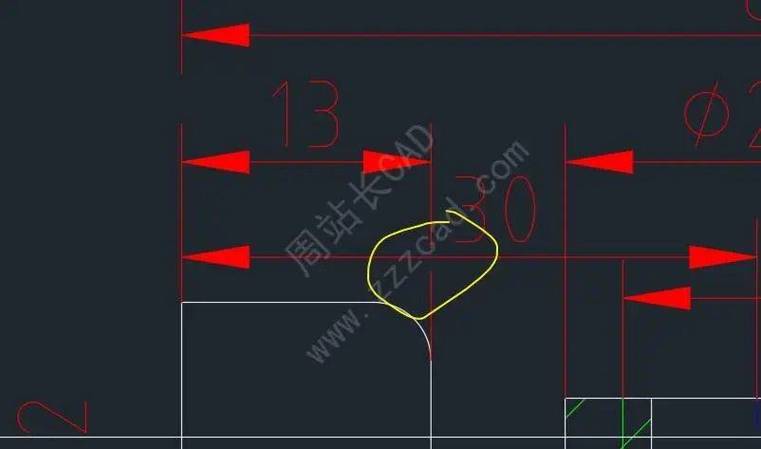

- 操作步骤：使用“线性标注”或“对齐标注”命令，依次选择封闭图形的对角点，系统自动计算面积并标注，若需标注多个区域，可通过“连续标注”或“基线标注”快速扩展。
面积标注的高级技巧
动态面积标注
通过“FIELD”字段功能,可使面积标注随图形变化自动更新：
- 执行“TEXT”命令，在文字编辑器中选择“插入”→“字段”，选择“对象”类别，拾取封闭图形，在“特性”中选择“面积”，确定后即可生成动态文本，当图形尺寸修改时,字段内容会自动刷新。
属性块批量标注
对于需要批量标注的场景（如户型图中的房间面积）,可创建属性块：
- 绘制一个圆形或矩形作为标注符号，执行“ATTDEF”定义属性（标记为“AREA”），然后创建为块（BLOCK），插入块时，通过“增强属性编辑器”输入面积值，或结合“AREA”命令的查询结果快速填充。
不同单位下的面积显示
CAD默认面积为平方毫米，需通过“UNITS”命令修改单位：
- 在“图形单位”对话框中，设置“长度”单位为“米”或“毫米”，面积单位会自动切换，若需显示“平方米”，可在标注样式中添加后缀“㎡”。
常见问题及解决方案
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 面积标注数值不更新 | 标注未关联图形或字段未设置动态更新 | 检查“DIMASSOC”值为2，或重新插入字段并勾选“自动更新” |
| 复杂图形面积计算错误 | 图形未闭合或存在自相交 | 使用“BOUNDARY”命令生成封闭多段线，再查询面积 |
相关问答FAQs
Q1：如何快速标注多个房间的面积？
A1：可使用“QSELECT”快速选择所有封闭多段线，通过“AREA”命令的“加”模式累加面积；或利用“LISP”二次开发程序（如“ROOMAREA.LSP”）实现一键批量标注，具体步骤：输入“APPLOAD”加载LISP文件，运行命令后框选所有房间,系统自动生成带面积的标注。
Q2：面积标注显示为科学计数法（如1.23E+06）如何处理？
A2：这是由于单位精度设置过高导致，在“标注样式管理器”中修改当前样式，进入“主单位”选项卡，将“精度”调整为“0.00”，并将“前缀”或“后缀”设置为“㎡”，即可正常显示为“1234567.89㎡”，若仍不生效，检查“UNITS”命令中的“面积单位”是否与长度单位匹配。
