CAD中的SECTION命令,即剖切命令，是三维建模中一项极为核心且实用的工具，其主要功能是通过剖切平面与三维实体对象的相交运算，生成二维剖切面轮廓或获取实体截面，这一命令在工程设计、制造以及技术文档编制中扮演着不可或缺的角色，能够帮助工程师和设计师更清晰地展示物体内部结构、验证设计合理性以及提取关键几何信息，SECTION命令的灵活性和精确性使其成为CAD用户必须掌握的高级操作之一，尤其在机械设计、建筑结构分析和工业管道设计等领域应用广泛。
SECTION命令的基本操作流程相对直观,但要想熟练运用并发挥其最大效能，需要深入理解其参数设置和应用场景，用户需通过命令行输入SECTION或选择“绘图”菜单下的“剖切”选项来激活该命令，激活后，系统会提示用户选择要剖切的三维实体对象，此时可以框选或单选一个及多个实体，选择完成后，命令行会进一步要求用户定义剖切平面的方式，这是SECTION命令的关键步骤，系统提供了多种定义剖切平面的方法，以满足不同设计需求，常见的定义方式包括：三点定义平面、对象定义平面（如选择圆、椭圆、二维样条曲线或多段线所在的平面）、曲面定义平面（选择曲面所在的平面）、Z轴定义平面（通过指定Z轴方向和原点定义平面）、视图定义平面（与当前视图平面平行）以及坐标平面（如XY、YZ、ZX平面），用户可根据实际设计情况选择最合适的方式，若需沿某个几何对称面剖切，可选择“对象”方式直接选取该对称面；若需自定义倾斜剖切面，则可通过三点方式灵活定义。
SECTION命令执行后,系统会在剖切平面与实体的相交处生成一个封闭的二维或三维剖切面轮廓，该轮廓作为一个独立的新对象创建在当前图形中，默认情况下，剖切面轮廓的图层、颜色和线型可能与原实体不同，便于用户识别和编辑，值得注意的是，SECTION命令仅生成剖切面轮廓，并不会实际分割或修改原实体对象，这一点与SLICE命令（剖切实体）有本质区别，SLICE命令会沿剖切平面将实体分割为两部分并删除指定部分，而SECTION命令则保留原实体完整，仅提取截面信息，这种特性使得SECTION命令在需要保留原始模型完整性同时获取截面数据的场景中更具优势，在机械设计中，工程师可能需要在不破坏装配体模型的情况下，获取某个零件的剖切视图用于标注尺寸或分析结构，此时SECTION命令便能高效完成这一任务。
SECTION命令生成的剖切面轮廓可以进一步编辑和利用,以实现更复杂的设计需求，用户可以通过移动、旋转、缩放等基本操作调整剖切面轮廓的位置和方向，也可以使用“边界”命令将其转换为封闭多段线或面域，以便进行填充图案、标注尺寸或进行布尔运算，剖切面轮廓还可以作为创建二维视图的基础，通过将其放置在合适的布局空间中，结合其他CAD工具（如DIM标注命令、HATCH填充命令）生成符合工程制图标准的剖视图，在建筑结构设计中，SECTION命令常用于生成墙体、楼板或基础的剖面图，帮助设计师直观展示钢筋布置、构件连接等内部细节；在管道设计中，则可用于快速获取管道与阀门、法兰等附件的截面形状，用于材料统计和加工制造。
为了更清晰地理解SECTION命令的不同定义方式及其应用场景,以下通过表格对比几种常用剖切平面定义方法的特点：
| 定义方式 | 操作说明 | 适用场景 |
|---|---|---|
| 三点定义平面 | 指定剖切平面上的第一点、第二点和第三点，三点不共线即可定义平面 | 自定义任意角度和位置的剖切面，如非标准倾斜剖面 |
| 对象定义平面 | 选择圆、椭圆、二维多段线或样条曲线等对象，以其所在平面作为剖切平面 | 沿已有几何特征剖切，如圆柱轴线、对称面 |
| Z轴定义平面 | 指定剖切平面上的一点和Z轴方向（通过两点确定Z轴向量） | 需要控制剖切平面法线方向时，如与特定方向垂直的剖面 |
| 视图定义平面 | 剖切平面与当前视图平面平行，通过指定一点确定平面位置 | 生成与当前视角一致的剖面，便于观察和展示 |
| 坐标平面（XY/YZ/ZX） | 直接选择XY平面、YZ平面或ZX平面作为剖切平面，可通过指定点调整平面位置 | 沿标准坐标轴方向的剖切，如水平剖、垂直剖 |
SECTION命令在实际应用中需要注意一些细节问题,以确保结果的准确性和效率，剖切对象必须是三维实体，对于曲面、网格或其他非实体对象，SECTION命令无法执行，定义剖切平面时，若选择的对象（如圆、多段线）不共面或存在自相交情况，可能导致剖切结果错误或生成失败，在复杂模型中，若剖切平面与多个实体相交，系统会生成所有相交剖切面的并集轮廓，若需要单独获取某个实体的剖切面，建议分步操作或使用选择过滤功能，对于大型装配体模型，频繁使用SECTION命令可能会影响图形性能，此时可考虑冻结或隔离不需要剖切的图层，以提高操作速度。
SECTION命令与其他CAD工具的结合使用能显著提升设计效率,将SECTION命令与REGION命令结合，可将剖切面轮廓转换为面域后进行布尔运算（如并集、差集），用于分析零件间的干涉区域或生成复杂截面形状；与LAYISO命令结合，可快速隔离剖切面轮廓所在的图层，便于后续编辑；与BLOCK命令结合，可将常用剖切面轮廓定义为块，在重复设计时直接调用，减少重复绘制工作量，在三维建模与二维出图的协同工作中，SECTION命令生成的剖切面轮廓可作为创建“截面视图”的基础素材，通过布局空间的视口设置和比例调整，快速生成符合规范的工程图纸。
相关问答FAQs：
-
问：SECTION命令与SLICE命令有什么区别？如何选择使用？ 答：SECTION命令仅生成剖切面轮廓，不修改原实体对象，适用于需要保留模型完整性同时获取截面数据的场景；SLICE命令则会沿剖切平面分割实体并删除指定部分，适用于需要修改实体结构的场景，若仅需观察或提取内部结构信息，应选择SECTION命令；若需对实体进行切割、分离等操作，则应使用SLICE命令。

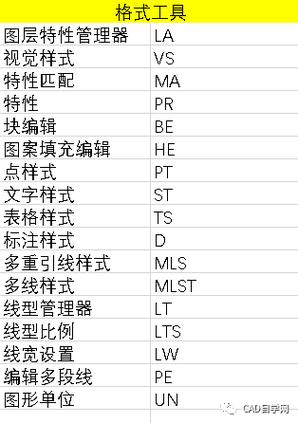

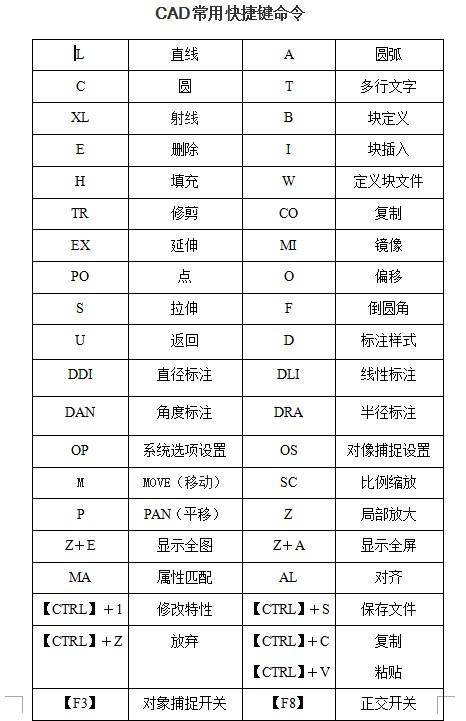

（图片来源网络，侵删） -
问：SECTION命令生成的剖切面轮廓无法显示或显示不完整，可能的原因及解决方法是什么？ 答：可能原因包括：剖切平面未与实体相交（需检查剖切平面位置）；剖切对象非三维实体（需确保选择的是实体模型）；剖切面轮廓被其他对象遮挡或图层被冻结（可通过“图层”管理器检查图层状态，或使用“显示顺序”命令调整轮廓显示优先级）；图形显示范围过小（可使用“范围缩放”命令查看全图），逐一排查并调整后，通常可解决此类问题。
