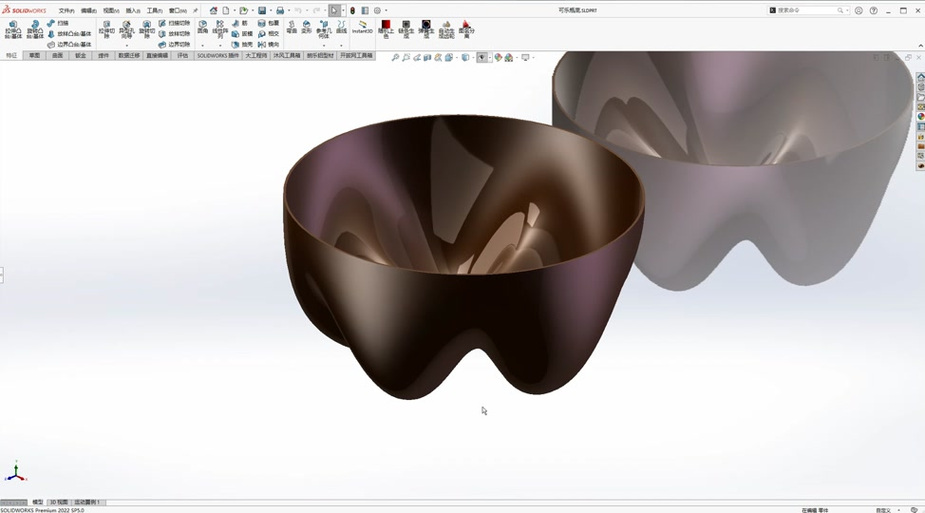

SolidWorks曲面加厚命令是三维建模中非常实用的功能,主要用于将开放或闭合的曲面实体转化为具有厚度的实体零件，这在产品设计、模具制造和工程分析中具有广泛的应用，通过该命令，用户可以快速将复杂的曲面模型转化为实体，从而进行后续的布尔运算、装配分析或力学仿真，下面将详细介绍SolidWorks曲面加厚命令的使用方法、参数设置、注意事项及常见问题解决方法。

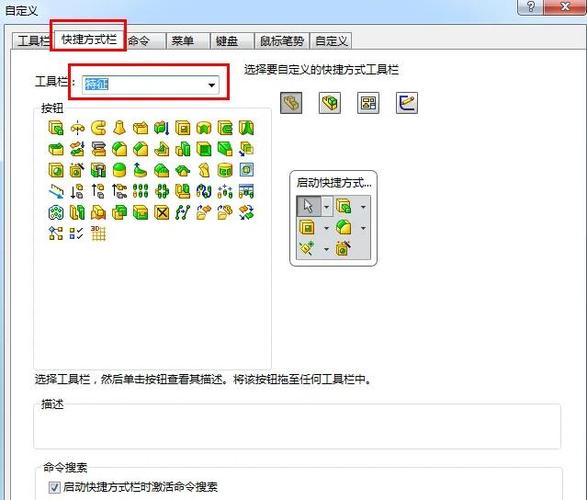

SolidWorks曲面加厚命令的入口位于“特征”选项卡下的“凸台/基体”下拉菜单中，或通过“插入”菜单中的“凸台/基体”找到“加厚”选项，使用该命令时，首先需要确保模型中存在一个或多个曲面特征，这些曲面可以是单一曲面、曲面缝合后的组合曲面，或是通过曲面拉伸、旋转、扫描、放样等命令生成的复杂曲面，在执行加厚命令前，建议先检查曲面的完整性，确保曲面无 gaps（缝隙）、self-intersections（自相交）等几何缺陷，否则可能导致加厚失败或结果不符合预期。
在加厚命令的属性管理器中,用户需要设置多个关键参数，首先是“加厚参数”选项组，要加厚的曲面”是必选项，需要手动选择或通过“选择所有曲面”按钮快速选取所有曲面，接着是“厚度”设置，用户可以输入具体的数值，并通过“加厚方向”按钮选择向内加厚、向外加厚或双向加厚，若输入厚度为5mm，选择“向外加厚”，则实体将在曲面的外侧生成5mm厚的材料；选择“双向加厚”则会在曲面两侧各生成5mm厚的材料，总厚度为10mm。“合并结果”选项用于控制加厚后的实体是否合并为一个整体，默认勾选时，多个曲面加厚后会自动合并，适合单一零件的建模；若取消勾选，则每个曲面将生成独立的实体，便于后续分别编辑。
在实际操作中,曲面的几何形态直接影响加厚效果，对于平坦或曲率变化较小的曲面，加厚过程通常较为顺利；而对于复杂曲面（如自由造型曲面或具有高曲率的区域），可能需要调整加厚方向或分步处理，当曲面存在尖锐凹凸时，直接加厚可能会产生扭曲或自相交，此时可以先使用“缝合曲面”命令将相邻曲面合并，或通过“删除面”命令移除不必要的曲面片段，再进行加厚操作，对于开放曲面（如没有完全闭合的曲面模型），加厚命令会自动生成封闭的实体，但需确保曲面的边界清晰，否则可能出现加厚失败的情况。
为了更直观地展示加厚参数对结果的影响,以下通过表格对比不同参数设置下的加厚效果：
| 加厚方向 | 厚度值 | 合并结果 | 适用场景 |
|---|---|---|---|
| 向内 | 3mm | 勾选 | 生成内壁厚度的零件，如管道内衬 |
| 向外 | 5mm | 勾选 | 增加零件外部尺寸，如外壳加强筋 |
| 双向 | 2mm/侧 | 取消勾选 | 需要对称厚度的薄壁零件，如垫片 |
| 组合方向 | 3mm（内）+4mm（外） | 勾选 | 非等厚壁零件，如异形型材 |
在使用曲面加厚命令时,还需注意以下几点：确保曲面模型的精度足够高，避免因曲面公差过大导致加厚失败；对于多曲面模型，建议先使用“检查”工具中的“曲面检查”功能验证曲面的连续性；若加厚后的实体出现异常，可以通过“误差分析”工具检查曲面与实体的偏差，并适当调整曲面曲率或加厚参数。
相关问答FAQs
Q1：为什么使用曲面加厚命令时提示“无法加厚曲面”？
A1：该问题通常由以下原因导致：（1）曲面存在未缝合的缝隙或自相交区域，需先使用“缝合曲面”命令修复曲面；（2）曲面边界不完整或开放，需通过“延伸曲面”或“填充曲面”封闭边界；（3）加厚方向与曲面法线冲突，尝试调整加厚方向或翻转曲面法线；（4）曲面几何复杂度过高，可尝试简化曲面或分步加厚。
Q2：如何控制加厚后实体的表面质量？
A2：表面质量可通过以下方式优化：（1）在曲面生成阶段提高曲面精度，如调整“曲面拉伸”命令中的“精度”选项；（2）加厚时勾选“平滑处理”选项（若可用），减少加厚后的棱角；（3）对加厚后的实体使用“圆角”或“曲面填充”命令进行二次修饰；（4）若曲面曲率变化剧烈，可先通过“曲面缝合”或“删除面”工具简化几何形状，再进行加厚操作。
