CAD线长命令是计算机辅助设计（CAD）软件中用于测量和显示线段长度的核心工具，广泛应用于工程制图、建筑设计和机械制造等领域，通过该命令，用户可以快速获取直线、多段线、圆弧等对象的精确长度，为设计校核、材料计算和尺寸标注提供重要数据支持，以下从命令原理、操作步骤、功能扩展及注意事项等方面进行详细说明。

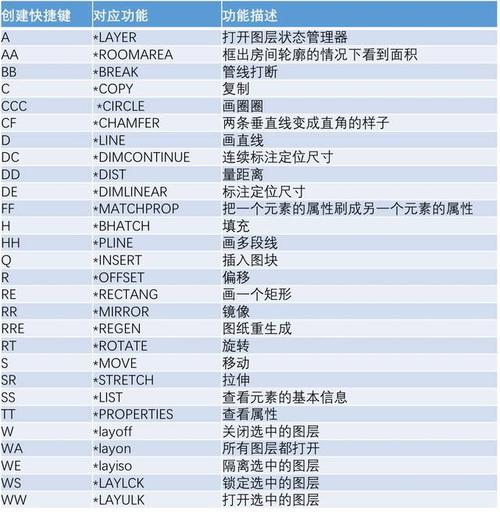

（图片来源网络，侵删）
线长命令的基本原理与适用对象
CAD线长命令的核心功能是通过几何算法计算对象的实际长度,在二维制图中，直线长度可通过两点间距离公式直接计算；多段线（Polyline）的长度等于各直线段与圆弧段的长度之和；圆弧长度则根据半径、圆心角及弧长公式（弧长=半径×圆心角×π/180）确定，对于三维对象，线长命令还可测量空间线段的投影长度或实际三维长度，具体取决于软件的设置参数。
适用对象包括：
- 直线（Line）：单一直线段，长度为起点到终点的直线距离。
- 多段线（Polyline）：由直线和圆弧组合的连续线段，支持整体长度计算。
- 圆弧（Arc）：根据半径和圆心角计算弧长，也可通过“长度”参数直接获取。
- 样条曲线（Spline）：通过拟合点生成的平滑曲线，长度为各微元段的积分和。
- 椭圆（Ellipse）：椭圆周长需通过近似算法计算，部分软件需借助特定命令（如AutoCAD中的“ELLIPSE”参数）。
线长命令的操作步骤
以AutoCAD为例,线长命令可通过以下方式调用：
- 命令行输入：直接输入“LENGTHEN”或简化命令“LEN”，按回车键。
- 工具栏按钮：在“修改”工具栏中点击“长度”图标。
- 菜单栏路径：依次选择“修改→长度”。
操作流程如下：

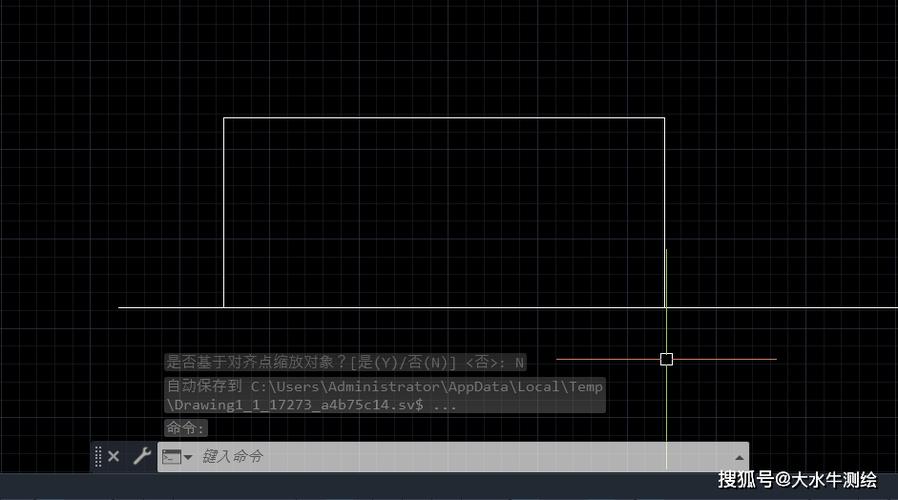

（图片来源网络，侵删）
- 启动命令：调用“LENGTHEN”命令后，命令行提示“选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]：”。
- 选择对象：直接点击需要测量的线段，命令行将显示当前长度。
- 动态调整（可选）：若需修改长度，可选择“动态(DY)”选项，通过拖动端点实时调整长度；或选择“增量(DE)”输入数值增减长度。
- 查看结果：测量完成后，命令行会显示对象的长度值，同时图形中可添加标注以可视化显示。
线长命令的高级功能
- 批量测量：通过“选择对象”选项框选多个线段，可一次性测量并显示各对象的长度，适用于大规模图纸的快速统计。
- 关联标注：结合“标注”功能，将测量结果以动态标注形式附加在图形上，当对象长度修改时，标注值自动更新。
- 三维测量：在三维模式下，通过“视图→三维视图→西南等轴测”切换视角后，使用“DIST”命令（替代“LENGTHEN”）测量空间线段的实际三维长度。
- 参数化设计：在参数化CAD软件（如SolidWorks）中，线长可与尺寸参数关联，实现驱动修改。
常见问题与注意事项
- 单位设置：确保绘图单位（毫米、米等）与实际需求一致，否则长度数值需手动换算。
- 对象类型限制：部分软件（如AutoCAD）的“LENGTHEN”命令不支持测量椭圆或样条曲线的精确长度，需借助“LIST”命令或第三方插件。
- 图层管理：若线段位于冻结或锁定图层，可能导致测量失败，需检查图层状态。
- 精度控制：通过“格式→单位”设置小数位数，避免因精度不足导致数据误差。
线长命令在不同软件中的差异
| 软件名称 | 命令名称 | 特点与适用场景 |
|---|---|---|
| AutoCAD | LENGTHEN | 支持直线、多段线、圆弧，可动态调整长度，适合二维工程图。 |
| SolidWorks | 测量工具 | 支持三维对象长度测量，可生成曲线报告，适合机械零件设计。 |
| Revit | 查看长度 | 基于BIM模型，可自动统计构件长度，与材质明细表关联，适合建筑模型。 |
| SketchUp | 实体信息工具 | 仅显示直线长度，需通过插件实现批量测量，适合概念设计。 |
实际应用案例
在桥梁设计中,工程师需快速统计钢索的总长度，通过CAD线长命令：
- 将钢索路径绘制为多段线；
- 调用“LENGTHEN”命令选择多段线，获取总长度为125.36米；
- 结合材料表计算钢索用量,误差控制在0.1%以内，显著提升效率。
相关问答FAQs
Q1: 为什么使用LENGTHEN命令测量样条曲线时显示长度为0？
A: AutoCAD的“LENGTHEN”命令不支持直接测量样条曲线的长度，需通过以下方法替代：
- 使用“LIST”命令，在文本窗口中查看样条曲线的“长度”属性；
- 将样条曲线转换为多段线（命令“PEDIT”→“样条曲线→转换为多段线”），再使用“LENGTHEN”测量。
Q2: 如何在CAD中批量测量多个线段的长度并导出为Excel表格？
A: 可通过以下步骤实现：
- 使用“QSELECT”命令按图层或颜色选择所有目标线段；
- 运行“LIST”命令，在文本窗口中复制长度数据；
- 将数据粘贴到Excel中,利用“数据→分列”功能整理格式。
部分高级插件（如CADtools）可直接批量测量并导出数据，效率更高。
