在当前无线通信技术快速发展的背景下,PCB天线作为各类电子设备信号收发的核心部件，其设计与应用的重要性日益凸显，随着5G、物联网、智能硬件等领域的持续扩张，市场对PCB天线专业人才的需求呈现显著增长趋势，尤其在消费电子、汽车电子、工业物联网等领域，具备扎实理论基础和丰富实践经验的PCB天线工程师成为企业争相抢夺的对象，从招聘需求来看，PCB天线相关岗位通常涵盖天线设计工程师、射频工程师、PCB Layout工程师（侧重射频方向）、天线测试工程师等，不同企业根据业务侧重会对候选人的技能提出差异化要求，但核心均围绕天线设计、射频仿真、PCB集成及测试验证等关键能力展开。

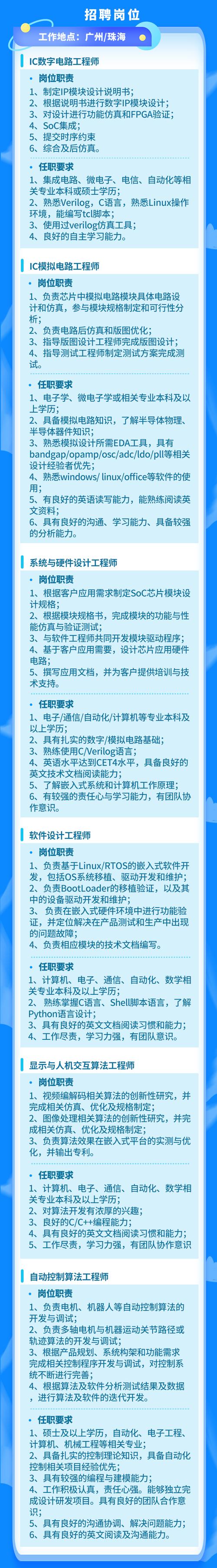

岗位需求与核心技能要求
PCB天线招聘中,企业对候选人的专业背景普遍要求电子信息工程、通信工程、电磁场与微波技术等相关专业，本科及以上学历为基本门槛，头部企业或研发岗位往往倾向于硕士及以上学历，且具备3-5年以上相关工作经验，在技能方面，以下几项为核心考察点：

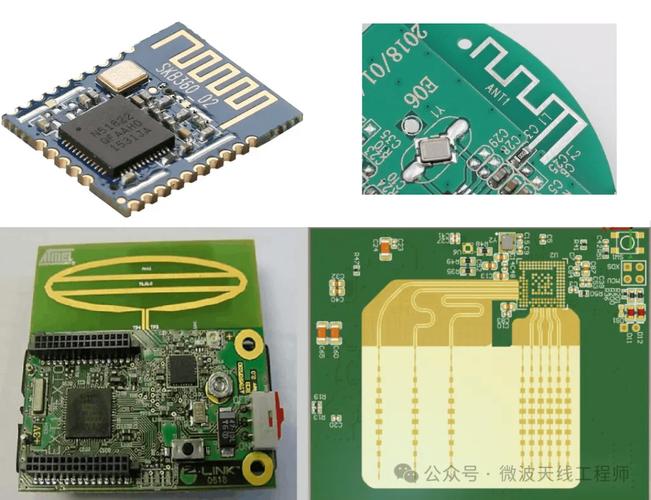

- 天线设计与仿真工具：需熟练掌握HFSS、CST、FEKO等电磁仿真软件，能够独立完成微带天线、PIFA天线、倒F天线等常见PCB天线的结构设计与性能优化；熟悉天线参数指标（如增益、驻波比、辐射效率、方向图等）的定义与仿真分析方法。
- 射频电路与PCB Layout：具备射频电路设计基础，理解Smith圆图、阻抗匹配、滤波器等关键模块原理；能够使用Altium Designer、Cadence Allegro等EDA工具完成射频PCB的Layout设计，尤其注重射频走线、接地、屏蔽等电磁兼容性（EMC/EMI）处理。
- 测试与调试能力：熟练使用矢量网络分析仪（VNA）、频谱分析仪、天线测试暗室等设备进行天线性能测试，能够根据测试结果定位设计问题并迭代优化；了解OTA（Over-The-Air）测试流程及相关标准。
- 行业经验与项目背景：有消费电子（如手机、平板）、车载通信（如T-Box、V2X）、智能穿戴设备等领域的PCB天线设计项目经验者优先；熟悉相关行业天线标准（如CE、FCC、SRRC认证要求）者更具竞争力。
部分企业还会关注候选人的问题解决能力、团队协作意识及英语文献阅读能力，尤其是对于需要参与国际项目或对接海外客户的企业，英语沟通能力可能成为隐性加分项。
行业趋势与岗位发展方向
随着6G预研、毫米波技术、大规模MIMO等前沿技术的推进，PCB天线设计正朝着高频化、小型化、多频化、可集成化方向发展，在智能手机中，5G手机需要支持Sub-6GHz和毫米波多频段，且天线需与金属边框、电池等元件共存，对天线设计提出了更高挑战；在物联网领域，低功耗广域网（LPWAN）设备要求天线具备小型化、低成本特性，同时保证良好的覆盖性能，这些技术趋势推动PCB天线岗位需求向“复合型”人才倾斜，即既需掌握传统天线设计，又需了解新材料（如LCP、MPI基板）、新工艺（如3D打印天线）及AI辅助设计等新兴技术。
从职业发展路径看,PCB天线工程师可向资深专家、技术管理（如射频部门负责人）、跨领域技术融合（如天线与芯片、算法协同设计）等方向延伸，部分企业还设立了天线技术预研岗位，专注于未来3-5年的天线技术储备，为具备创新能力的工程师提供了广阔发展空间。
求职建议与能力提升
对于有意进入PCB天线领域的求职者,建议从以下方面提升竞争力：
- 夯实理论基础：重点掌握电磁场理论、微波技术、天线原理等核心课程，理解麦克斯韦方程组、传输线理论等基础概念，这是解决复杂天线问题的底层逻辑。
- 强化工具实践：通过仿真软件案例练习（如设计一款2.4GHz Wi-Fi微带贴片天线）积累实战经验，参与开源项目或个人设计作品集，在求职时可作为能力证明。
- 关注行业动态：定期阅读IEEE Transactions on Antennas and Propagation、《微波学报》等期刊，关注华为、中兴、苹果、高通等企业的技术白皮书，了解行业最新技术方向。
- 积累测试经验：若条件允许，可参与实验室天线测试项目，或学习使用VNA等设备的基本操作，熟悉测试流程有助于快速适应企业工作需求。
相关问答FAQs
Q1：没有天线设计经验，能否从PCB Layout岗位转型为PCB天线工程师？
A：具备射频PCB Layout经验是转型的重要基础，射频Layout与天线设计同属射频领域，前者对信号完整性、阻抗控制的理解可直接应用于天线设计，建议系统学习天线原理与仿真工具，通过参与小型天线项目（如2.4G天线）积累经验，部分企业对有射频Layout背景的候选人会提供转型机会，关键在于主动学习天线设计知识并展示项目实践成果。
Q2：PCB天线工程师需要掌握哪些仿真软件？哪些更重要？
A：PCB天线设计中，HFSS和CST是核心仿真工具：HFSS基于有限元法，擅长复杂结构（如多频段天线、共形天线）的高精度仿真；CST基于时域有限积分法，在计算电大尺寸模型（如阵列天线）时效率更高，两者掌握其一即可入门，若能同时使用则更具优势，FEKO（适用于天线与电磁兼容协同设计）和ADS（适用于射频系统级仿真）可作为补充技能，根据企业需求选择性学习。
