在CAD软件中,块的在位编辑是一项非常实用的功能，它允许用户在不分解块的情况下直接在当前图形环境中编辑块的定义，从而大大提高了修改块的效率和准确性，这一功能的核心在于“在位”二字，即用户可以在块的原始位置进行编辑，同时保持块与其他图形对象的关联性，避免了分解块后可能导致的坐标错位、图层混乱等问题。
要启动块的在位编辑,通常可以通过以下几种方式：一是双击需要编辑的块参照；二是选中块参照后，右键单击，在弹出的快捷菜单中选择“在位编辑块”；三是通过命令行输入“REFEDIT”并按回车键，无论采用哪种方式，启动命令后，系统都会弹出“参照编辑”对话框，该对话框中会列出当前图形中所有可编辑的块参照，用户需要选择目标块，然后点击“确定”进入在位编辑模式。
进入在位编辑模式后,工作界面会发生一些变化，被编辑的块会以正常亮度显示，而图形中的其他对象则会以灰色或淡出显示，形成视觉上的区分，这样用户可以更专注于块的编辑，系统会自动弹出“参照编辑”工具栏，该工具栏包含了多个常用命令，如“添加到工作集”、“从工作集删除”、“保存参照编辑”等，这些命令为在位编辑提供了便捷的操作方式。
在编辑过程中,“工作集”是一个非常重要的概念，工作集是指当前正在编辑的块定义中的对象，只有添加到工作集中的对象才能被修改，默认情况下，被编辑块的所有对象都会自动添加到工作集中，如果需要编辑块内部的其他对象，或者需要暂时锁定某些对象不被误改，可以使用“添加到工作集”或“从工作集删除”命令，当用户需要修改块内部的一个嵌套块时，可能需要先将其添加到工作集中，才能进行进一步的编辑，需要注意的是，添加到工作集的对象必须是块内部的对象，不能是块外部的图形。
在位编辑支持大多数CAD的绘图和编辑命令,如移动、旋转、缩放、修剪、延伸、倒角、圆角等，用户可以像编辑普通对象一样对工作集中的对象进行操作，如果发现一个块定义中的某个图形位置不正确，可以直接使用移动命令将其调整到合适的位置；如果某个尺寸不符合要求，可以使用拉伸命令进行修改，这些修改都会实时反映在块参照上，用户可以立即看到编辑效果，便于及时调整。
编辑完成后,保存修改是关键步骤，用户可以通过点击“参照编辑”工具栏中的“保存参照编辑”按钮，或者在命令行输入“REFCLOSE”并选择“保存”选项来保存对块定义的修改，保存后，当前图形中所有相同块参照都会自动更新为修改后的样式，无需手动替换，如果用户对编辑结果不满意，也可以选择放弃修改，此时只需在“参照编辑”工具栏中点击“关闭参照”按钮，并在弹出的对话框中选择“放弃更改”即可，块定义将恢复到编辑前的状态。
需要注意的是,在位编辑虽然功能强大，但在使用时也应注意一些事项，对于复杂的块，特别是包含大量对象或嵌套块的块，在位编辑可能会对系统性能产生一定影响，导致操作变慢，建议在编辑复杂块时，尽量关闭不必要的图层，减少屏幕显示的对象数量，在编辑过程中，如果误操作删除了工作集内的对象，可以通过“放弃”命令（U或UNDO）来恢复，如果块中包含外部参照或光栅图像，这些对象可能无法在在位编辑模式下直接修改，需要先将其绑定或分解。
为了更清晰地展示块的在位编辑命令及其功能,以下表格列出了一些常用命令及其说明：
| 命令名称（按钮） | 主要功能 | 操作说明 |
|---|---|---|
| 选择参照 | 选择要编辑的块参照 | 启动REFEDIT命令后，在图形中选择目标块 |
| 添加到工作集 | 将块内对象添加到可编辑范围 | 选择需要编辑的块内对象，将其加入工作集 |
| 从工作集删除 | 将对象从可编辑范围移除 | 选择不需要编辑的块内对象，将其从工作集移除 |
| 放弃对参照的修改 | 放弃本次编辑，不保存更改 | 关闭参照编辑时，选择“放弃更改” |
| 保存参照编辑 | 保存本次编辑，更新块定义 | 完成编辑后，点击保存，更新所有块参照 |
| 关闭参照 | 退出在位编辑模式 | 无论是否保存，均可退出编辑状态 |
在实际应用中,块的在位编辑可以显著提高工作效率，在建筑设计中，如果需要修改一个门窗块的样式，通过在位编辑，可以直接在平面图中调整门窗的尺寸、开启方向等，而不需要先分解块，修改后再重新定义块，避免了重复劳动，在机械设计中，对于标准件库中的块，如螺栓、螺母等，也可以通过在位编辑快速调整其规格参数，以满足不同设计需求。

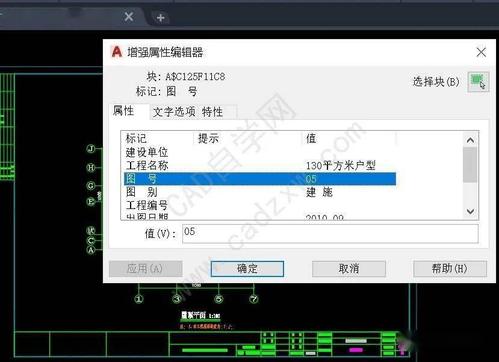

在位编辑还支持对块属性的修改,如果块中包含属性定义，用户可以在在位编辑模式下直接双击属性文字，进入“编辑属性定义”对话框，修改属性标记、提示或默认值，修改完成后，保存块定义，所有块参照的属性也会相应更新，这一功能使得块属性的批量修改变得非常简单。
CAD块的在位编辑命令是一项高效、便捷的块修改工具，它通过提供直观的编辑环境和丰富的编辑命令，使用户能够在不破坏块的整体结构和参照关系的前提下，快速完成对块定义的修改，掌握这一功能，能够有效提升CAD用户的设计效率和绘图质量，是CAD软件中一项不可或缺的高级操作。
相关问答FAQs：
问题1：在位编辑块时，为什么有些对象无法选择或修改？
解答：在位编辑模式下，只有添加到“工作集”中的对象才能被选择和修改，如果某个对象无法选择，可能是因为它未被添加到工作集中，可以点击“参照编辑”工具栏中的“添加到工作集”按钮，然后选择该对象将其加入工作集，还需确认该对象是否属于当前编辑的块定义，块外部的对象或被锁定的图层上的对象也无法在在位编辑模式下修改。
问题2：如果在位编辑时误操作删除了重要对象，如何恢复？
解答：如果在位编辑过程中误删除了工作集中的对象，可以立即使用CAD的“放弃”命令（快捷键U或UNDO）来撤销上一步操作，恢复被删除的对象，如果已经保存了参照编辑，则无法通过放弃命令恢复，此时需要重新编辑块，并手动添加或修改被删除的对象，建议在编辑复杂块时，提前备份块定义，以防意外发生。
