CAD2014中的填充命令是绘图过程中非常实用的工具,主要用于在封闭区域或指定对象内部生成图案填充，常用于表现材料、纹理或区分不同部件，以下是关于CAD2014填充命令的详细介绍，包括操作步骤、参数设置、常见问题及技巧。
（图片来源网络，侵删）
填充命令的启动方式
在CAD2014中,启动填充命令主要有以下几种方法：

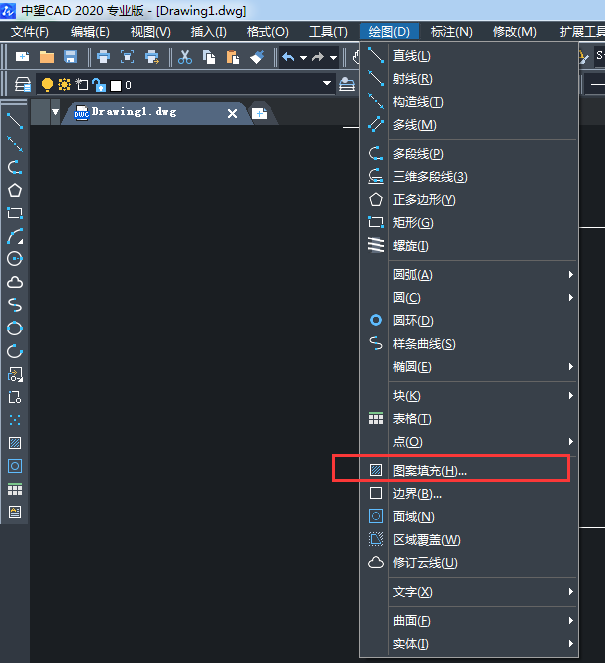

- 功能区操作：切换到“常用”选项卡，在“绘图”面板中点击“图案填充”按钮（图标为倾斜的网格）。

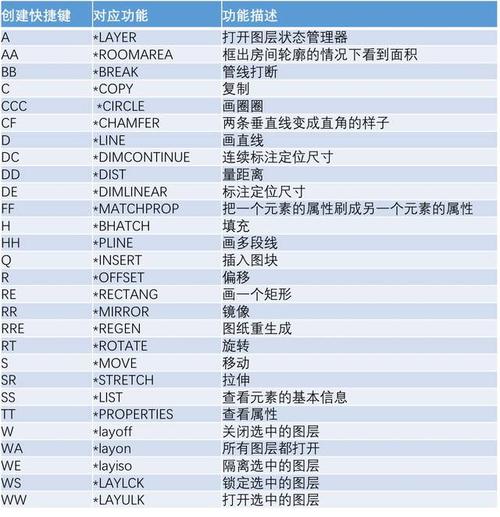

- 命令行输入：在命令行中直接输入
HATCH（或简化命令H），按回车键确认。 - 工具栏调用：若经典界面已启用，可在“绘图”工具栏中找到“图案填充”图标。
启动后,系统会弹出“图案填充和渐变色”对话框，这是设置填充参数的核心界面。
填充参数设置详解
图案类型选择
对话框中的“类型和图案”区域用于选择填充样式，包含三类选项：
- 预定义：CAD内置的标准图案，如“ANSI”“ISO”“其他预定义”等，适用于机械、建筑等常规绘图。“ANSI31”表示斜线填充，“SOLID”为实体填充。
- 自定义：用户自行创建的填充图案（需提前通过
.pat文件定义），适用于特殊需求。 - 渐变色：选择单色或双色渐变填充，常用于表现光影或过渡效果，如立体建模的表面渲染。
角度和比例调整
- 角度：控制填充图案的旋转角度。“ANSI31”默认角度为0°，若设置为90°，斜线方向会从左下变为右上。
- 比例：调整图案的疏密程度，比例值越大，图案越稀疏；比例值越小，图案越密集，若填充后显示为空白或密集线条，需适当调整比例（建筑墙体填充常用比例为100-200）。
边界选择
填充边界是定义填充范围的关键,CAD2014提供多种边界选择方式：

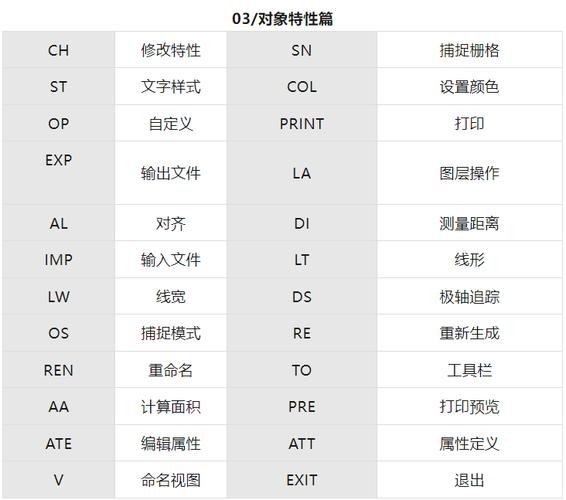

（图片来源网络，侵删）
- 拾取点：在封闭区域内单击，系统自动检测边界（适用于简单封闭区域）。
- 选择对象：手动选择构成边界的线条、多段线等对象（适用于复杂或非连续边界）。
- 删除边界：若填充区域内存在不需要填充的孔洞（如门窗），可先选择大边界，再勾选“删除边界”并拾取内部孔洞边界。
选项与孤岛检测
- 关联：勾选后，当修改边界形状时，填充图案会自动更新边界，否则填充图案保持不变。
- 创建独立的图案填充：多个封闭区域填充时，若勾选此项，各区域填充为独立对象，可单独编辑。
- 孤岛检测：系统自动识别边界内的封闭区域（孤岛），默认“普通”样式表示交替填充，“外部”样式仅填充最外层边界，“忽略”样式忽略孤岛直接填充全部区域。
填充原点控制
默认情况下,填充图案从边界左下角开始绘制，但通过“填充原点”设置，可调整图案的起始位置，确保图案对齐（如瓷砖填充时需对齐接缝），勾选“使用当前原点”以坐标系原点为基准，或点击“指定原点”手动选择起始点。
填充的高级技巧
- 渐变填充的透明度设置：在“渐变色”选项卡中，可调整颜色、透明度及渐变角度，适用于表现玻璃、金属等半透明材质。
- 填充图案的修剪与延伸：使用
TRIM或EXTEND命令可修剪填充边界，但需确保填充边界与修剪对象相交；若填充图案被错误修剪，可通过“图案填充编辑”命令重新关联边界。 - 填充图案的分解：若需单独编辑填充线条，可使用
EXPLODE命令分解填充，但分解后无法再通过“图案填充编辑”命令修改参数，且会增加文件大小，不建议常规使用。 - 图层管理：建议将填充单独放置在特定图层（如“HATCH”），便于统一控制显示、冻结或打印输出。
常见问题及解决方法
填充时提示“未找到有效的边界”
原因：
- 区域未完全封闭（存在间隙、未闭合的多段线）。
- 边界对象被锁定或冻结在不可见图层。
解决方法：
- 使用
BOUNDARY命令（输入BO）重新生成封闭边界，或检查并手动闭合间隙（如使用FILLET命令半径为0连接断点）。 - 检查图层状态,确保边界所在图层未被冻结或锁定。
填充比例异常（过大或过小）
原因：
（图片来源网络，侵删）
- 绘图比例与填充比例不匹配（绘图比例为1:100，但填充比例按1:1设置）。
- 图案类型选择错误（如使用“SOLID”实体填充时无需调整比例）。
解决方法：
- 根据绘图比例调整填充比例,例如1:100比例下，建筑墙体填充比例可设为1000（即实际比例10）。
- 预览填充效果,通过“预览”按钮实时调整比例，直至图案疏密合适。
相关问答FAQs
问题1：如何快速修改已有填充的图案类型和比例？
解答：
双击已完成的填充图案，或在选中填充后右键选择“图案填充编辑”，系统将弹出与创建时相同的“图案填充和渐变色”对话框，可直接修改图案类型、角度、比例等参数，点击“确定”后更新填充。
问题2：填充时如何避免填充到不需要的区域（如文字或标注下方）？
解答：
在“图案填充和渐变色”对话框中，点击“选项”区域的“绘图次序”下拉菜单，选择“填充后置”或“置于边界之后”，可使填充图案位于文字、标注等对象的下方，避免遮挡，也可使用“修剪”命令将填充区域内的文字对象单独选中，设置为“前置”。
