在CAD软件中,剪线命令（TRIM）是编辑图形时最常用的高效工具之一，主要用于修剪或延伸对象，使其精确地与其他对象的边界相交，无论是绘制建筑平面图、机械零件图还是电路布局，剪线命令都能帮助用户快速清理冗余线条，确保图形的准确性和规范性，本文将详细介绍剪线命令的使用方法、操作技巧及注意事项，并结合实例说明其应用场景。
（图片来源网络，侵删）
剪线命令的基本操作
剪线命令的执行方式主要有三种：通过命令行输入“TRIM”或“快捷键TR”、点击“修改”工具栏中的修剪图标，或通过功能区“修剪”选项调用，启动命令后，CAD会提示“选择对象或<全部选择>”，此时需先指定作为剪切边界的对象，用户可以逐个选择边界，或使用“窗交（C）”“栏选（F）”等选项快速选择多个边界，在修剪两条交叉线时，需先选择其中一条作为边界，再点击另一条需要修剪的部分。
选择边界后,系统会提示“选择要修剪的对象”，此时点击需要删除的线段即可完成修剪，若需延伸对象至边界，可在命令行输入“E”并回车，进入延伸模式，值得注意的是，修剪操作会自动删除选中的线段，且剪切边界本身不会被修改，若修剪过程中出现错误，可通过“放弃（U）”选项撤销上一步操作，或按“ESC”键退出命令。
剪线命令的高级技巧
- “全部选择”选项：当修剪对象较多时，在初始选择阶段直接按回车键，相当于选择所有对象作为边界，此时可快速修剪图形中不需要的线段，无需逐一指定边界。
- “栏选”和“窗交”模式：对于复杂图形，使用“栏选（F）”可绘制一条直线，与该线相交的对象均被选中为边界；“窗交（C）”则通过矩形框选区域，完全或部分位于框内的对象将被选中，大幅提升选择效率。
- “投影”选项：在三维绘图时，可通过“投影（P）”设置修剪方式，如“无（N）”仅修剪三维空间中实际相交的对象，“UCS”则在当前XY平面内修剪，视图（V）则按视图方向修剪。
- “边”选项：默认情况下，仅修剪与边界实际相交的对象；若输入“E”并选择“延伸（E）”，则可修剪看似未相交但通过延伸可触及边界的对象。
常见应用场景
- 建筑平面图：在墙体开洞或门窗定位时，需用剪线命令删除墙体中与门窗重叠的线段，确保图形符合设计规范。
- 机械零件图：绘制螺纹孔或键槽时，通过剪线命令去除多余轮廓线，使图形清晰表达零件结构。
- 电路布局：修剪导线中与元件符号重叠的部分，避免线条交叉混乱，提高图纸可读性。
操作注意事项
- 边界选择优先：修剪前需确保边界对象未被锁定或冻结，否则命令无法执行。
- 图层管理：若修剪对象位于不同图层，修剪后线段图层属性将保持不变，需注意图层显示状态。
- 块与参照对象：若边界是块或外部参照，需先将其分解（X命令）才能作为修剪边界。
相关问答FAQs
Q1：为什么修剪时提示“未找到有效的边”？
A：通常是因为未选择剪切边界，或边界与修剪对象不相交（未开启“延伸”模式），需重新选择边界，或输入“E”选择“延伸”选项后再尝试修剪。
Q2：如何快速修剪图形中所有多余的线段？
A：启动TRIM命令后，直接按回车键选择“全部选择”，然后框选需要修剪的区域，即可一次性删除所有超出边界的线段，提高编辑效率。

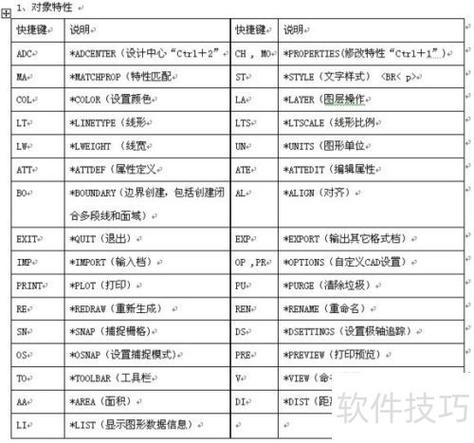

（图片来源网络，侵删）
