在CAD软件中，内接圆命令是绘制与多边形各边相切的圆的重要工具，常用于机械设计、建筑制图等领域，要熟练掌握该命令，需从基本概念、操作步骤、参数设置及实际应用等多个维度进行系统学习。

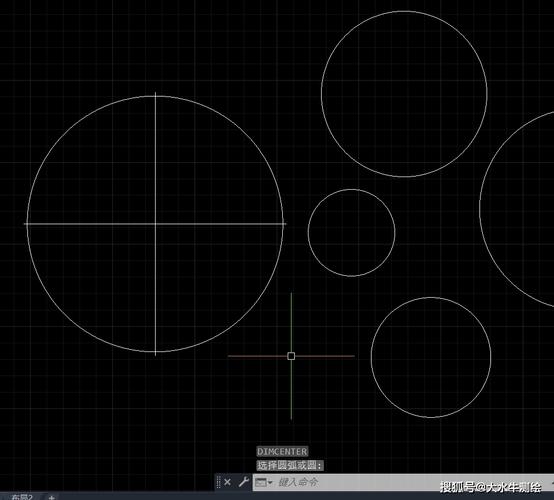

（图片来源网络，侵删）
内接圆命令的基本概念
内接圆是指与多边形所有边均相切的圆，其圆心为多边形的内切圆圆心，半径等于圆心到任意一边的垂直距离，在CAD中，内接圆命令通常通过“绘图”菜单下的“圆”选项或命令行输入“CIRCLE”激活，结合“相切、相切、相切”或“三点”等子命令实现，需要注意的是，内接圆的存在条件是多边形必须是可内切的多边形（如三角形、正多边形等），对于不规则多边形,需确保各边存在共同的切点。
内接圆命令的操作步骤
- 启动命令：在CAD界面顶部菜单栏选择“绘图”→“圆”→“相切、相切、相切”，或在命令行输入“CIRCLE”后按回车键，再选择“3P”（三点）选项,通过指定三个切点绘制内接圆。
- 选择切点：根据提示依次点击多边形的三个边，系统将自动计算并生成与所选三边相切的圆，若多边形为正多边形，仅需选择相邻的三条边即可；若为不规则多边形,需确保所选边存在共同的内切圆。
- 调整参数：在绘制过程中，可通过命令行选项调整圆的半径或直径，输入“R”后指定半径值，或输入“D”后输入直径值,系统将根据参数生成符合条件的圆。
- 确认结果：完成绘制后，使用“对象捕捉”功能检查圆是否与多边形各边相切，确保无误后按“Esc”键退出命令。
内接圆命令的参数设置与注意事项
- 对象捕捉的重要性：启用“切点”对象捕捉模式（通过“工具”→“草图设置”或快捷键“F3”切换），可精确选择切点,避免因手动点击误差导致圆与边不相切。
- 多边形的规则性：内接圆的绘制效果依赖于多边形的几何特性，对于正多边形，内接圆半径可通过公式 ( r = \frac{a}{2 \tan(\pi/n)} ) 计算（( a ) 为边长，( n ) 为边数）；对于不规则多边形,需先验证是否存在内切圆。
- 命令行快捷键：熟练使用命令行可提高操作效率，输入“CIRCLE”后直接选择“3P”选项，或使用“TTR”（相切、相切、半径）命令,通过指定两个切点和半径绘制内接圆。
- 常见错误处理：若无法生成内接圆，可能是由于所选边不存在共同切点，或对象捕捉未开启，此时需检查多边形边是否闭合,或重新调整切点选择顺序。
内接圆命令的实际应用场景
- 机械设计：在绘制螺母、螺栓等紧固件时，内接圆用于确定六边形或正多边形的加工尺寸,确保零件与螺母的匹配精度。
- 建筑制图：在设计中庭、天井等正多边形结构时，内接圆可辅助计算装饰圆形构件的尺寸,实现设计的美观性与功能性统一。
- 工程制图：在绘制管道法兰或多边形连接件时，内接圆用于确定密封圈的直径,确保连接处的密封性能。
内接圆命令的高级技巧
- 结合阵列命令使用：对于正多边形，可先绘制一条边和内接圆，再通过“阵列”命令生成其他边,提高绘图效率。
- 参数化设计：利用CAD的参数化功能，将内接圆半径与多边形边长关联，修改边长时圆的尺寸自动更新,适用于动态设计调整。
- 与其他命令的协同：内接圆可与“修剪”“延伸”等命令结合使用，快速完成复杂图形的绘制，先绘制内接圆，再修剪多余线条,生成多边形的内切圆弧。
内接圆命令的常见问题与解决方法
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 无法生成内接圆 | 多边形边未闭合或不存在共同切点 | 检查多边形是否闭合，重新选择相邻的三条边 |
| 圆与边不相切 | 对象捕捉未开启或切点选择错误 | 启用“切点”捕捉，精确点击边的位置 |
相关问答FAQs
问题1：为什么在使用“相切、相切、相切”命令绘制内接圆时，系统提示“没有找到解”？
解答：该提示通常是由于所选的三条边不存在共同的切点，或三条边未形成闭合区域，此时需检查多边形是否为可内切的多边形（如三角形、正多边形），并确保选择的三条边两两相交，若为不规则多边形,可尝试调整边的位置或重新选择切点。
问题2：如何快速绘制正多边形的内接圆？
解答：对于正多边形，可先使用“POLYGON”命令绘制正多边形，然后启用“切点”对象捕捉，通过“CIRCLE”命令的“3P”选项依次选择正多边形的相邻三条边，系统将自动生成内接圆，也可根据正多边形的边数和边长，通过公式计算内接圆半径，再使用“圆心、半径”命令绘制。

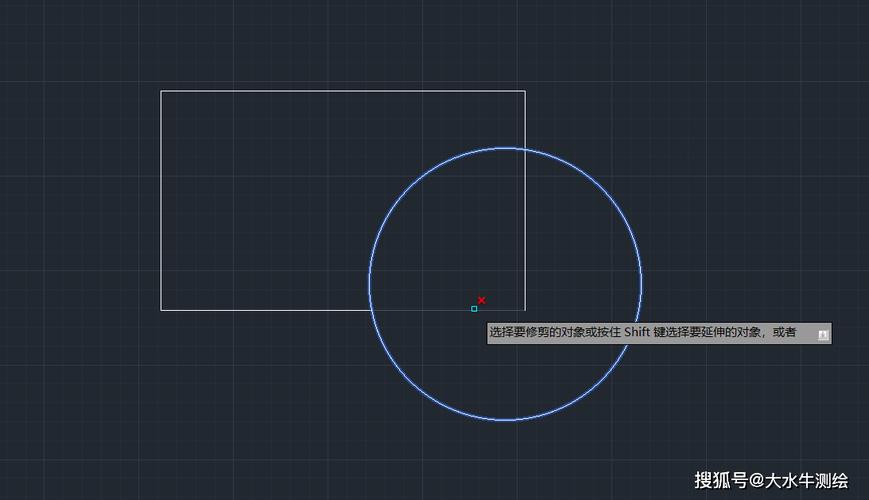

（图片来源网络，侵删）
