中望CAD的局部详图命令是工程设计和制图中非常实用的工具,主要用于对图形中的特定区域进行放大显示，以便更清晰地呈现细节、标注尺寸或添加注释，该命令通过定义一个边界区域，自动生成与原图关联的详图，支持比例调整、边界样式设置以及详图位置的灵活放置，有效提升了复杂图纸的绘制效率和可读性，以下从命令调用、操作步骤、参数设置、应用场景及注意事项等方面进行详细说明。

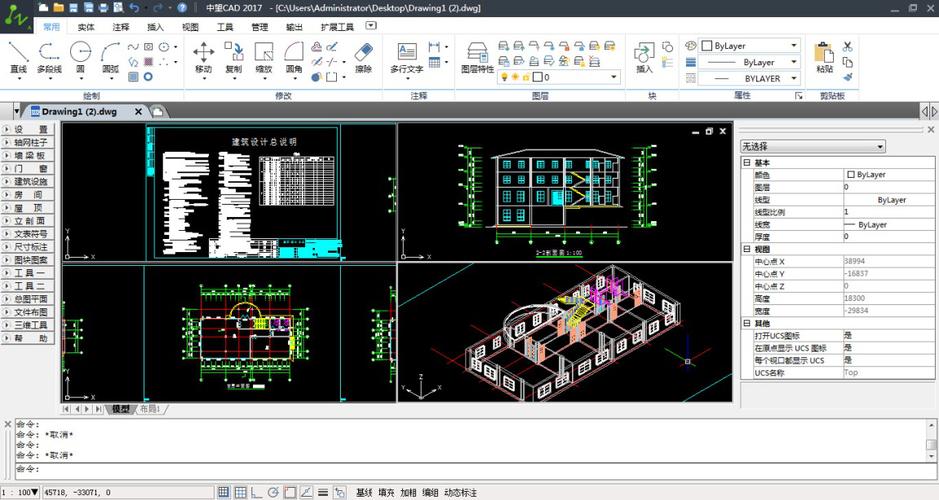

命令调用方式

在中望CAD中,局部详图命令可通过以下三种方式启动：

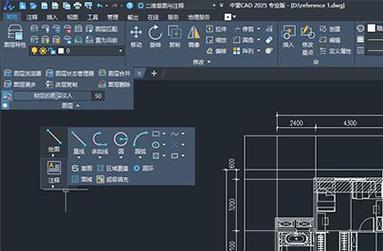

1. 功能区菜单：切换到“注释”选项卡，在“详图”面板中找到“局部详图”按钮（图标通常为放大镜带矩形框）。
2. 命令行输入：直接在命令行输入 DetailView 或快捷命令 DV，按回车键确认。
3. 工具栏：若已自定义工具栏，可在“详图”工具栏中点击对应图标。

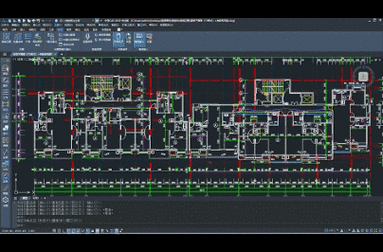

操作步骤详解

使用局部详图命令创建详图时,需依次完成以下步骤：

定义详图边界

• 启动命令：调用局部详图命令后，命令行提示“指定第一点”。
• 绘制边界：通过鼠标点击或输入坐标，绘制一个封闭的多边形或矩形区域作为详图的显示范围，支持以下绘制方式：
  • 矩形边界：指定两个对角点，生成规则的矩形详图区域。
  • 多边形边界：连续点击多个点，形成不规则多边形，按回车键结束绘制。
  • 快速选择：输入 O 选择对象，直接选取已有闭合图形（如圆、椭圆、多段线）作为边界。

指定详图位置

• 定义边界后,命令行提示“指定详图位置”，此时需在图纸中点击一点，作为详图整体的插入基点，详图将包含边界图形、放大后的细节及标注等内容，并自动与原位置关联。

设置详图参数

• 在弹出的“局部详图设置”对话框中（或通过命令行动态设置），需配置以下关键参数：
  • 比例：设置详图的放大比例，如“2:1”“5:1”等，确保细节清晰可见。
  • 边界样式：选择边界的显示方式，包括可见、隐藏或带断裂线样式（如“锯齿形”或“直线”）。
  • 标注关联性：勾选“与源对象关联”，使详图中的标注随原图修改自动更新。
  • 填充样式：若边界区域有剖面线，可设置填充图案的类型、角度和比例。

完成创建

• 参数设置完成后,点击“确定”或按回车键，系统自动生成详图，并可在指定位置显示，详图默认包含一个“详图标识符”（如“A”“B”），用于与原图中的边界标记对应。

参数设置详解

局部详图的参数直接影响最终效果,以下是核心选项的说明：

应用场景举例

局部详图命令广泛应用于以下领域：

• 机械设计：对齿轮的齿形、轴承的滚珠、阀门的密封结构等微小特征进行放大，标注公差和粗糙度。
• 建筑设计：放大墙体节点的防水层构造、门窗与墙体的连接细节，或楼梯的扶手截面。
• 电气工程：聚焦电路板上的焊点、芯片引脚布局，或接线端子的内部结构。

注意事项

1. 边界封闭性：绘制的详图边界必须为封闭图形，否则命令无法执行，可通过 BO（边界）命令快速生成闭合多段线。
2. 图层管理：建议将详图放置在独立图层，并冻结原图中的非相关图层，避免显示混乱。
3. 比例协调：详图比例需与图纸整体比例协调，避免标注尺寸冲突，原图比例为1:100时，详图比例宜选择2:1、5:1等。
4. 修改与更新：若修改原图边界，需在详图上右键选择“更新”，或通过命令行输入 DVUPD 刷新内容。

相关问答FAQs

问题1：局部详图命令生成的详图如何与原图解除关联？
解答：若需解除详图与原图的关联性，可在创建详图时取消勾选“与源对象关联”选项；若已创建详图，可通过以下步骤解除：

1. 选中详图,右键点击“特性”（或按 Ctrl+1）。
2. 在“特性”面板中，找到“数据关联”选项，将其值修改为“否”。
   解除关联后，原图修改将不再影响详图内容。

问题2：如何调整局部详图的边界断裂线样式？
解答：断裂线样式可在创建详图时通过“局部详图设置”对话框调整，具体步骤如下：

1. 调用局部详图命令并绘制边界后,在“边界样式”下拉菜单中选择“断裂线”。
2. 点击“断裂线样式”选项卡，选择预设类型（如“直线”“B样条曲线”），或点击“自定义”导入外部断裂线图案。
3. 调整断裂线的“间隔距离”“角度”等参数，预览效果后点击“确定”即可应用。

通过合理运用局部详图命令及参数设置,设计师可以高效地突出图纸重点，提升图纸的专业性和可读性，是中望CAD中不可或缺的辅助工具。
