CAD剖断线命令如何操作?

在CAD绘图过程中,剖断线是一种常用的图形元素,主要用于表示物体被截断后的边界,或是在复杂结构中突出显示被切割部分的轮廓,掌握剖断线的绘制方法和相关命令,能够有效提升绘图效率和专业性,本文将详细介绍CAD中剖断线的概念、常用命令、绘制步骤及注意事项,并辅以实例说明,最后通过FAQs解答常见问题。

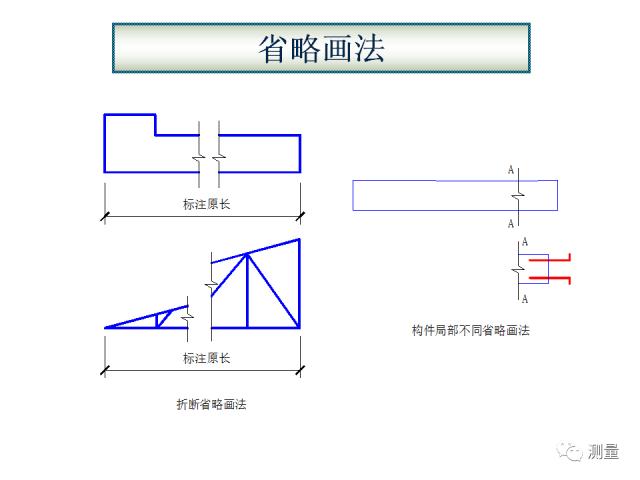

CAD剖断线命令如何操作?-图1
(图片来源网络,侵删)

剖断线的概念与应用场景

剖断线是通过特定线条或符号表示物体被截断的界限,常见于机械工程、建筑设计和管道布局等领域,其主要作用包括:1)简化复杂图形,避免冗余线条;2)突出显示重点部分;3)明确区分物体的可见与不可见部分,在机械图中,轴类零件的剖断线可用来表示键槽或孔洞的结构;在建筑图中,墙体或梁的剖断线则用于区分不同楼层或材料。

CAD中绘制剖断线的常用命令

CAD软件(如AutoCAD)提供了多种绘制剖断线的方法,以下为最常用的命令及操作步骤:

使用“断裂线”(BREAKLINE)命令

  • 适用场景:适用于绘制标准的波浪形或折线形剖断线,常用于机械图中的简化表示。
  • 操作步骤
    1. 输入命令BREAKLINE或通过菜单栏“绘图”>“修订云线”>“断裂线”进入。
    2. 指定剖断线的起点和终点,系统自动生成波浪线。
    3. 可通过“比例”参数调整波浪线的疏密程度。
  • 示例:绘制一根轴的剖断线,起点和终点分别位于轴的两端,设置比例为10,生成清晰的波浪形剖断线。

使用“样条曲线”(SPLINE)命令

  • 适用场景:适用于绘制不规则或自定义形状的剖断线,如复杂曲面或非标准截断。
  • 操作步骤
    1. 输入命令SPLINE,通过指定多个控制点生成平滑曲线。
    2. 闭合曲线可输入C选项,否则按Enter结束。
    3. 使用“特性”面板调整线型、颜色等属性。
  • 示例:在管道布局图中,使用样条曲线绘制弯曲管道的剖断线,以适应不规则路径。

使用“多段线”(PLINE)命令

  • 适用场景:适用于绘制直线或折线组合的剖断线,如建筑图中的墙体截断。
  • 操作步骤
    1. 输入命令PLINE,依次指定各段端点。
    2. 输入W设置线宽,或通过F选项添加圆角。
    3. 完成后可通过“编辑多段线”(PEDIT)命令调整顶点或拟合曲线。
  • 示例:绘制矩形墙体的剖断线,使用多段线连接四个顶点,并设置线宽为0.5mm。

使用“块”(BLOCK)定义自定义剖断线

  • 适用场景:当项目中需要重复使用特定样式的剖断线时(如特定符号或图案)。
  • 操作步骤
    1. 先绘制一个剖断线图形(如样条曲线或多段线)。
    2. 输入命令BLOCK,定义名称和基点,创建块。
    3. 需要时通过INSERT命令调用,并可缩放或旋转。
  • 示例:在建筑平面图中,将门窗剖断符号保存为块,快速插入到多个位置。

剖断线的编辑与优化技巧

绘制完成后,可能需要对剖断线进行编辑以符合设计要求,以下是常用技巧:

  1. 修剪与延伸:使用TRIMEXTEND命令调整剖断线的边界,确保与图形轮廓准确对齐。
  2. 图层管理:将剖断线单独置于一个图层(如“剖断线”层),并设置不同颜色或线型,便于区分和管理。
  3. 属性匹配:通过MATCHPROP命令将已设置好的剖断线属性快速应用到其他线条。
  4. 填充图案:若剖断线用于表示材料截面(如混凝土或金属),可使用HATCH命令添加填充图案,增强可读性。

剖断线绘制注意事项

  1. 规范性:遵循行业或项目标准,如机械图常用波浪线,建筑图常用折线或材料符号。
  2. 清晰度:避免剖断线与其他线条重叠,必要时调整图层顺序或使用线型对比。
  3. 比例协调:剖断线的比例应与图形整体比例一致,避免过大或过小影响美观。
  4. 标注配合:在剖断线附近添加文字或尺寸标注,说明截断位置或材料信息。

实例说明:机械轴剖断线绘制

以下以AutoCAD为例,演示使用BREAKLINE命令绘制轴的剖断线:

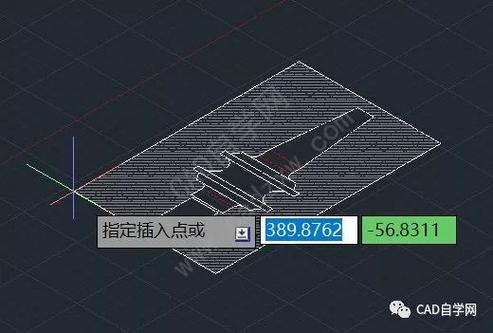

CAD剖断线命令如何操作?-图2
(图片来源网络,侵删)
  1. 打开CAD文件,定位到需要截断的轴图形。
  2. 输入BREAKLINE命令,按提示指定起点(轴左端)和终点(轴右端)。
  3. 输入比例值“15”,生成波浪形剖断线。
  4. 使用TRIM命令修剪轴两端的多余线条,保留剖断线内部部分。
  5. 添加剖面线填充(HATCH),选择“ANSI31”图案,完成绘制。

相关问答FAQs

Q1:如何修改已绘制的剖断线的样式?
A1:选中剖断线后,右键选择“特性”或输入CH命令,在特性面板中调整线型(如改为“实线”或“虚线”)、颜色或线宽,若为样条曲线或多段线,还可通过“编辑多段线”(PEDIT)命令修改顶点或拟合方式。

Q2:剖断线与填充图案的边界不重合怎么办?
A2:首先检查剖断线是否为封闭图形(样条曲线需闭合,多段线需首尾相连),若未封闭,使用PEDIT命令的“闭合”选项,若已封闭但仍无法填充,可能是剖断线与其他线条重叠,通过OVERKILL命令清理重复线条,或调整边界图层顺序确保剖断线位于最顶层。

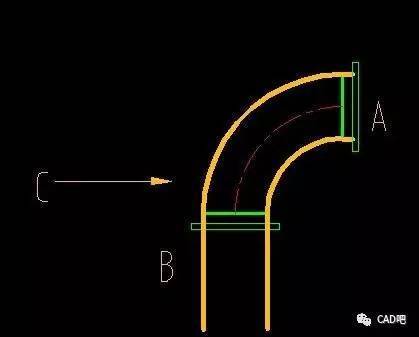

CAD剖断线命令如何操作?-图3
(图片来源网络,侵删)
