在CAD软件中绘制垂直线是绘图操作中最基础且频繁使用的功能之一,掌握其多种实现方法能显著提升绘图效率，垂直线在工程制图中常用于表示高度、标注尺寸、构建对称结构或作为其他图形元素的基准线，本文将系统介绍CAD中绘制垂直线的各类命令、操作步骤及适用场景，帮助用户根据实际需求灵活选择最佳方式。

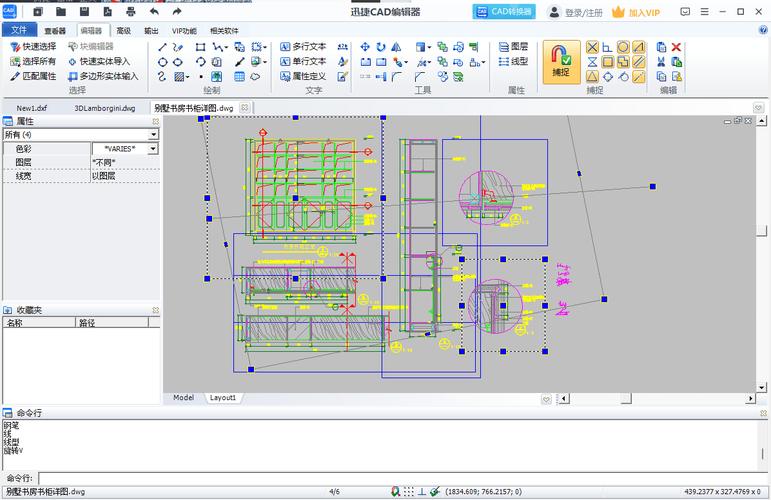

使用正交模式绘制垂直线
正交模式（ORTHO）是绘制垂直线最直接的方法，通过限制光标在水平和垂直方向移动，确保线条的精确垂直，启用正交模式后，无论鼠标如何移动，绘制的直线始终与坐标轴平行或垂直，操作步骤如下：
- 启用正交模式：点击状态栏中的“正交”按钮（快捷键F8），或输入命令
ORTHO后按回车键，输入ON启用。 - 启动直线命令：输入
LINE（快捷键L）并回车，或在“绘图”工具栏中选择直线工具。 - 绘制垂直线：在绘图区指定起点，将鼠标沿垂直方向（Y轴）移动，输入所需长度值后按回车键，或直接点击终点，若需绘制向下垂直的线条，将鼠标向下移动即可。
注意事项：正交模式仅保证线条与坐标轴垂直，若需与其他几何元素垂直，需结合对象捕捉功能使用。
使用对象捕捉绘制垂直线
当需要绘制与已有直线、圆弧等元素垂直的线条时，对象捕捉（OSNAP）中的“垂足”捕捉功能是高效选择，操作步骤如下：
- 设置对象捕捉：右键点击状态栏的“对象捕捉”按钮，选择“设置”，在弹出的对话框中勾选“垂足”选项，并启用对象捕捉（快捷键F3）。
- 启动直线命令：输入
LINE并回车。 - 指定起点：点击已有直线作为垂直线的起点。
- 捕捉垂足：移动鼠标至目标对象（如另一条直线）上，系统会自动显示垂足标记，点击即可绘制出垂直线。
适用场景：适用于需要与其他几何元素精确垂直的情况，如机械零件中的垂直配合面、建筑中的垂直墙线等。
使用极轴追踪绘制垂直线
极轴追踪（POLAR TRACKING）可设置增量角，通过预设角度（如90°）来辅助绘制垂直线，操作步骤如下：
- 设置极轴角：右键点击状态栏的“极轴”按钮，选择“设置”，在增量角下拉菜单中选择90°，并启用极轴追踪（快捷键F10）。
- 启动直线命令：输入
LINE并回车。 - 绘制垂直线：指定起点后，沿极轴提示的90°或270°方向移动鼠标，输入长度值后完成绘制。
优势：极轴追踪不仅能绘制垂直线，还可结合其他角度（如45°）使用，灵活性高于正交模式。
使用旋转命令绘制垂直线
若已有倾斜直线,可通过旋转命令将其调整为垂直线，操作步骤如下：
- 选择对象：输入
ROTATE（快捷键RO）并回车，选择需旋转的直线。 - 指定基点：选择直线的一个端点作为旋转基点。
- 输入旋转角度：输入
90或-90后按回车键，直线将逆时针或顺时针旋转90°成为垂直线。
适用场景：适用于修正倾斜线条或通过旋转生成垂直副本的情况。
使用构造线命令绘制垂直线
构造线（XLINE）是无限长的辅助线，常用于绘制垂直基准线，操作步骤如下：
- 启动构造线命令：输入
XLINE（快捷键XL）并回车。 - 选择垂直选项：输入
V并回车，选择“垂直”选项。 - 指定通过点：在绘图区点击一点，系统将自动绘制通过该点的垂直构造线。
特点：构造线可无限延伸，适合作为大型图纸的垂直基准，但需注意在最终输出前将其转换为直线或修剪。
使用动态输入精确绘制垂直线

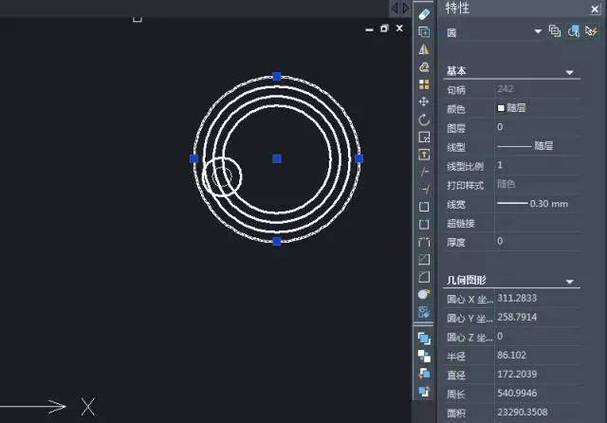

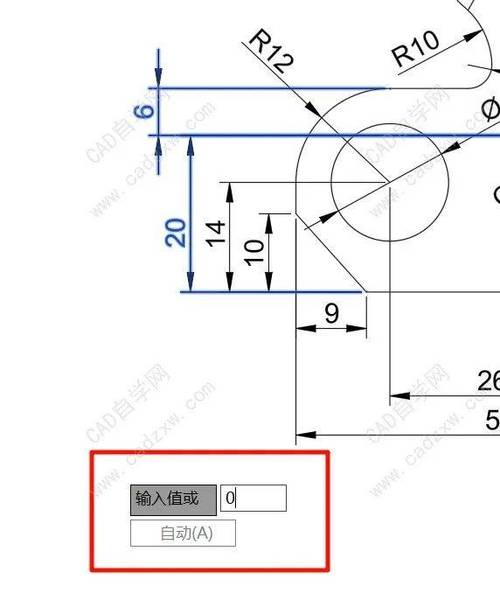

动态输入（DYN）可在光标附近显示输入框，实时输入坐标值绘制垂直线，操作步骤如下：
- 启用动态输入：点击状态栏的“动态输入”按钮（快捷键F12）。
- 启动直线命令：输入
LINE并回车。 - 输入坐标：指定起点后，移动鼠标至垂直方向，在动态输入框中输入长度值（如
100），按Tab键切换至角度框，输入90或270后按回车键。
优势：无需频繁查看命令行，适合坐标值精确输入的场景。
垂直线绘制方法对比
| 方法 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| 正交模式 | 快速绘制与坐标轴垂直的直线 | 操作简单，效率高 | 仅限坐标轴垂直，无法与其他元素垂直 |
| 对象捕捉（垂足） | 与已有几何元素垂直的直线 | 精度高，适应复杂图形 | 需预先设置对象捕捉模式 |
| 极轴追踪 | 需按特定角度（如90°）绘制垂直线 | 可自定义角度，灵活性高 | 需提前设置极轴角 |
| 旋转命令 | 修正倾斜直线或生成垂直副本 | 可调整任意角度 | 需二次操作，步骤稍多 |
| 构造线 | 绘制无限长垂直基准线 | 适合大型辅助线 | 需后续修剪为有限直线 |
| 动态输入 | 精确输入坐标值绘制垂直线 | 实时预览，减少命令行操作 | 对新手可能不够直观 |
常见问题与解决方案
-
问题：使用正交模式绘制垂直线时，线条出现倾斜。
解答：检查是否意外关闭了正交模式（确认状态栏“正交”按钮高亮），或误触了极轴追踪，确保正交模式启用，并关闭极轴追踪。 -
问题：无法捕捉到已有直线的垂足。
解答：检查对象捕捉设置是否包含“垂足”选项（输入OSNAP打开设置对话框），并确保对象捕捉功能已启用（状态栏“对象捕捉”按钮高亮），若问题仍存在，尝试输入REGEN重生成图形，或检查目标直线是否被其他对象遮挡。
通过以上方法,用户可根据绘图需求灵活选择垂直线的绘制方式，结合CAD的其他辅助功能（如对象捕捉、极轴追踪等），可进一步提升绘图的精度和效率，掌握这些基础命令是熟练运用CAD软件的关键，也是进行复杂绘图设计的前提。
