在3ds Max中，挤压命令（Extrude）是建模过程中最常用且核心的工具之一，主要用于将二维图形（如样条线、文本、圆形等）通过拉伸操作转换为三维实体，要找到挤压命令，用户需要根据不同的操作习惯选择以下几种主要途径，以下是具体的位置说明和使用场景分析：
通过修改器列表（Modifier List）调用挤压命令
这是最常用且灵活的调用方式,尤其适用于需要保留原始二维图形或进行非破坏性编辑的场景，操作步骤如下：
- 选中二维图形：在视图中创建或选择一个样条线（如矩形、圆形、自定义路径等），确保图形处于可编辑状态。
- 打开修改器面板：在右侧命令面板中点击“修改”选项卡（图标为锤子与凿子），进入修改器堆栈界面。
- 添加挤压修改器：在修改器列表下拉菜单中，找到“面片/样条线修改器”（Patch/Spline Modifiers）分类，点击“挤压”（Extrude）命令即可添加，挤压参数会显示在下方卷展栏中。
挤压修改器的核心参数（通过参数控制效果）： | 参数名称 | 功能说明 | 典型应用场景 | |----------|----------|--------------| | 数量（Amount） | 设置挤压的高度（沿Z轴拉伸的距离） | 创建墙体、柱体等有固定高度的模型 | | 分段（Segments） | 控制挤压方向上的分段数，用于后续弯曲或变形 | 需要添加弯曲修改器或进行拓扑细分时 | | 封口始端/末端（Capping Start/End） | 决定挤压两端是否封闭（开启后生成顶面和底面） | 创建封闭实体（如长方体、圆柱体）而非开放管道 | | 输出（Output） | 选择输出类型：网格、面片或NURBS | 网格适用于通用建模，面片适用于柔体动画，NURBS适用于高级曲面 |
通过图形可编辑样条线（Editable Spline）的挤出按钮
如果用户希望直接将二维图形转换为三维模型且无需保留编辑历史,可通过可编辑样条线的挤出功能实现：

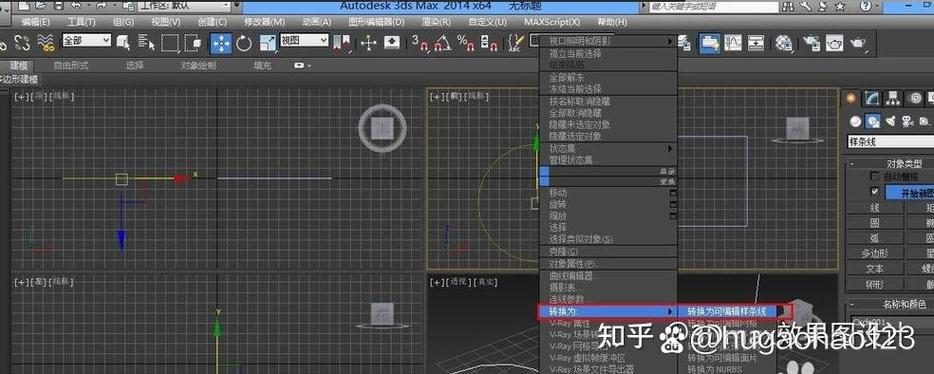

- 右键转换为可编辑样条线：选中二维图形，点击鼠标右键，选择“转换为可编辑样条线”（Convert to Editable Spline）。
- 进入几何体卷展栏：在修改面板中，展开“几何体”（Geometry）卷展栏。
- 点击挤出按钮：找到“挤出”（Extrude）按钮，点击后直接生成三维模型，此时可通过按钮下方的“数量”输入框调整高度。
与修改器的区别：此方法为直接转换，无法在修改器堆栈中回退调整原始二维图形，适合最终确定形状后的快速操作。
通过石墨建模工具（Graphite Modeling Tools）批量操作
对于复杂的多图形挤压场景（如阵列图形同时挤压），石墨建模工具提供更高效的解决方案：
- 启用石墨工具：在3ds Max顶部菜单栏点击“自定义”→“显示UI”→“显示石墨建模工具”，或按快捷键“3”打开石墨工具面板。
- 选择图形并挤压：选中多个二维图形，在“创建”（Create）选项卡中找到“挤出”（Extrude）按钮，支持统一设置参数并实时预览效果。
通过脚本和自定义UI扩展
对于高频使用挤压命令的用户,可通过自定义UI或脚本提升效率：

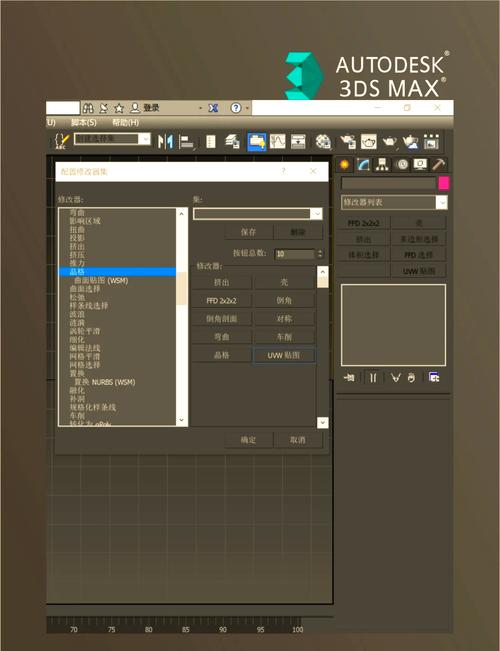

- 自定义工具栏：将挤压命令添加至快速访问工具栏：右键点击工具栏空白处→“自定义”→拖拽“挤压”命令至工具栏。
- MAXScript脚本：编写脚本实现批量挤压，
Extrude selection amount:50 segments:3 capping:on。
不同版本中的位置差异
- 3ds Max 2019及更高版本：挤压命令在修改器列表中归类于“面片/样条线修改器”，部分版本在“对象空间修改器”（Object-Space Modifiers）下也可找到。
- 旧版（如3ds Max 2015之前）：路径基本一致，但分类名称可能显示为“样条线修改器”（Spline Modifiers）。
使用挤压命令的注意事项
- 二维图形要求：挤压前需确保样条线是闭合的（或开启“封口”选项），否则可能生成开放曲面。
- 法线方向：挤压默认沿Z轴正方向，可通过旋转调整图形或使用“对齐”参数改变方向。
- 与其他修改器结合：挤压后可添加“弯曲”、“锥化”或“FFD”修改器，实现复杂造型（如拱门、斜坡等）。
相关问答FAQs
Q1：挤压命令与车削（Lathe）命令有什么区别？
A1：挤压是将二维图形沿单一方向拉伸生成三维模型（如拉伸矩形为长方体），而车削是围绕一个轴旋转二维图形生成旋转体（如旋转梯形为花瓶），挤压适用于棱柱类模型，车削适用于对称曲面模型，两者可通过修改器堆栈结合使用。
Q2：为什么挤压后模型显示为黑色或法线错误？
A2：通常是由于未开启“封口”选项或法线方向反转导致，解决方法：在挤压修改器中勾选“封口始端/末端”，或进入“可编辑多边形”层级，使用“翻转”（Flip）或统一法线（Unify Normals）工具调整法线方向。
