在3ds Max中，并没有一个独立命名为“圆角”的单一命令，但用户可以通过多种方法实现模型的圆角效果，具体操作取决于模型的类型（如样条线、 editable poly 或 editable mesh）和需求，以下是详细的操作方法和适用场景：

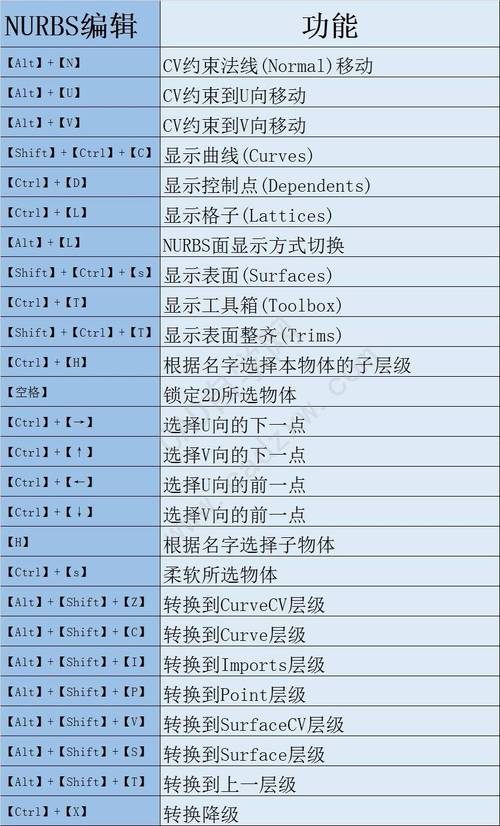

（图片来源网络，侵删）
样条线的圆角处理
对于二维样条线,3ds Max提供了直接圆角工具，操作步骤如下：
- 进入样条线子对象层级：选中需要编辑的样条线，点击“修改”面板，在“选择”卷展栏中进入“样条线”层级。
- 使用圆角工具：在“几何体”卷展栏中找到“圆角”按钮（图标为一个带圆角的方框），输入数值后点击按钮或直接拖动样条线的顶点即可实现圆角效果。
- 注意事项：圆角工具仅适用于顶点数为3或以上的样条线，且数值过大可能导致样条线自相交，通过“轮廓”命令生成的二维图形也可用此方法制作圆角边框。
三维模型的圆角处理
三维模型的圆角主要通过修改器实现,常用方法包括：
FFD（自由形式变形）修改器
- 适用场景：对简单几何体（如长方体、圆柱体）进行非精确圆角处理。
- 操作步骤：添加FFD 3x3x3或FFD 4x4x4修改器，进入控制点子对象层级，手动拖动模型边缘的控制点形成圆角效果，此方法灵活性高但精度较低，适合艺术创作。
壳修改器（Shell）
- 适用场景：为模型增加厚度并模拟圆角边缘。
- 操作步骤：先对模型添加“壳”修改器，调整“内部量”或“外部量”参数，再结合“涡轮平滑”修改器使边缘过渡自然，此方法常用于制作塑料或金属产品的圆角效果。

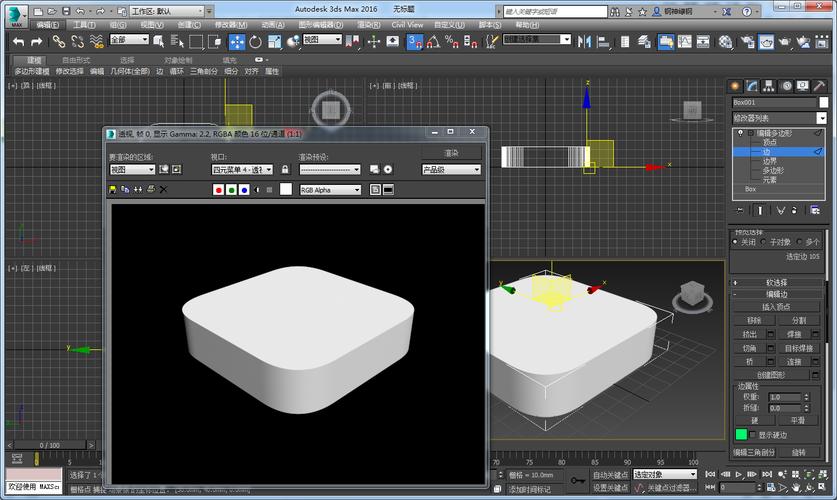

涡轮平滑（TurboSmooth）+ 倒角（Bevel）组合
- 适用场景：高精度圆角，尤其适用于复杂模型。
- 操作步骤：
- 将模型转换为可编辑多边形（Editable Poly），进入边或边界子对象层级。

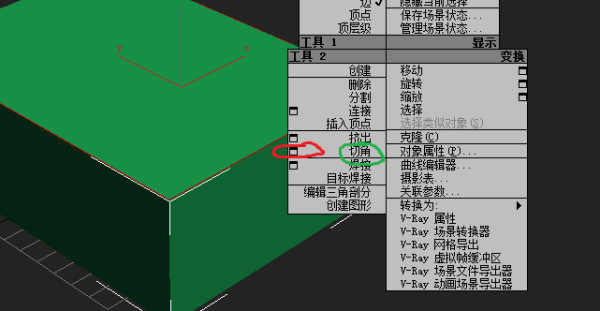

- 选中需要圆角的边,使用“切角”（Chamfer）命令（快捷键为Ctrl+Shift+C）输入数值，生成多条细分边。
- 添加“涡轮平滑”修改器，设置“迭代次数”控制平滑度，即可形成圆角效果。
- 参数建议：切角数值通常为原模型边长的1/10至1/5，迭代次数建议为2-3次，避免模型面数过高。
多边形建模手动圆角
- 适用场景：需要完全自定义的圆角形状。
- 操作步骤：在可编辑多边形中，通过“插入”（Insert）、“挤出”（Extrude）和“桥接”（Bridge）命令手动构建圆角结构，此方法耗时但可控性强，适合机械建模等高精度需求。
不同方法的对比
| 方法 | 适用模型 | 优点 | 缺点 |
|---|---|---|---|
| 样条线圆角工具 | 二维样条线 | 操作简单，实时预览 | 仅适用于二维图形 |
| FFD修改器 | 简单三维模型 | 灵活直观 | 精度低，易变形 |
| 壳修改器+涡轮平滑 | 封闭三维模型 | 快速增加厚度和圆角 | 对复杂模型效果不理想 |
| 切角+涡轮平滑 | 可编辑多边形 | 高精度，适用广泛 | 面数增长快，需优化 |
| 手动多边形建模 | 任意复杂模型 | 完全可控，细节丰富 | 耗时较长，需建模经验 |
相关问答FAQs
Q1：为什么使用切角命令后添加涡轮平滑，模型边缘仍然不圆滑？
A：可能的原因有两个：一是切角数值过小，导致细分边不足；二是涡轮平滑的“迭代次数”设置太低，建议适当增大切角数值（如原边长的0.2倍），并将迭代次数提升至3次以上，检查模型是否有共面或法线错误问题，可通过“编辑法线”修改器调整。
Q2：能否对样条线生成的挤出模型直接使用圆角工具？
A：不能，样条线的圆角工具仅作用于二维图形本身，若要对挤出后的三维模型添加圆角，需将其转换为可编辑多边形，通过切角+涡轮平滑的方法实现，先对样条线执行“挤出”命令，再在修改器堆栈中添加“编辑多边形”修改器，后续步骤与三维模型圆角处理一致。
