在CAD软件中,坐标命令是精确绘制和编辑图形的核心工具，它允许用户通过输入具体的坐标值来确定点的位置，从而实现高精度的设计，无论是二维绘图还是三维建模，坐标命令都发挥着不可替代的作用，本文将详细介绍CAD中常用的坐标命令类型、输入方法、实际应用场景及注意事项，帮助用户更好地掌握这一基础功能。
CAD中的坐标系统主要分为绝对坐标和相对坐标两大类,绝对坐标是相对于坐标系原点（0,0,0）的位置，用户可以直接输入X、Y、Z轴的数值来确定点的位置，在命令行中输入“X,Y”（二维）或“X,Y,Z”（三维），即可精确定位点，相对坐标则是相对于上一个指定点的位置，通过输入“@X,Y”或“@X,Y,Z”来实现，@”符号表示相对引用，若上一个点的坐标是（10,10），输入“@5,3”则新点坐标为（15,13），CAD还支持极坐标输入，分为绝对极坐标和相对极坐标，绝对极坐标格式为“距离<角度”，如“50<30”表示距离原点50个单位，角度为30度的点；相对极坐标则需在前面加上“@”，如“@50<30”表示相对于上一点距离50单位、角度30度的位置。
坐标命令的输入方式多样,用户可通过命令行直接输入坐标值，也可以利用动态输入功能（DYN）在光标旁的提示框中输入，这种方式更直观，适合初学者，在三维环境中，还需注意Z轴坐标的输入，若忽略Z值，CAD默认当前标高或上一点的Z坐标，在二维平面中输入“10,20”时，Z值默认为0；而在三维绘图时，需完整输入“10,20,30”以指定高度。

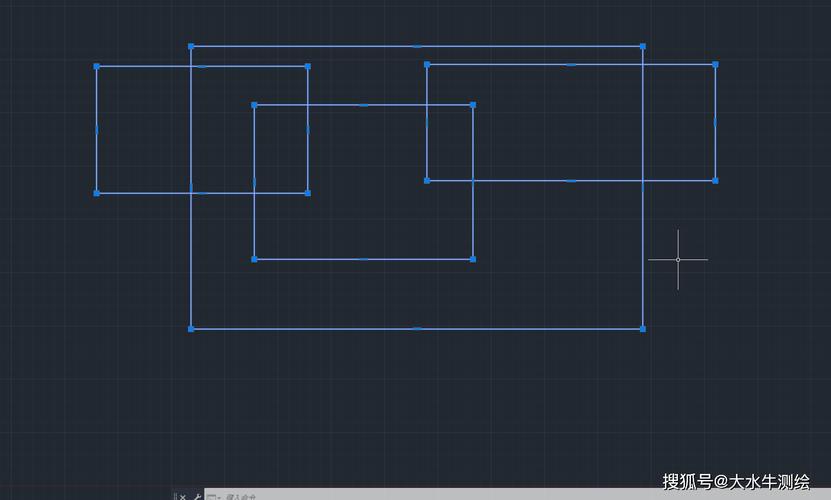

在实际应用中,坐标命令常用于精确绘制图形，绘制矩形时，可通过指定第一个角点的绝对坐标，再输入相对坐标确定对角点位置，假设绘制一个起点为（100,100）、长200、宽100的矩形，操作步骤为：执行“RECTANG”命令，输入第一个点坐标“100,100”，然后输入相对坐标“@200,100”即可完成，类似地，在机械设计中，标注零件孔心位置时，可直接输入绝对坐标确保精度，对于复杂图形，结合对象捕捉（如端点、中点、交点）与坐标输入，可进一步提高效率。

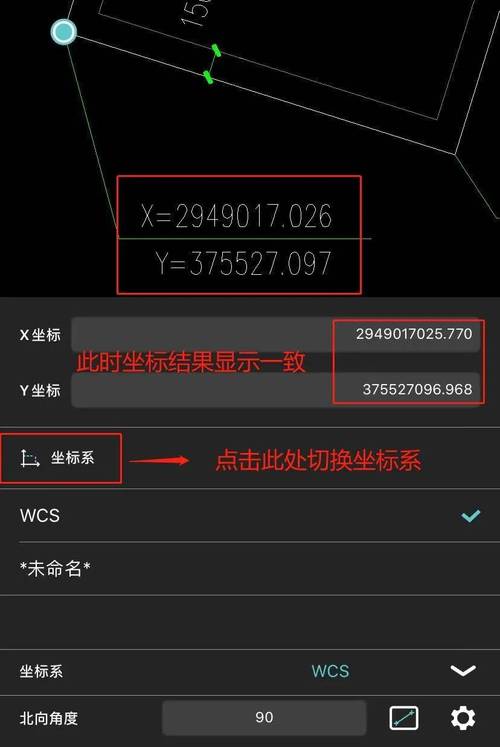

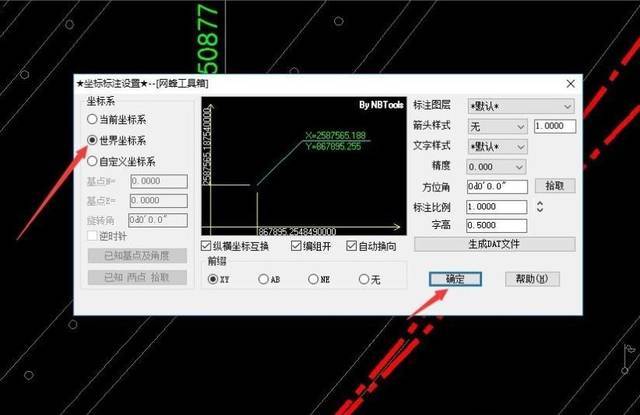

坐标命令的高级应用包括坐标变换和坐标系定义,通过“UCS”（用户坐标系）命令，用户可根据设计需求自定义坐标系原点及方向，从而简化三维建模中的坐标输入，在斜面上绘制图形时，可旋转UCS使XY平面与斜面重合，然后直接输入二维坐标即可，CAD还提供“ID”命令用于查询点的坐标，“LIST”命令查看对象的坐标信息，这些工具在检查和修改图形时非常实用。
以下是不同坐标类型的输入格式及示例说明：
| 坐标类型 | 输入格式 | 示例 | 说明 |
|---|---|---|---|
| 绝对直角坐标 | X,Y | 100,50 | 相对于原点(0,0)的位置 |
| 相对直角坐标 | @X,Y | @50,30 | 相对于上一点的偏移量 |
| 绝对极坐标 | 距离<角度 | 100<45 | 距离原点100，角度45度 |
| 相对极坐标 | @距离<角度 | @80<30 | 相对于上一点距离80，角度30度 |
| 三维绝对坐标 | X,Y,Z | 100,50,20 | 包含Z轴高度的三维坐标 |
| 三维相对坐标 | @X,Y,Z | @50,30,10 | 相对于上一点的三维偏移量 |
使用坐标命令时需注意以下几点：1. 确保输入法处于英文状态，避免符号错误；2. 动态输入功能开启时，命令行与光标旁提示框的数据同步，需确认输入焦点位置；3. 在三维环境中，若未指定Z值，CAD可能自动延伸对象或导致坐标偏差，建议明确输入Z坐标；4. 复杂图形中，可结合“正交模式”（F8）和“极轴追踪”（F10）辅助定位，减少手动计算。
相关问答FAQs：
Q1：如何在CAD中快速输入重复的相对坐标？
A：若需多次使用相同的相对坐标偏移，可先输入一次坐标值（如“@10,10”），然后通过“复制”命令（COPY）结合“阵列”命令（ARRAY）快速生成多个对象，可定义块（BLOCK）并设置基点，通过插入块时输入相对坐标实现批量定位。
Q2：为什么输入坐标后点位置不正确，可能的原因有哪些？
A：常见原因包括：1. 输入法未切换至英文状态，导致符号“@”或“,”识别错误；2. 动态输入功能开启时，光标位置与命令行输入不同步；3. 三维环境中忽略了Z轴坐标，导致点位置在默认标高上；4. 当前坐标系（UCS）被旋转或移动，绝对坐标输入时参考系发生变化，建议检查输入状态、坐标系设置及对象捕捉选项，确保环境正确。
