在CAD绘图过程中,局部放大命令是一个非常实用的工具，主要用于对图形中的特定区域进行精细化操作或展示，当图纸中某个细节部分较小或复杂，难以在当前视图下进行精确编辑或标注时，通过局部放大命令可以快速创建一个独立的放大视图，突出显示关键区域，从而提高绘图效率和准确性，本文将详细介绍CAD中局部放大命令的使用方法、操作步骤及注意事项。
局部放大命令的调用方式通常有三种：一是通过菜单栏，依次选择“插入”→“布局”→“视图”→“局部放大”；二是通过命令行直接输入“VIEW”或“VP”并回车；三是通过工具栏中的“局部放大”图标（通常为一个放大镜形状），不同版本的CAD软件（如AutoCAD、中望CAD等）在界面布局上可能略有差异，但核心功能一致，以AutoCAD为例，激活命令后，系统会提示用户选择需要放大的区域，此时可以通过鼠标框选一个圆形或多边形区域作为放大范围，随后需要指定放大视图的放置位置和比例。
在操作过程中,有几个关键参数需要设置，首先是“比例因子”，即放大倍数，例如输入“2”表示将选定区域放大2倍显示；其次是“父视图与子视图的关联性”，默认情况下，局部放大视图与原始视图保持关联，修改父视图时子视图会同步更新，但若取消关联，则子视图将独立存在；最后是“边界样式”，用户可选择圆形、矩形或自定义多边形作为放大区域的边界，其中圆形边界较为常用，且可通过“圆心-半径”方式快速绘制，需要注意的是，局部放大视图通常布局在独立的布局空间（图纸空间）中，以便与主视图分开显示和打印。

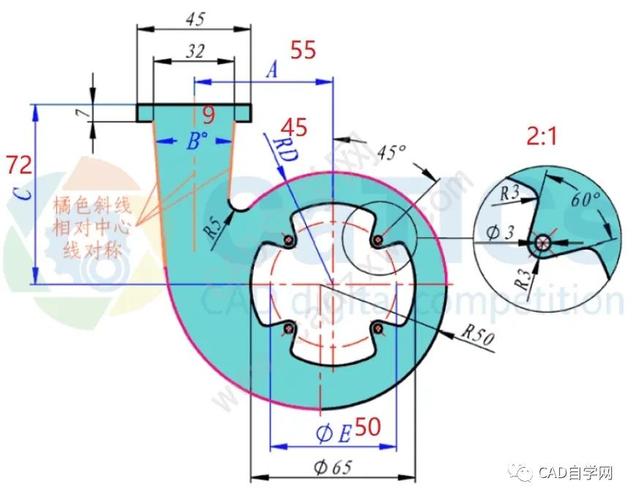

局部放大命令的优势在于其灵活性和专业性,在机械制图中，可以通过局部放大清晰展示零件的倒角、螺纹或微小孔洞等细节；在建筑图纸中，可重点突出复杂的节点连接或装饰图案，局部放大视图可以添加独立的标注、注释和符号，而不会影响主视图的整洁性，但使用时也需注意避免过度放大，导致视图比例失调；若放大区域过多，可能会增加图纸的复杂度，影响阅读效率，合理设置视图比例和标注样式是提升图纸质量的关键。
以下是局部放大命令的常见参数设置表格,供参考：
| 参数名称 | 说明 | 默认值/常用选项 |
|---|---|---|
| 放大区域形状 | 选择圆形、矩形或多边形作为边界 | 圆形 |
| 比例因子 | 设置放大倍数，如2、5等 | 2 |
| 视图放置位置 | 指定放大视图在布局中的坐标 | 用户手动指定 |
| 边界线型 | 设置放大区域边界的线型（实线、虚线等） | 实线 |
| 关联性 | 是否与父视图保持数据关联 | 是（可取消） |
| 标注样式 | 为放大视图单独设置标注样式，如字体大小、箭头类型 | 继承父视图样式或自定义 |
在实际应用中,局部放大命令常与其他CAD功能配合使用，结合“视图标签”功能为放大视图添加编号（如“A”“B”），便于在图纸上快速定位；通过“图层管理”将放大视图的边界和标注放置在独立图层，方便控制显示和打印，对于复杂图纸，还可以创建多个局部放大视图，分别展示不同细节，但需确保视图布局合理，避免重叠。
相关问答FAQs：
-
问：局部放大视图的比例如何调整？

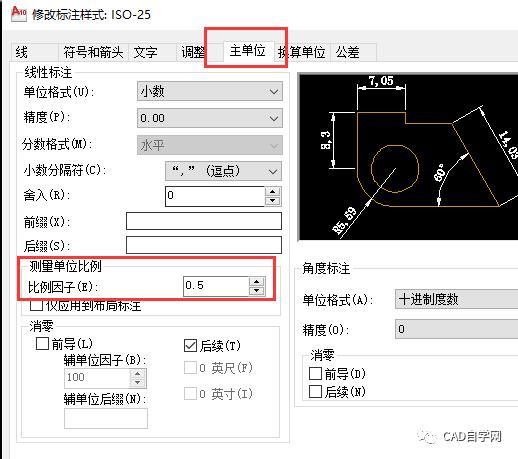

答：调整局部放大视图比例的方法有两种：一是创建视图时在命令行输入新的比例因子；二是双击放大视图进入编辑模式，通过“特性”面板（Ctrl+1）修改“比例”参数，修改后，视图中的图形和标注会按新比例自动缩放。 -
问：局部放大视图能否转换为普通视图并解除关联？
答：可以，选中局部放大视图后，右键选择“特性”，在“视图类型”中将其从“局部放大”更改为“普通”；或在命令行输入“VIEWBASE”，选择视图后取消“关联”选项，解除关联后，子视图将独立于父视图，修改父视图内容不会影响子视图。
