在AutoCAD中，布局旋转命令是一个相对隐蔽但功能强大的工具，它允许用户在不改变模型空间几何对象的情况下，旋转整个布局视口或布局中的特定视图，从而实现更灵活的图纸布局和打印输出，这一功能在处理非标准方向的图纸、优化空间利用或满足特定打印需求时尤为有用，以下将详细解析布局旋转命令的使用方法、适用场景、操作步骤及注意事项，并通过表格对比相关操作差异,最后以FAQs形式解答常见疑问。

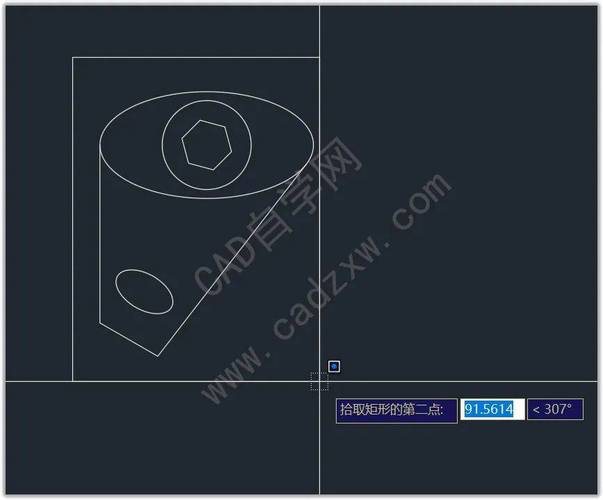

（图片来源网络，侵删）
布局旋转命令的核心功能与适用场景
布局旋转的核心在于通过旋转视口或视图，调整图纸在布局中的显示方向，而模型空间中的实际对象保持不变,这主要适用于以下场景：
- 非标准方向图纸打印：当需要将横向或纵向的图纸旋转为特定角度（如45°、90°）打印时,避免重新绘制模型。
- 优化布局空间：在有限布局空间内,通过旋转视口以更紧凑的方式排列多个视图。
- 满足行业规范：某些工程领域（如机械、建筑）对图纸方向有特殊要求,布局旋转可快速调整。
- 辅助视图对齐：在复杂装配图中，通过旋转局部视图使其与主视图方向一致,提升可读性。
布局旋转的两种主要方式
AutoCAD中实现布局旋转主要通过两种途径：旋转视口对象和旋转视图（通过UCS），两者的操作逻辑和结果存在差异,需根据需求选择。
（一）旋转视口对象（直接旋转视口框）
这种方法直接旋转布局中的视口边框，视口内的视图内容随之旋转,但模型空间对象的坐标和朝向不变。
操作步骤：
（图片来源网络，侵删）
- 进入布局空间，确保当前视口未被锁定（
VPLOCK命令中“旋转”选项为禁用状态）。 - 选中需要旋转的视口（单击视口边框）。
- 使用
ROTATE命令（快捷键RO），指定旋转基点（通常为视口角点或中心点）。 - 输入旋转角度（如90、-45）,或通过鼠标拖拽确定角度。
特点：
- 优点：操作简单，直观,适合快速调整视口方向。
- 缺点：旋转后视口内的文字、标注等可能需要手动调整方向,否则会与视图倾斜。
（二）通过UCS旋转视图（间接旋转视口内容）
此方法通过旋转用户坐标系（UCS），改变视口内视图的显示方向，而视口边框保持不变，需结合VPORTS和PLAN命令实现。
操作步骤：
- 双击进入需旋转的视口,激活模型空间视图。
- 输入
UCS命令，选择“OB”（对象）或“W”（世界）以定义基准坐标系。 - 使用
ROTATE命令旋转当前UCS至目标角度。 - 输入
PLAN命令，选择“当前UCS”,使视图按新坐标系方向显示。 - 返回布局空间，视口内容已旋转,但视口边框未变。
特点：

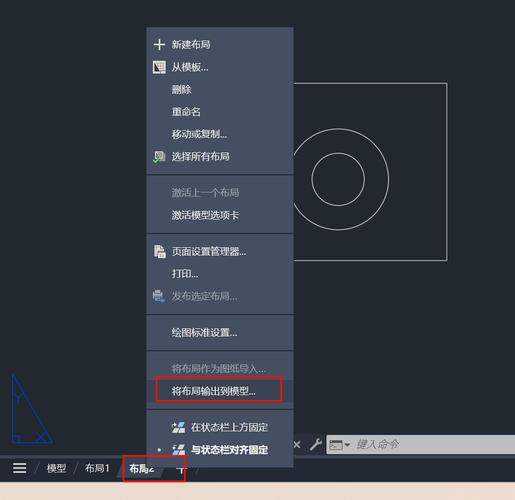

（图片来源网络，侵删）
- 优点：视图内容（包括文字、标注）方向与模型一致,适合需要保持对象正向显示的场景。
- 缺点：操作步骤较多,需对UCS有基本理解。
两种旋转方式的对比分析
为更清晰地区分两种方法,以下通过表格对比其关键差异：
| 对比项 | 旋转视口对象 | 通过UCS旋转视图 |
|---|---|---|
| 操作对象 | 视口边框（布局空间） | 用户坐标系（模型空间） |
| 旋转结果 | 随视口框旋转，文字/标注可能倾斜 | 按新UCS方向显示，文字正向 |
| 适用场景 | 快速调整视口方向，对文字方向无严格要求 | 需保持视图内容正向显示，符合工程制图规范 |
| 复杂度 | 简单（2-3步） | 较复杂（需切换空间、调整UCS） |
| 对模型的影响 | 无（模型空间对象不变） | 无（仅改变显示方向，模型坐标不变） |
布局旋转的注意事项
- 视口锁定问题：若视口通过
VPLOCK命令锁定旋转，则无法直接旋转视口对象,需先解锁。 - 文字与标注方向：旋转视口对象后，建议使用
MIRRTEXT命令（设置为0）或手动调整文字方向,避免倒置。 - 打印比例一致性：旋转视口后，需重新检查视口比例（
MVSETUP命令）,确保打印比例准确。 - 多视口协同：若布局中存在多个视口，旋转单个视口可能导致视图对齐问题，需通过
ALIGN命令调整。 - 性能影响：频繁旋转或大角度旋转可能影响显示性能，建议在操作后使用
REGEN命令刷新视图。
实战案例：旋转布局视口以优化打印
假设需将一张A3横向图纸旋转90°打印为纵向,操作如下：
- 进入布局空间,选中视口边框。
- 输入
RO命令，指定基点为视口左下角，输入旋转角度90，旋转为纵向,但文字可能倾斜。 - 使用
QSELECT快速选中视口内所有文字，输入ROTATE命令，将其旋转回0°（正向）。 - 调整视口比例（如1:1）,确保打印内容完整。
若需保持文字正向,则采用UCS旋转法：
- 双击进入视口，输入
UCS→“W”→RO→90°。 - 输入
PLAN→“当前UCS”,视图自动调整为正向显示。 - 返回布局，视口边框未变,内容已旋转且文字正向。
相关问答FAQs
Q1：布局旋转后，视口内的标注线与文字方向不一致，如何解决？
A：可通过以下两种方式调整：
- 手动调整：使用
QSELECT选中标注或文字，单独执行ROTATE命令将其旋转至正向。 - 全局设置：输入
DIMSTYLE命令，在“调整”选项卡中勾选“文字始终保持在尺寸界线之间”，或在“文字”选项卡中设置“文字位置”为“尺寸线上方，带引线”，避免文字随视口旋转而倾斜。
Q2：布局旋转命令是否会影响模型空间中的实际对象？
A：不会，布局旋转仅改变布局空间中视口的显示方向或视图的坐标系方向，模型空间中的几何对象、坐标、尺寸等均不受影响，打印时，输出的仅为布局中显示的内容,模型本身保持不变。
