CAD中的3D建模命令是设计师将二维概念转化为三维实体的重要工具，通过这些命令可以构建复杂模型、进行空间编辑及可视化呈现，以下从基础建模、编辑优化、高级应用三个维度,详细解析常用3D建模命令的功能与操作逻辑。
基础建模命令：构建三维实体框架
基础建模命令是3D设计的入门核心，主要用于创建规则几何体，后续可通过编辑命令细化形态。
-
BOX（长方体）
用于创建六面体，是最基础的实体单元，通过指定长方体的两个对角点（或长宽高）生成，参数包括长度、宽度、高度，适用于建筑墙体、机械零件等规则结构。 -
CYLINDER（圆柱体）
生成圆形底面实体，需定义底面圆心、半径及高度，若设置顶面半径，可创建圆台；结合“轴端点”选项，可沿任意方向绘制斜圆柱，常用于管道、轴承等回转体建模。 -
CONE（圆锥体）
基于圆形底面生成锥形实体，需指定底面圆心、半径、高度，顶面半径可设为0（尖锥）或非0（圆台），适用于漏斗、顶尖等结构。

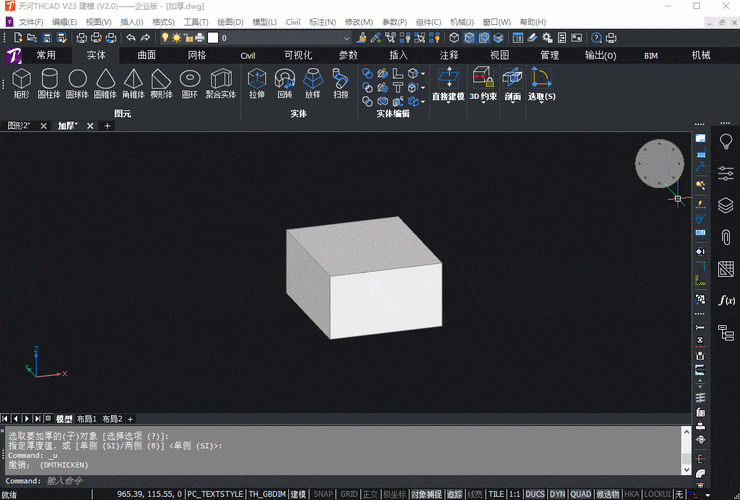

（图片来源网络，侵删） -
SPHERE（球体）
通过中心点和半径生成球体，支持“三点”“两点”等定义方式，常用于球阀、装饰球等设计。 -
EXTRUDE（拉伸）
将二维闭合图形（如多段线、圆、面域）沿指定路径或高度拉伸为3D实体，是参数化建模的核心命令，可设置拉伸倾斜角（如5°生成带拔模的零件），并支持“路径拉伸”沿曲线生成复杂截面实体（如弯曲的钢梁）。 -
REVOLVE（旋转）
使二维图形绕轴线旋转360°或指定角度生成回转体，需定义旋转轴、起始角度和终止角度，适用于轴类、盘类零件（如阶梯轴、法兰盘），比圆柱体命令更灵活。 -
LOFT（放样）
通过多个二维横截面形状生成平滑实体，需按顺序选择截面并定义路径（可选），适用于复杂过渡结构，如飞机机翼、汽车排气管，是自由曲面建模的重要工具。

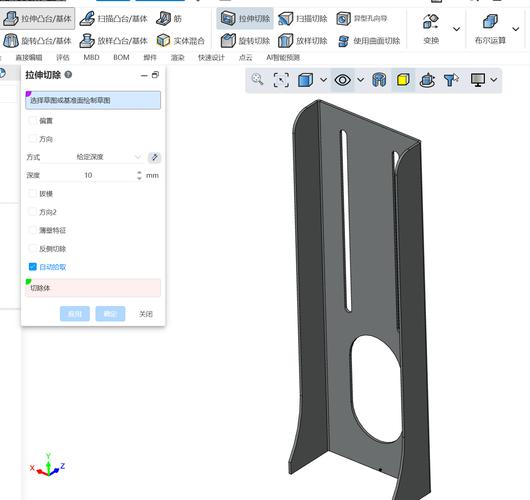

（图片来源网络，侵删）
编辑优化命令：细化模型与调整形态
基础实体生成后，需通过编辑命令调整细节、优化结构。
-
UNION（并集）
将两个或多个实体合并为一个整体，消除重叠部分，适用于组合零件（如将底座与主体焊接为一个零件），操作时需选择所有参与合并的对象。 -
SUBTRACT（差集）
从实体中减去与其他实体重叠的部分，生成孔洞或凹槽，从长方体中减去圆柱体生成通孔，是机械设计中开孔、挖槽的核心命令。 -
INTERSECT（交集）
提取多个实体重叠部分生成新实体，保留公共区域，适用于创建复杂相贯结构（如三通管道的接口）。 -
SLICE（剖切）
用平面或曲面切割实体，保留指定部分，需定义剖切平面（可通过三点、对象、Z轴等方式确定），常用于拆分零件或观察内部结构。 -
CHAMFER（倒角）
对实体边添加倒角，需选择边并指定倒角距离（或距离+角度），适用于去除锐边、提升装配操作性。 -
FILLET（圆角）
对实体边添加圆角过渡，需设置圆角半径，适用于应力集中区域（如零件内圆角）或美化造型。 -
3DARRAY（3D阵列）
在三维空间中创建阵列，包括“矩形阵列”（行、列、层数）和“环形阵列”（旋转轴、项目数、填充角度），适用于重复结构（如散热孔、法兰螺栓孔）的批量生成。
高级应用命令：曲面与复杂结构建模
针对自由曲面或非常规结构，需结合曲面与实体混合命令。
-
SURFLOFT（曲面放样）
与实体放样类似，但生成的是曲面而非实体，适用于复杂外壳设计（如汽车外壳、产品外观）。 -
EDGESURF（边界曲面）
通过四条首尾相连的边生成孔斯曲面，需选择四条边界线（可为直线、圆弧等），适用于过渡曲面或修补曲面。 -
3DROTATE（三维旋转）
将实体绕空间轴旋转，需定义旋转轴（通过两点或对象捕捉），比二维旋转更灵活，可调整模型空间朝向。 -
MIRROR3D（三维镜像）
以平面为镜像面复制实体，需指定镜像平面（三点、对象、Z轴等），适用于对称结构（如齿轮、模具）的快速建模。
常用3D建模命令速查表
| 命令类型 | 命令名 | 主要功能 | 适用场景 |
|---|---|---|---|
| 基础实体 | BOX | 创建长方体 | 建筑墙体、机械底座 |
| CYLINDER | 创建圆柱/圆锥体 | 管道、轴承、回转零件 | |
| 二维转三维 | EXTRUDE | 拉伸二维图形为实体 | 带截面变化的零件（型材） |
| REVOLVE | 旋转二维图形为回转体 | 轴类、盘类零件 | |
| 实体编辑 | UNION | 合并多个实体 | 零件组合、焊接结构 |
| SUBTRACT | 实体差集运算（生成孔槽） | 机械加工件、模具设计 | |
| 高级曲面 | LOFT | 多截面生成实体/曲面 | 自由过渡结构（机翼、管件） |
| EDGESURF | 四边界生成曲面 | 曲面修补、过渡面 |
相关问答FAQs
Q1：如何将二维图形拉伸为带倾斜角度的3D实体？
A：使用EXTRUDE命令选择二维图形后，在命令行输入“倾斜角”参数（如输入5°表示向内倾斜5°），或直接在动态输入框中设置倾斜角，注意倾斜角绝对值不宜过大（45°），否则可能导致拉伸失败或实体自交。
Q2：如何通过差集命令在实体上生成非穿透的盲孔？
A：需确保用于差集运算的“减对象”（如圆柱体）高度小于“被减对象”（如长方体）的高度，且圆柱体底面与长方体表面接触，执行SUBTRACT命令时，先选择长方体（被减对象），再选择圆柱体（减对象）,即可生成深度为圆柱体高度的盲孔。
