CAD二维绘图命令是计算机辅助设计中最基础且核心的功能，掌握这些命令能够高效完成各类平面图形的绘制与编辑工作，以下从基础绘图、编辑修改、精确控制及辅助工具四个维度,详细解析常用命令的功能与应用场景。
基础绘图命令
基础绘图命令是构建图形的起点，主要包括直线、多段线、圆、矩形等基本元素。直线（L）是最简单的命令，通过指定起点和终点连续绘制线段，支持输入相对坐标（如@100,0）或极坐标（如@50<30）实现精确绘制。多段线（PL）则功能更强，可绘制由直线和圆弧组成的连续线条，且整体作为一个对象，支持设置线宽，适用于绘制轮廓或箭头。圆（C）提供多种绘制方式，默认通过圆心和半径绘制，也可选择“两点”或“三点”模式，或使用“相切、相切、半径”绘制连接两线段的公切圆。矩形（REC）可快速创建直角矩形，通过指定对角点或输入长度、宽度参数，还能设置圆角（F）或倒角（C）属性。圆弧（A）、正多边形（POL）、椭圆（EL）等命令分别用于绘制圆弧、正多边形（如三角形、六边形）及椭圆或椭圆弧,满足复杂图形需求。
编辑修改命令
图形绘制完成后，常需通过编辑命令调整细节。修剪（TR）和延伸（EX）是常用的一对命令：修剪用于裁剪超出边界的线段，需先选择剪切边界；延伸则将线段延伸至指定边界。偏移（O）可复制等距对象，常用于绘制平行线或同心结构，输入偏移距离后选择对象并指定方向即可。复制（CO）和移动（M）分别用于复制对象到新位置和移动对象位置，前者需指定基点和位移点，后者则通过“基点-第二点”方式控制移动距离。旋转（RO）以指定基点为轴心旋转对象，输入旋转角度或参照其他对象；缩放（SC）则按比例放大或缩小对象，需选择基点及比例因子，阵列命令（AR）提供矩形阵列（控制行数、列数及间距）和环形阵列（控制数量、填充角度），适用于批量分布相同元素,极大提升绘图效率。
精确控制命令

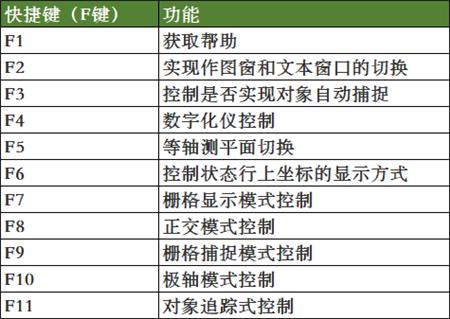

精确控制是保证图形质量的关键。对象捕捉（F3）是核心功能，可自动捕捉端点、中点、交点、圆心等特征点，避免手动误差。极轴追踪（F10）按设定角度（如90°、45°）显示追踪线，辅助绘制斜线或对齐对象。对象追踪（F11）结合对象捕捉与极轴追踪，通过临时追踪点（TT）实现偏移捕捉，如从某点水平偏移50mm再垂直绘制线段。动态输入（F12）则在光标附近显示坐标、长度等参数，可直接输入数值调整图形，减少命令行操作，对于尺寸标注，线性标注（DLI）和对齐标注（DAL）分别用于标注水平和倾斜距离，半径标注（DRA）和直径标注（DDI）则用于标注圆或圆弧的尺寸，标注完成后可通过标注样式（D）统一字体、箭头样式等属性。
辅助工具命令
辅助工具虽不直接绘图，但能提升绘图效率。图层（LA）是管理复杂图形的核心，通过创建不同图层（如“轴线”“墙体”“标注”）并设置颜色、线型，可控制对象显示与编辑，例如关闭“标注”图层可专注于图形绘制。块（B）将常用图形（如门窗、家具）定义为块，插入时只需指定基点，修改块定义后所有实例同步更新，避免重复绘制。填充（H）用于封闭区域的图案填充（如剖面线、材质纹理），需选择填充边界和图案类型，可设置角度和比例调整疏密。查询命令如距离（DI）测量两点间距，面积（AA）计算封闭区域面积，列表（LI）显示对象详细信息（如图层、线宽）,为设计提供数据支持。

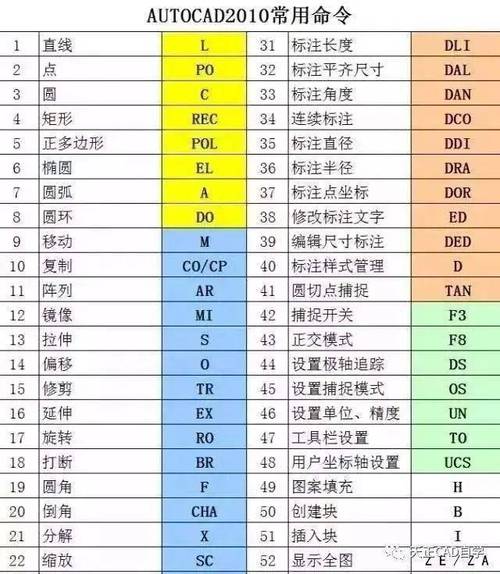

以下为常用二维绘图命令速查表： | 命令类型 | 命令缩写 | 功能说明 | 常用参数/选项 | |----------|----------|----------|----------------| | 基础绘图 | L（直线） | 绘制直线段 | 起点、终点坐标 | | | C（圆） | 绘制圆 | 圆心、半径/直径 | | | REC（矩形） | 绘制矩形 | 对角点、圆角半径 | | 编辑修改 | TR（修剪） | 裁剪对象 | 选择剪切边界 | | | O（偏移） | 创建等距对象 | 偏移距离、方向 | | | AR（阵列） | 批量复制对象 | 矩形阵列（行数、列数）/环形阵列（数量、角度） | | 精确控制 | F3（对象捕捉） | 捕捉特征点 | 端点、中点、交点等 | | | DLI（线性标注） | 标注水平/垂直尺寸 | 尺寸界线起点、终点 | | 辅助工具 | LA（图层） | 管理图形对象 | 图层名称、颜色、线型 | | | B（块） | 创建 reusable 图形块 | 基点、对象选择 |
相关问答FAQs
Q1：如何快速绘制多个等间距的同心圆？
A1：可使用“偏移（O）”命令，先绘制一个基准圆，然后执行偏移命令，输入等间距值（如100mm），依次向外偏移多次，即可得到多个同心圆，若需批量绘制，也可结合“阵列（AR）”命令的“环形阵列”模式，以圆心为中心点，设置项目数量和填充角度为360°,选择基准圆后完成。
Q2：修剪命令无法使用时，可能的原因及解决方法？
A2：常见原因有两个：一是未选择剪切边界，需先执行“修剪（TR）”命令，提示选择对象时选中所有作为边界的线段，按空格键确认后再选择要修剪的对象；二是“对象捕捉（F3）”未开启或捕捉模式设置错误，导致无法准确选择边界，需检查F3状态并确保启用了“交点”“端点”等必要捕捉模式。
