在CAD绘图过程中，外部参照（External References，简称Xref）是一种高效的管理大型复杂项目的方式，它允许将其他图形文件作为参照插入到当前图形中，实现图形数据的共享和协同工作，当需要将外部参照图形永久整合到当前图形中，或避免因源文件路径变更导致参照失效时，就需要使用“外部参照绑定”命令，本文将详细介绍CAD外部参照绑定命令的功能、操作步骤、注意事项及应用场景,帮助用户更好地掌握这一实用工具。
外部参照绑定命令的功能与意义
外部参照与“插入”命令（INSERT）不同，它并非将源图形的实体直接复制到当前文件中，而是通过链接方式引用，源文件的修改会实时反映到当前图形中，但当前图形无法独立编辑参照内的对象，而“绑定”命令的作用是将外部参照中的命名对象（如图层、块、文字样式、标注样式等）转换为当前图形的永久部分，使参照图形与当前图形成为一个整体，解决对外部参照的依赖问题。
若当前图形参照了一个建筑平面图，且该平面图中有“墙体”“门窗”等图层，绑定后，这些图层会自动转换为当前图形的图层（如“平面图$0$墙体”“平面图$0$门窗”），并可以像普通图层一样进行修改、删除或重命名。
外部参照绑定命令的操作步骤
以AutoCAD为例，外部参照绑定可通过以下两种方式操作，步骤如下：
通过“外部参照”面板绑定
- 步骤1：打开需要绑定外部参照的图形文件，在“插入”选项卡中找到“参照”面板，点击“外部参照”按钮（或输入命令
XREF，按回车键）。 - 步骤2：在弹出的“外部参照”选项板中，选择需要绑定的参照文件（可按
Ctrl键多选）。 - 步骤3：选中参照后，右键单击选择“绑定”，或直接点击选项板上方的“绑定”按钮。

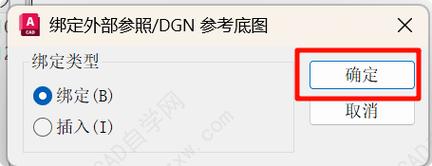

- 步骤4：在弹出的“绑定定义”对话框中，选择绑定类型：
- 绑定（Bind）：将参照的命名对象（图层、块等）转换为当前图形中的唯一对象，命名格式为“原参照名$0$原对象名”（如“建筑平面图$0$墙体”）。
- 插入（Insert）：类似于“插入”命令的效果，将参照图形直接转换为当前图形的块，命名格式为“原对象名”（如“墙体”），但可能导致图层冲突，建议优先选择“绑定”。
- 步骤5：点击“确定”后，外部参照即被绑定，可在“图层”管理器中查看转换后的图层，并对其进行编辑。
通过命令行直接绑定
- 步骤1：输入命令
-XREF（注意前面的负号），按回车键，进入命令行模式。 - 步骤2：根据提示输入
B（绑定选项），按回车键。 - 步骤3：输入需要绑定的参照文件名（可输入多个，用逗号分隔），或输入查看当前所有参照列表。
- 步骤4：按回车键后，同样会弹出“绑定定义”对话框，选择绑定类型并确认，完成绑定操作。
绑定后的对象处理与注意事项
- 图层命名规则：绑定后，外部参照的图层前会自动添加参照文件名前缀（如“建筑平面图$0$墙体”），这是为了区分不同参照的图层，避免与当前图形图层重名，若需修改图层名称，可直接在“图层特性管理器”中重命名。
- 块与样式绑定：绑定后的块和样式会转换为当前图形的永久对象，即使删除外部参照文件，也不会影响已绑定对象的显示，但需注意，若原参照文件中有嵌套参照（参照中又参照其他文件），需逐级绑定才能完全整合。
- 绑定与“拆离”的区别：“绑定”是将参照整合到当前图形，而“拆离”（Detach）是彻底移除参照链接，两者功能不同，需根据需求选择。
- 路径问题：绑定后，当前图形将不再依赖外部参照文件的路径，即使源文件被移动或删除，已绑定的对象仍可正常显示，但若仅部分绑定，未绑定的参照仍需依赖源文件路径。
外部参照绑定的应用场景
- 图形归档：当需要将最终版本的图形文件（如施工图）交付给他人，且接收方无需修改参照内容时，可通过绑定将所有参照整合，避免因路径问题导致图形异常。
- 协同设计收尾：在多人协同设计完成后，若不再需要对外部参照进行实时更新，可将参照绑定，减少文件体积，提升图形打开速度。
- 避免参照失效：若源文件路径频繁变更（如项目文件转移至其他电脑），提前绑定可防止因路径丢失导致参照无法显示。
相关问答FAQs
Q1：绑定外部参照后，为什么图层名称变成了“参照名$0$原名”？如何修改？
A：绑定时，CAD通过“$0$”分隔符将参照名与原名组合，确保图层唯一性，若需修改名称，只需在“图层特性管理器”中选中该图层，直接输入新名称即可（如将“建筑平面图$0$墙体”改为“墙体层”）。
Q2：绑定外部参照会导致图形文件体积增大吗？如何优化？
A：是的，绑定会将外部参照的实体数据永久整合到当前图形，导致文件体积增大，若需优化，可仅在最终归档时绑定，设计过程中尽量保持参照链接状态；或使用“绑定”替代“插入”,减少重复数据的冗余。
